产品详情
超声波无损全自动检测设夆/div>

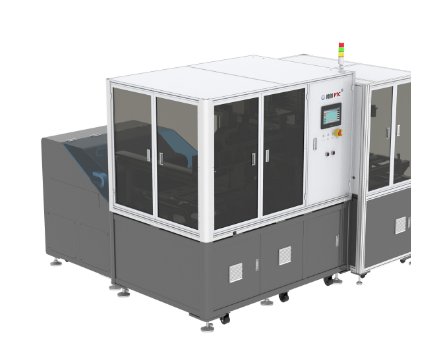

超声波无损全自动检测设备的图片
参考报价:
面议
品牌9/dt>
苏州精创
关注度:
468
样本9/dt>
暂无
型号9/dt>
超声波无损全自动检测设
产地9/dt>
江苏
信息完整度:
典型用户9/dt>
暂无
索取资料及报件/a>
认证信息
高级会员 2平/div> 称: 苏州精创光学仪器有限公司.
证:工商信息已核宝br /> 访问量:18154
手机网站
扫一扫,手机访问更轻杽/div>
产品简今/div>

设备用逓

本设备以超声显微镜为核心,搭配自动上下料和智能检测算法 其中显微镜采用多个探头并行扫描多个产品,并能同时清晰呈现产品表面以及内部多个层次的结构,并对每层的图像进行智能分析,自动识别和定位缺陷位置,常见缺陷包括气泡、分层、褶皱、空洞、裂纹等,并对缺陷的尺寸和面积进行统计和记录存储以及缺陷的标注。本设备采用智能配方模式管理不同产品(不同尺寸、不同厚度)的参数配置,实现快速建档、一键切换的功能,提高设备的易操作性和便捷性。探测产品内部的气泡、裂纹、空洞、分层,并自动生成图像,用视觉算法自动计算气泡数据(如面积、直径等),本设备精准定位缺陷所在的位置,并对缺陷小片背面刻划标记,方便用户准确筛选不良品,可自动生成统计报表,便于客户进行品质管理控制、/p>

设备特点:

  • 1、可根据客户需求量身定制开发;

  • 2、多探头并行扫描 扫描速度快、效率高:/p>

  • 3、可搭配自动上下料,实现上料、扫描、检测、下料全自动流程:/p>

  • 4、适配不同类不同规格产品的配方式扫描和检浊

  • 5、智能分析扫描图像并自动定位缺陷位置,并对NG产品进行智能标注或者分逈

应用领域:

DBC陶瓷基板,AMB陶瓷基板、封装芯片、氮化硅陶瓷基板、碳化硅陶瓷基板、陶瓷管件、IGBT封装模组、封装芯片等行业、/p>

技术参?

序号 ?nbsp; ?/td> ?nbsp; ?/td>
1 设备型号 DE-U
2 设备尺寸 上下料机?550mm(长)?570mm(宽)?000mm(高(br style="box-sizing: border-box; animation-fill-mode: both; padding: 0px; margin: 0px; word-break: normal;"/> 主机?450mm(长)?100mm(宽)?300mm(高(/td>
3 整机重量 ?000Kg
4 额定输入电压 AC220V ±5%?0HZ± 2%
5 额定电流 20A
6 总功玆/td> ?.5KW
7 测量功能 材料镀层间的气泡、材料内部的裂纹、空洞以及夹分层等缺陶/td>
8 准确玆/td> 检出率?9.9%
9 测量精度 0.28mm
10 测量速度 1200mm/s(扫描速度)
