方案详情９�/div>

1. 引言

环孢素A (Cyclosporine A, CyA)是一种由11个氨基酸组成的亲脂性环状多肽，在临床上被用作一种有效的免疫抑制剂，用于预防各种器官移植中的同种异体移植排斥反应，以及治疗全身和局部自身免疫性疾病。尽� CyA 具有巨大的治疗价值，但其最初的油基口服制剂(Sandimmune®)由于分子量高、刚性环结构和水溶性差，表现出较高的个体变异性和较差的生物利用度、�/span>

p-糖蛋白介导排出肠细胞、广泛全身代谢前肠壁和肝脏，进一步降低了CyA的口服生物利用度。目前临床上可用� CyA 商业产品是以微乳为基础的预浓缩制剂(Sandiummune Neole®)，该制剂显示出相对较高的治疗口服生物利用度，且变异性较小、�/span>

尽管 Neoral 取得了成功，� CyA 在口服给药领域一直受到关注，主要是因为其水溶性极差，渗透性差，而这正式测试口服给药系统效率最具挑战性的模型药物之一。在过去的十年中，人们研究了各种纳米级药物递送系统来提高 CyA 的口服生物利用度。在这些载体中，脂质体因其促进吸收的能力和良好的生物相容性而具有广阔的应用前景。由磷脂酰胆碱（SPC）和胆固� (CHOL) 组成的传统脂质体制剂的口服生物利用度� Sandimmune Neoral 相似、�/span>

� Guan 等人之前的研究中，含有胆盐脱氧胆酸钠（SDC）的脂质体被证实可以将难溶药物非诺贝特的口服生物利用度提�?.13倍，此次制备了含有胆盐脱氧胆酸钠的CyA脂质体，并在体外和体内进行了评价，目的是提高CyA的口服生物利用度、�/span>

2. SPC/SDC脂质体制夆�/strong>

取圆底烧瓶，将SPC、SDC和CyA溶解于二氯甲�?乙醇�?/1, V/V）溶液中，通过旋转蒸发仪在30℃水浴去除有机溶剂。干燥的脂膜在真空中保持2小时，以去除微量的溶剂。然后在40℃下通过磷酸缓冲溶液�?0 mM, pH7.4）进行复�?0分钟，得到脂质体粗分散体�?nbsp;

然后进行高压均质，得到粒径更小的脂质体。脂质体�?℃下保存至使用。对于SPC/Chol脂质体的制备，其步骤类似，使用Chol 替换SDC、�/span>

在不同均质参数、配方变量（SPC/SDC 的比例、SPC 的浓度和 CyA 负载量）下制备了不同脂质体并进行了相应的实验�

� 使用不同的均质压力（50,100,150,200bar），不同的均质次数（5,10,15,20,25次）制备脂质体，测量不同均质参数� CyA 脂质体的颗粒大小�

� 使用不同的SPC/SDC 的比例（3/1�?/1�?/1�?/1�?/1）、不同的SPC 的浓度（1%�?%�?%�?%�?%�?%）和 不同� CyA 负载量（0.8�?.2�?.6�?�?.4 mg/mL）制备脂质体，测量不同浓度配比下 CyA 脂质体的颗粒大小、�/span>

3. 方法

粒径对脂质体的体外和体内性能都有显着影响，影响脂质体粒径的因素包括均质参数、配方变量（SPC/SDC 的比例、SPC 的浓度和 CyA 负载量）等�?nbsp;

粒径检测参数设置：

检测温度：23℃；

检测时间：5分钟：�/span>

检测角度：90°�

通过ZPW388软件进行数据分析，分析高斯分布下体积粒径分布结果。同时，也用Nicomp^TM3000测试样品Zeta电位、�/span>

4. 结果-均质参数对粒径的影响

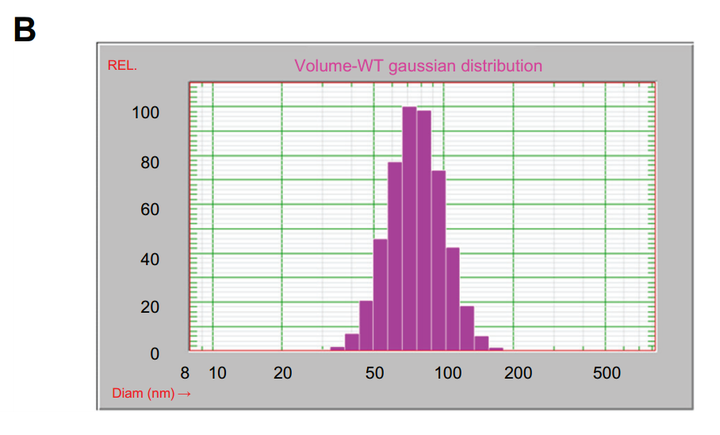

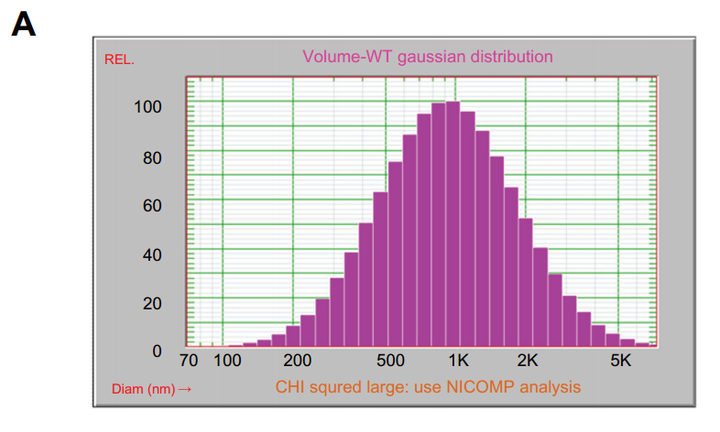

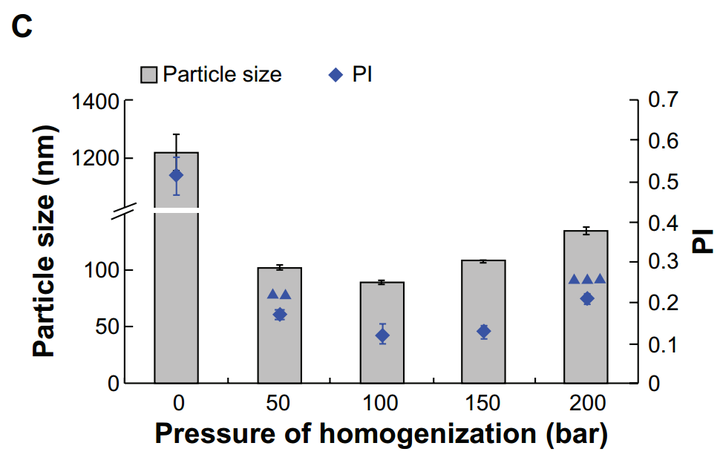

我们研究了几个因素对脂质体颗粒大小和分布的影响。如� 1A 和图 1C 所示， SPC/SDC 脂质体在均质前通常� 1 μm大小，并表现出较宽的尺寸分布。均质后脂质体的粒径和多分散性指�?PI)显著减小，当均质压力增加� 100bar 时，脂质体的直径最�?�?0 nm)(�?B�?C)、�/span>

�?均质参数对环磷酰胺SPC/SDC脂质体粒径和 PI（多分散系数）的影响。缩写：Chol，胆固醇；CyA，环孢素A；PI，多分散指数；SPC，大豆磷脂酰胆碱；SDC，脱氧胆酸钠、�/span>

(A)�?B)显示了均质前后载 CyA 的SPC/SDC脂质体的尺寸分布。粒径和 PI 与不同因素，包括均质压力（P�?.01 比较 100 � 150 bar � PI；P�?.001 比较 100 � 150 bar � PI）（C）和均质次数（D）显示。数据以平均�?amp;plusmn;标准�?n=3)表示、�/span>

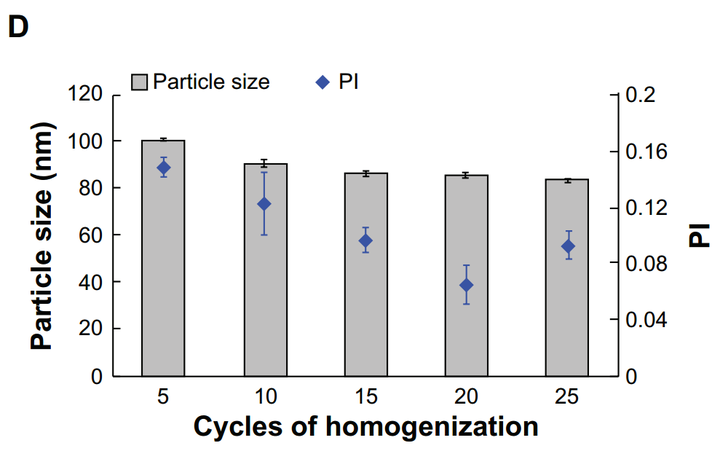

然而，当均质压力进一步增加到 200bar 时，颗粒尺寸� PI（多分散系数）显著增�?P<0.01)。这一现象可以用均质大剪切力作用下囊泡的破裂和聚集来解释。此外，� 100bar 的均质压力下均质次数大于 5 次，颗粒大小没有明显变化(P�?.05)(�?D)。然而，当均质次数增加到 20 次时，PI （多分散系数）最低，25次均质后可能发生破裂和聚集，导致 PI 增加(�?D)。因此，我们选择�?00bar�?00bar的均质压力来制备 SPC/SDC 脂质体，用于后续的研究�?nbsp;

为了获得� SPC/SDC 脂质体相近的平均粒径，选择 300bar 均质20次来均质 SPC/Chol 脂质体，但其柔韧性较差。此外，微米级的脂质体常为多层结构，通常通过薄膜分散法制备而得。进一步的均质可能会产生单层脂质体�?nbsp;

5. 结果-配方变量对粒径的影响

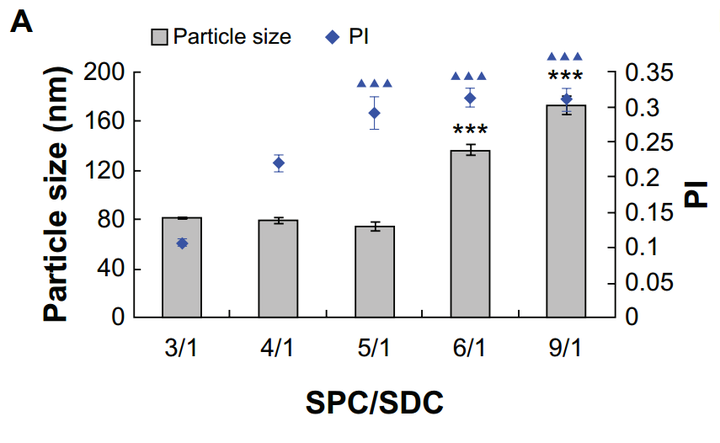

SPC/SDC 的比例、SPC 的浓度和 CyA 负载量也对粒径和分布有显着影响。在 SPC/SDC 比率� 3/1 时，粒径约为80 nm, PI�?.1。SPC/SDC比率�?/1增加�?/1（P�?.05，图2A）时，双层结构的粒径没有显著变化。相反的是，继续增加SPC/SDC含量�?/1�?/1，粒径和PI值显著增加（�?A）、�/span>

�? 配方变量对CyA-SPC/SDC脂质体粒径和 PI（多分散系数）的影响。缩写：CHOL，胆固醇；CyA，环孢素A；PI，多分散指数；SPC，大豆磷脂酰胆碱；SDC，脱氧胆酸钠。SPC/SDC(A)的比�?***P�?.001，比较两组的颗粒大小�?**P�?.001，以3/1�?/1的比例比较PI)；SPC(B)的浓�?**P�?.01，比较两组的颗粒大小；P�?.05，比较两组的PI)；CyA载量(C)(**P�?.01，比较两组的颗粒大小；P�?.001比较两组的PI)。数据以平均�?amp;plusmn;标准�?n=3)表示�?nbsp;

脂质双分子层的粒径和 PI 值随着 SDC 含量的减小而减小可能是由于囊泡的柔韧性增加和表面张力降低所致。通过 DHA/SDC 二元混合物制备，增加 SDC 含量，会降低得到悬浮液的粒径、�/span>

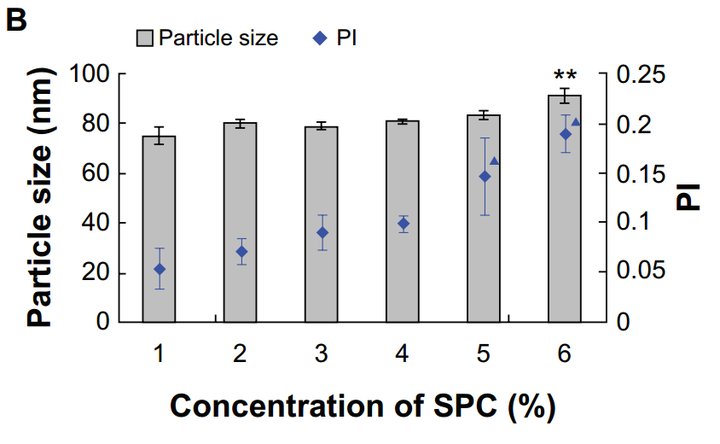

进一步研究了 SPC 浓度对颗粒大小和PI的影响，结果表明，将 SPC 的重量比提高� 4% (P�?.05)，对颗粒大小� PI 没有显著影响�?(�?B)。然而，� SPC 的重量比达到 6% 时，脂质体略有增大，PI 增加，这可能是由� SPC 浓度升高导致粘度增加(�?B)、�/span>

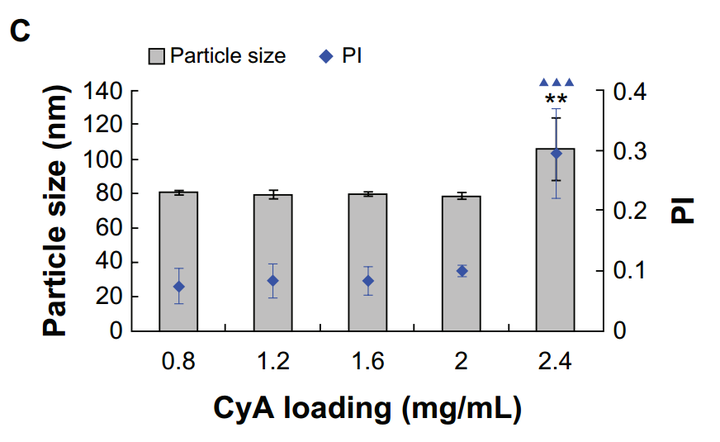

� CyA 浓度低于 2 mg/mL时，载药量对颗粒大小和PI无显著影�?P�?.05)。然而，� CyA 负载� 2.4 mg/mL时，颗粒大小� PI 显著增加(�?C)。可能是未包封药物的再结晶和表面张力的显着增加、�/span>

6. TEM结果

� 3 显示了装� CyA � SPC/SDC 脂质体的 TEM 照片。载� CyA � SPC/SDC 脂质体的粒径约为 90 nm，这与通过粒径测量获得的结果具有良好的相关性、�/span>

� 3 载有 CyA � SPC/SDC 脂质体的 TEM 形态。缩写：CyA，环孢素A；SPC，大豆磷脂酰胆碱；SDC，脱氧胆酸钠、�/span>

7. 结论

在研发脂质体递送提高药物生物利用率过程中，Nicomp 3000 能稳定且快速对脂质体颗粒大小、颗粒分布、Zeta电位进行表征，此外还可搭配PSI微射流均质机、AccuSizer颗粒计数器、德国LUM稳定性分析仪，为脂质体的研发、生产和质量控制提供整套解决方案、�/span>

参考资斘�/span>

[1] Peipei Guan,Yi Lu,Jianping Qi,Mengmeng Niu,Ruyue Lian,Fuqiang Hu,Wei Wu,Enhanced oral bioavailability of cyclosporine A by liposomes containing a bile salt
