1引言

金纳米颗粒，有时也被称为胶体金，具有独特的性质，可用于多种应用。它们通常是通过使用柠檬酸盐等还原剂在不同条件下对HAuCl4水溶液进行控制还原而合成的。根据大小、形状和物理性质，金纳米颗粒有很多种类型，如�?所示。金纳米颗粒的应用包括药物递送，1紫杉醇等药物的载体，2肿瘤检测，3生物传感器等、�/p>

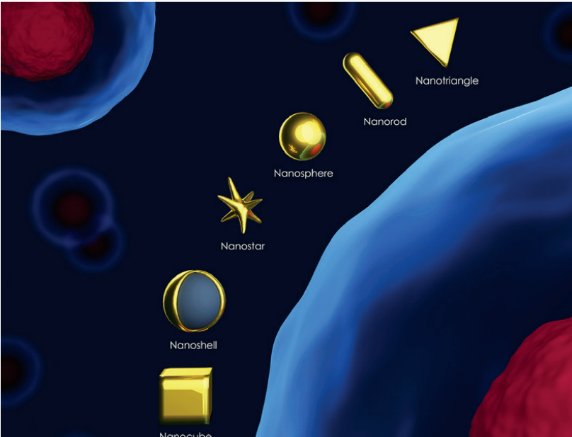

�? 金纳米颗粒的类型(形状分类)

金纳米颗粒的大小是一个关键的物理参数4，需要仔细测量。颗粒大小影响吸光度波长(尺寸增大=波长更长)、表面等离子体共�?SPR)峰值、细胞内摄取、血液半衰期和生物分布特�?尺寸减小=血液半衰期增加)等特性。颗粒的大小和分布宽窄可以作为悬浮稳定性的指标。表面电�?zeta电位)测量也被用作悬浮稳定性的指示、�/p>

分析粒度和zeta电位最常用的技术是动态光散射（DLS）和电泳光散射（ELS）。Nicomp®Z3000系统(�?)可用于测定金纳米颗粒的大小和zeta电位、�/p>

2材料

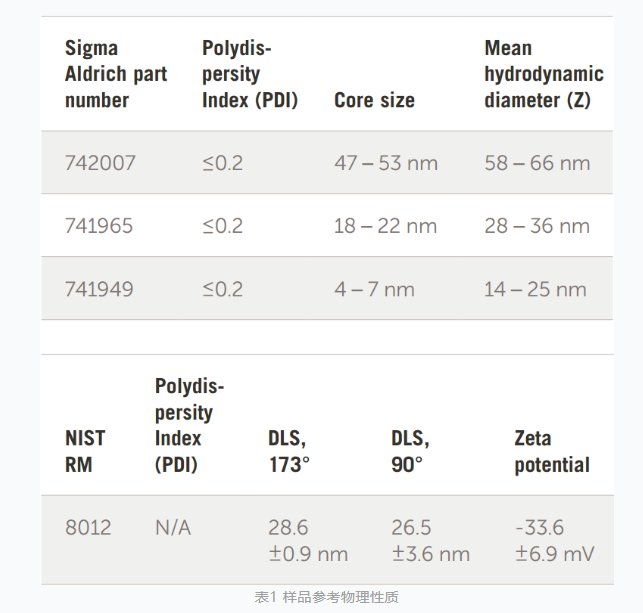

利用Nicomp DLS系统分析了几种金纳米颗粒样品的尺寸和Zeta电位。从Sigma Aldrich购买了三种不同的金纳米颗粒样品，标称尺寸分别�?0nm,20nm�?nm。还分析了公称尺寸为30 nm的NIST标准材料8012。这些样品的参考物理性质如表1所示、�/p>

DLS的尺寸分析结果为水动力直径的强度平均值。分布的宽度以多分散性指�?PDI)表示。NIST 8012调查报告提供了两个角度的平均水动力直径，173°�?0°的后向散射。与从Sigma Aldrich购买的样品不同，还提供了NIST 8012的参考zeta电位值、�/p>

3方法

所有样品在Nicomp型号Z3000(�?)上进行粒度和zeta电位分析、�/p>

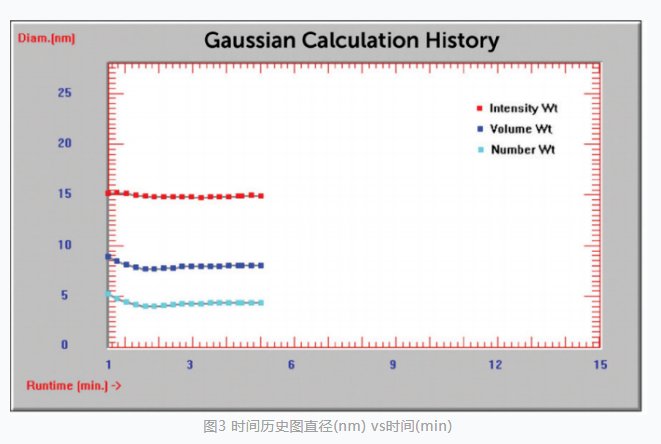

在这些研究开始之前，对尺寸和zeta电位标准进行了分析，以验证系统性能。对742007样品进行浓度研究，以调查报告的颗粒大小是否随浓度而变化。本研究的结果表明，颗粒大小不受浓度的影响，所以所有的测量都是在原始样品浓度下进行的，没有稀释。对样本741949进行了时间分析研究，从而确定一个适当的测量持续时间，达到如图3所示的时间历史图所示的稳定性。本研究表明�?分钟的分析时间是明显的、�/p>

所有测量的Nicomp尺寸和zeta电位分析设置如图4�?所示、�/p>

4结果-颗粒大小

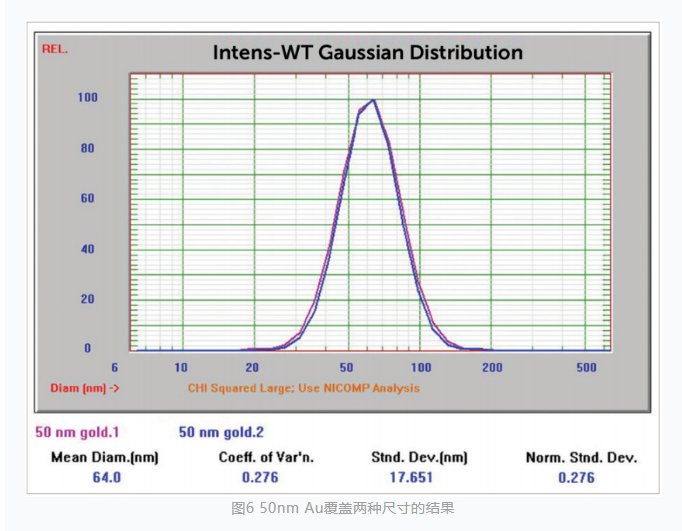

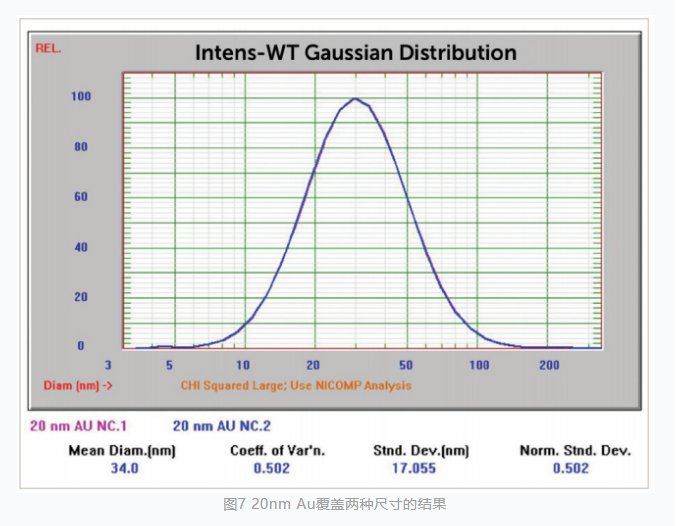

每个样品的两次分析的典型图形结果如图6�?0所示、�/p>

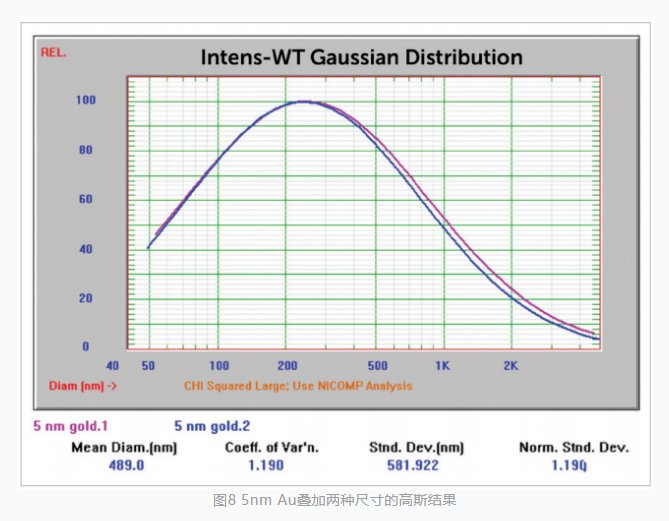

样品741949(标称尺寸5 nm)与预期结果有偏差。图8显示了在不额外制备样品的情况下对样品进行分析的高斯结果。高斯计算迫使结果变成一个单峰、�/p>

Nicomp Z3000系统还可以使用专有的Nicomp算法生成多模态结果。使用Nicomp算法重新计算�?中的结果，得到的多模态尺寸分布如�?所示、�/p>

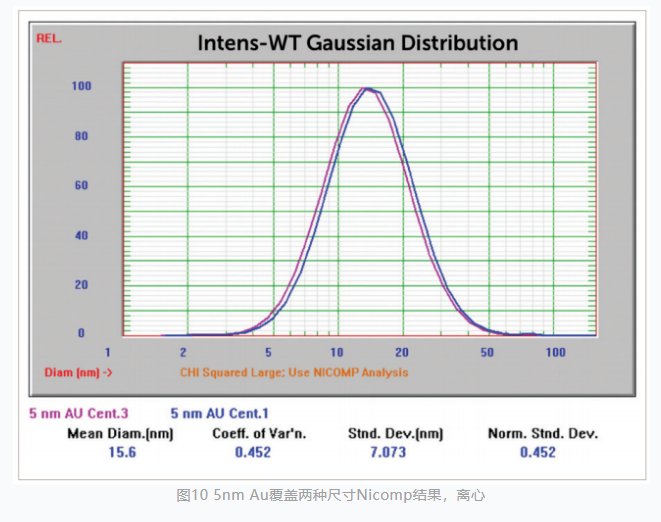

然后将样品管离心8分钟，试图将较大的颗粒分离出测量区。离心后对同一样管进行分析，结果如�?0所示、�/p>

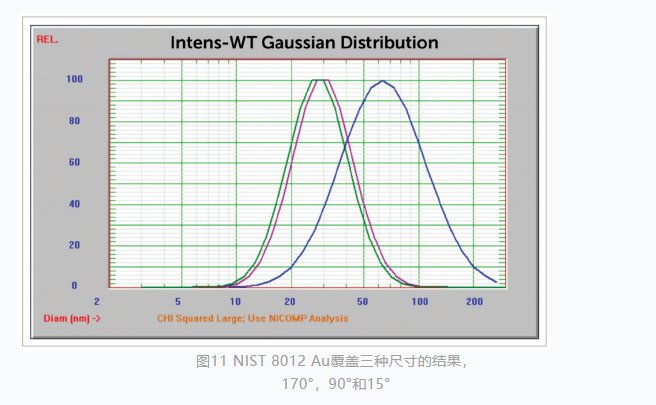

NIST 8012样品在三个角度进行分枏�后向散射@ 170°(粉色)�?0°(绿色)，前向角�?5°(蓝色)。这三个结果如图11所示、�/p>

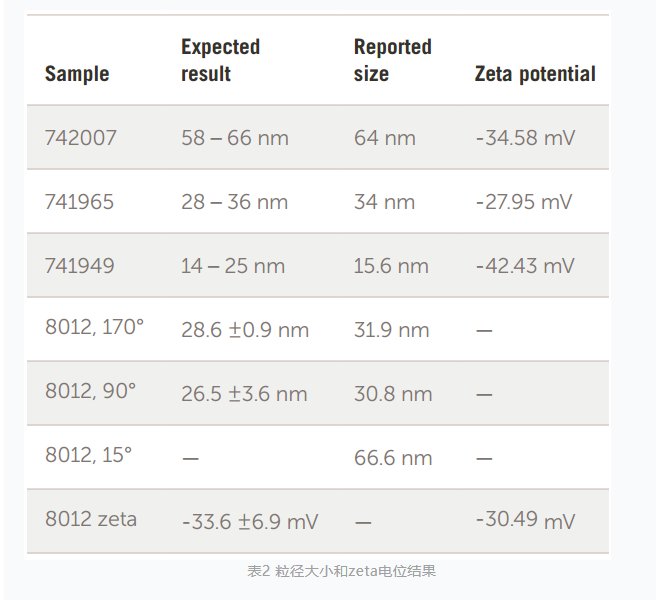

这些结果加上zeta势值汇总在�?中、�/p>

5结果-Zeta电位

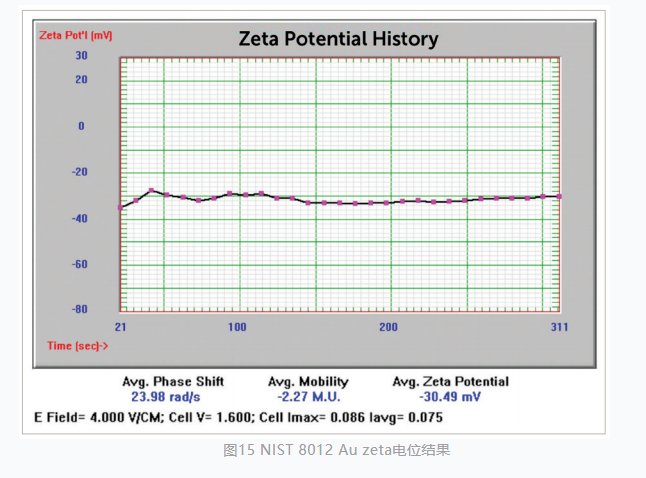

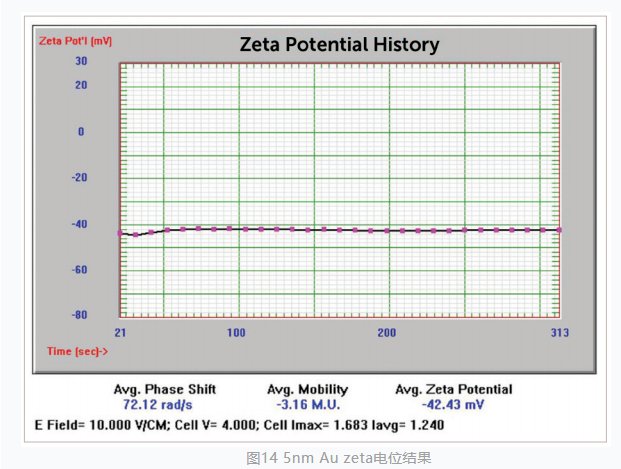

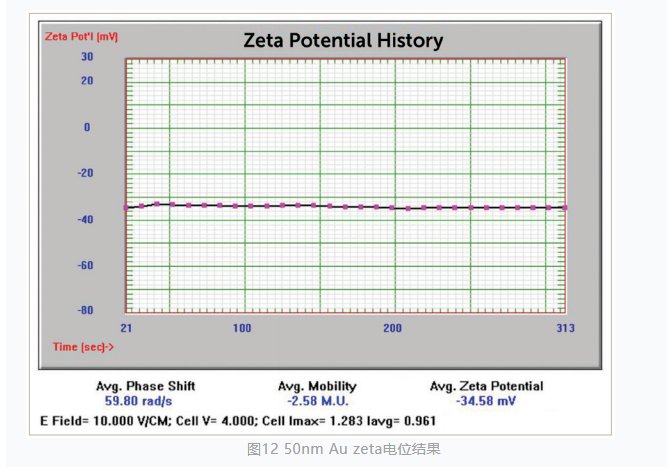

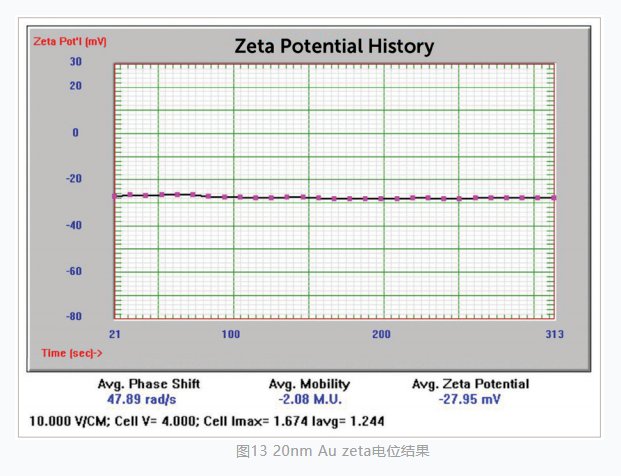

所有样品还使用相分析电泳光散射技�?PALS)分析zeta电位。zeta电位是用于配方和悬浮稳定性研究的表面电荷测量。这些样品的zeta电位如图12�?5所示、�/p>

6讨论

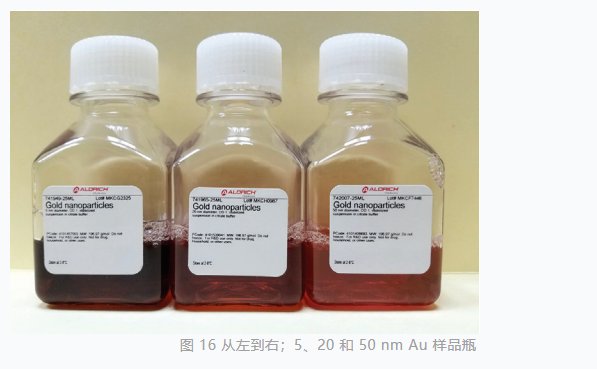

Sigma Aldrich 50 � 20 nm 标称尺寸样品的结果在预期值范围内。Sigma Aldrich 5 nm 标称尺寸结果最初报告的粒径明显高于预期——表明聚集。考虑到该样品的颜色（� 16 最左侧），这并不奇怪。更深、更蓝的颜色通常表示更大的粒度分布、�/p>

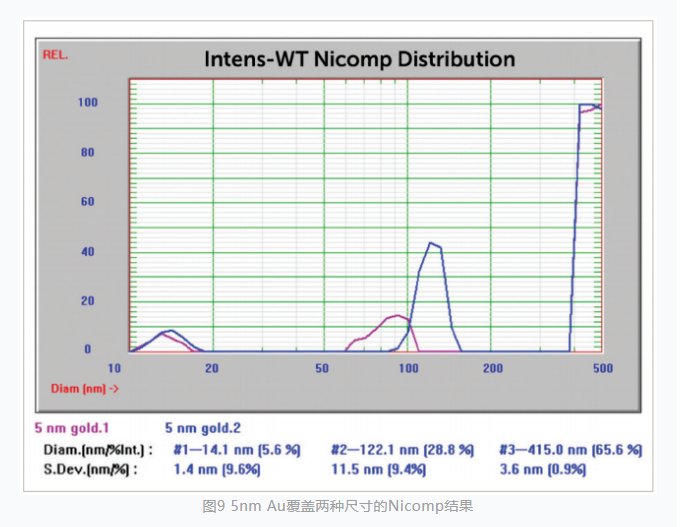

离心前的结果（图 9）表明在 14 nm 附近存在初级粒子，在 122 � 417 nm 处存在聚集峰。此结果显示� Nicomp 算法解决初级粒子和聚集体多峰的能力。离心后报告的平均大小在预期值内、�/p>

从三个不同的角度分析� NIST 8012 样品�?5°�?0° � 170°。与170°相比�?0° 的结果偏差更小一点，表明 90° 是比反向散射更好的测量条件——与之前报告的其他结果一致�?前向角方� (15°) 的测量提高了对较大颗粒的灵敏度，如在� 11. 这些结果表明多角度系统（标准且廉价的 Nicomp 选项）可能更适合某些特定应用、�/p>

使用 PALS 技术，zeta 电位结果都具有极高的可重复性。与一次� zeta 电位样品池相比，Nicomp 样品池可以以更低的成本测量数千个样品、�/p>

7稳定性研穵�/strong>

� NIST 8012 样品进行了稳定性研究，以研究盐浓度对尺寸和外观的影响。原始尺寸结果如� 11 所示，报告� 90° 尺寸� 30.8 nm。首先将 200 µL NIST 8102 移液� 200 mL 过滤去离子水中。接下来，将 3 M � KCl � 500 µL 的增量添加到稀释的 NIST 8012 悬浮液中，同时观察样品的颜色、�/p>

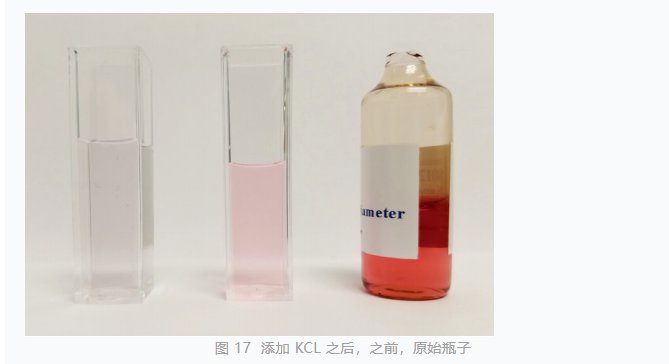

添加 2 mL � 3 M KCl 后发现颜色发生变化。图 17 从左到右显示了添� KCL 后的 NIST 8012 样品、池中的原始样品和原始样品瓶、�/p>

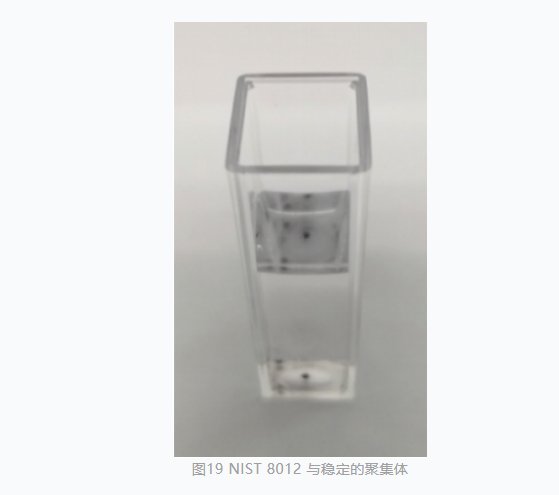

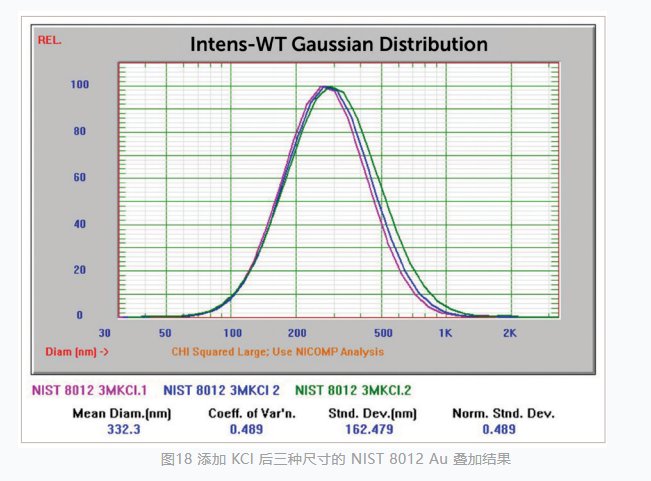

添加 KCL � NIST 8012 的粒度分布如� 18 所示。在 15 分钟的分析时间内，粒度随时间增加。二十四小时后，样品已完全聚集并沉降到比色杯底部，如� 19 所示、�/p>

8总结

动态光散射可用于金纳米颗粒粒径� zeta 电位分析。上述实验证明，Nicomp Z3000 具有高分辨率和准确性，可生成接近预期值的结果。Nicomp 算法检测了聚合样本的初级粒子和聚合粒子的多模式混合、�/p>
