摘要：近年来，MLCC（多层陶瓷电容器）在智能手机、汽车、工业等领域的需求快速增长。陶瓷浆料是MLCC的主要原材料之一，电极通过陶瓷浆料印刷、固化而成。对于陶瓷浆料而言，配比浆料的稳定性及浆料的均一性是影响后续流延工艺、印刷工艺、烧结工艺难度及成败的关键，这些也对电极的规模化制造至关重要。使用珠磨机（砂磨机）可以有效解决浆料的大小不均一及团聚问题，能使浆料均一且分散均匀。Nicomp 3000动态光散射仪、AccuSizer 7000颗粒计数器的应用可以有效定位粒子是否团聚且量化大颗粒(Large Particle Count, LPC)，在浆料工艺开发中起到“眼睛”的作用。而LUM稳定性分析仪可以用数据直观地呈现浆料稳定性，为优化连续化涂覆工艺起到了至关重要的作用�?nbsp;

关键词：MLCC 浆料均一� 涂覆工艺 流延工艺 印刷工艺 大颗粑�/p>

1行业背景

MLCC全称为Multi-layer Ceramic Capacitors，即片式多层陶瓷电容器，是全球用量最大的片式元件之一，因其具备体积小、容量大等特征，被广泛应用于消费类电子、家用电器、电源、照明、通信和汽车电子等领域�?020年全球MLCC市场规模�?017亿元，预计到2025年，全球MLCC市场规模将达�?,490亿元�?020-2025年复合增长率约为7.9%[1]、�/p>

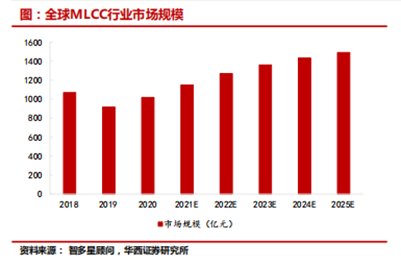

�? 全球MLCC行业市场规模

MLCC是由许多电介质层和内部电极交替堆叠而成的，并且与内部电极并联连接的结构。其主要元件是由陶瓷电介质和电极层组成的，然后整体烧结封装而成[2]。其基本结构如图2所示、�/p>

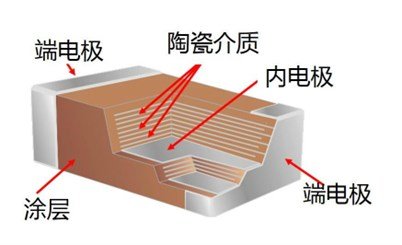

�? MLCC结构国�/strong>

随着互联网的发展，移动电子终端正在变得“薄、小、轻”，对小型MLCC的需求正在逐渐增加，MLCC的小型化成为MLCC的发展趋势之一。从结构出发要想实现小尺寸且大电� MLCC 的要求就包括使用更高的电介质值的材料、更薄的电介质层、增加堆叠层的数量、增加内部电极的重叠面积以及提高堆叠精度[3]。这不仅与流延、叠层印刷、共烧等技术有关，还与陶瓷粉体、电极浆料等原材料制备有密不可分的关系、�/p>

MLCC的工艺制造首先是将陶瓷浆料通过流延方式制成要求厚度的陶瓷介质薄膜，然后在介质薄膜上印刷内电极，并将印有内电极的陶瓷介质膜片交替叠合热压，形成多个电容器并联，并在高温下一次烧结成一个不可分割的整体芯片，最后在芯片的端部涂敷外电极浆料，使之与内电极形成良好的电气连接，形成MLCC的两极。陶瓷粉体的粒径和分散将会影响陶瓷介质的紧密性和稳定性，进而影响MLCC的电性能和可靠性，此外更薄的介质层也需要更小的粉体粒径。处在MLCC薄层化和小型化领先地位的日本株式会社，其介质层技� � 1 μm，甚� 0.3 μm。陶瓷粉体影响了介质层的厚度，为保证薄介质层，陶瓷粉体尺寸须从原来的 200 ~ 300 nm 细化到小�?50 nm ，且要求粉体具有更好的性能指标[4]、�/p>

2应用场景

MLCC制造流程中的陶瓷浆料，是陶瓷粉体、粘合剂、溶剂等按一定比例经过珠磨（球磨）制成的。从MLCC成本结构角度，陶瓷粉体在整个MLCC中成本占比较大，尤其是高容MLCC的生产，高容MLCC对于瓷粉的纯度、粒径、粒度分布和形貌有严格要求、�/p>

�? MLCC陶瓷浆料制备关键炸�/strong>

MLCC陶瓷浆料作为MLCC生产的重要环节，浆料的稳定性和均一性影响着后续流延工艺和印刷工艺的效果，浆料如果易沉淀和易团聚，陶瓷介质的紧密型和稳定性将会受到影响；陶瓷浆料中陶瓷粉体的粒径会影响介质层的厚度，陶瓷粉体粒径过大不利于MLCC薄层化和小型化，此外还会影响MLCC产品的烧结性能、介电常数、介质损耗，温度特性及容量等多方面；陶瓷粉体的外貌形态也会影响MLCC的性能，因此在分散过程中，需尽可能减少陶瓷粉体的损伤、�/p>

浆料生产过程中碰到的常见问题如下９�/p>

1陶瓷粉体的粒径控刵�/strong>

陶瓷粉体的粒径大小对MLCC产品的烧结性能、介电常数、介质损耗、温度特性及容量等方面都有影响。在烧结时，粉体粒径越小，其表面活性越大，烧结越容易进行，烧结温度较低。[5]

介电常数会影响MLCC高电容效率，同种介质材料的介电常数存在尺寸效应，控制粉体的粒径能有效提高介质材料的介电常数。Yong 等发现粉体尺寸在� 140 nm 处存在介电常数的最大值，大于该值介电常数随着粉体尺寸的减小而增加，小于此值介电常数随着粉体尺寸减小而减小。[6]

陶瓷浆料中粉体的粒径还会影响介质层的厚度，进而影响MLCC的高电容效率，此外陶瓷粉体粒径过大会导致介质层的厚度过厚，不利于MLCC的薄层化和小型化、�/p>

安可荣等人还发现小粒径的产品具有较好的绝缘和耐电压特性，小粒径的BaTiO3产品（常见用于制备MLCC陶瓷浆料的陶瓷粉体材料）使用寿命将显著延长[7]、�/p>

2陶瓷浆料的稳定性和均一�?/strong>

陶瓷浆料由陶瓷粉体、粘合剂、溶剂等各种组分按照一定的比例经过研磨制成，陶瓷浆料的制备需保证浆料中各种组分均匀分布，每个改性添加物的颗粒需包裹在钛酸钡颗粒周围，并均匀分布。目前高端MLCC使用的钛酸钡粉体粒径极小，在80nm以下，粉体表面能较大，导致粉体的团聚形成大颗粒，此外部分改性材料的粒径范围较大，不易分散，陶瓷浆料中粉体分布不均匀，会造成壳层厚度不均匀[8]，也会影响后续流延工艺和印刷工艺的效果。目前常见的陶瓷浆料分散方法主要采用珠磨机（也叫砂磨机）进行分散、�/p>

�?：未高效分散处理的陶瓷生胚膜片表面的SEM

�?：高效分散处理的陶瓷生胚膜片表面的SEM

3减少对陶瓷粉体表面的损伤

常见分散方法的球磨法或砂磨机，在分散时物料、磨珠与机体之间的撞击会对陶瓷浆料中的陶瓷粉体造成磨损，磨损的材料进入浆液中会变成难以除去的杂质，这对浆料的纯度产生不利的影响，此外，在某些特定情况下，球磨过程还会改变粉体的物理化学性质。例如，增加晶格不完整性，形成表面无定形层等，影响后续烧结等工艺、�/p>

MLCC的小型化、薄层化的趋势，使得如今的所需的陶瓷粉体的粒径也逐渐减小，越小的粒子在分散时越容易受到损伤，使用低损伤的珠磨机将有效降低粉体浆料在分散时受到的损伤，日本HMM珠磨机的ADV机型能有效减少对陶瓷浆料的损伤。如下图的TEM照片所示，采用HMM的UAM机型处理时有很多碎片，初步分析是由于粒子破坏而产生的钛酸钡，但是采用ADV机型处理中几乎没有发现钛酸钡碎片、�/p>

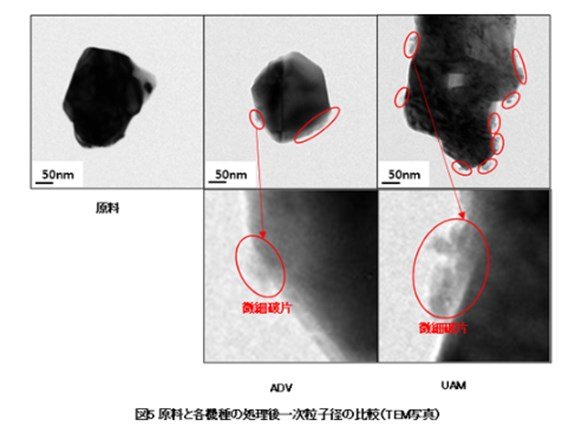

�?：原料、ADV低损伤机型分散、UAM机型分散后的钛酸钡TEM图片

3MLCC陶瓷浆料均一性的解决方案

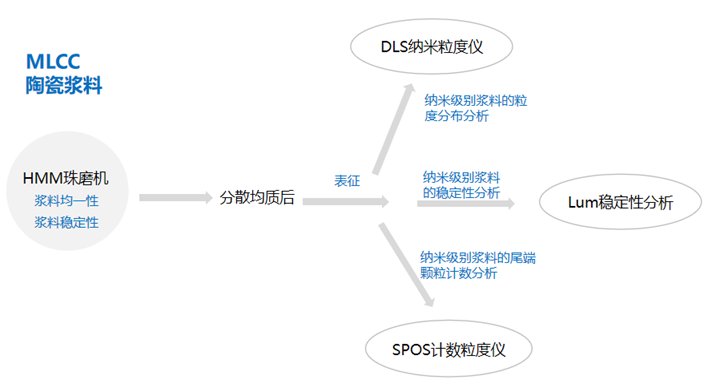

�? 解决方案图示

为解决MLCC陶瓷浆料均一性与稳定性的问题，我们采用HMM珠磨机对MLCC陶瓷浆料进行研磨分散处理，用Nicomp 3000 动态光散射分析仪、AccuSizer A7000计数粒度分析仪、Lum稳定性分析仪对MLCC陶瓷浆料处理前后进行粒度分布分析、尾端颗粒计数分析、稳定性分析，以评估MLCC陶瓷浆料在珠磨（砂磨）后是否更加均一稳定、�/p>

4推荐产品

01

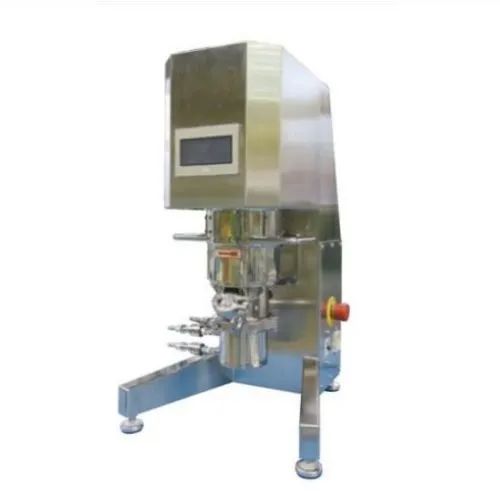

广泛应用于电子、化工、电池、颜料、燃料、制药、食品等行业，有普通分散机型UAM和低损伤分散机型AVD等，在MLCC中主要对陶瓷浆料进行分散，使陶瓷浆料更加均一稳定，方便后续流延、印刷等工艺、�/p>
