� 离子精修� “�/span>

消除 FIB 镓离子导致的样品非晶层问颗�/p>

“装机成功啦！“�/strong>

在科学研究的道路上，每一次突破都离不开先进的科研设备的支持。近日，由曾获诺贝尔学奖(1964)� Prof. A. M. Prohorov 和其合作者创立的匈牙利品� Technoorg Linda 旗下�?nbsp; Gentle Mill 离子精修仪设备在安徽大学电镜中心顺利安装，经过工程师们的精心调试，设备各项参数达标，已经成功实现了在实验室中的正常运行，并且展现出了令人满意的实验结果、�/p>

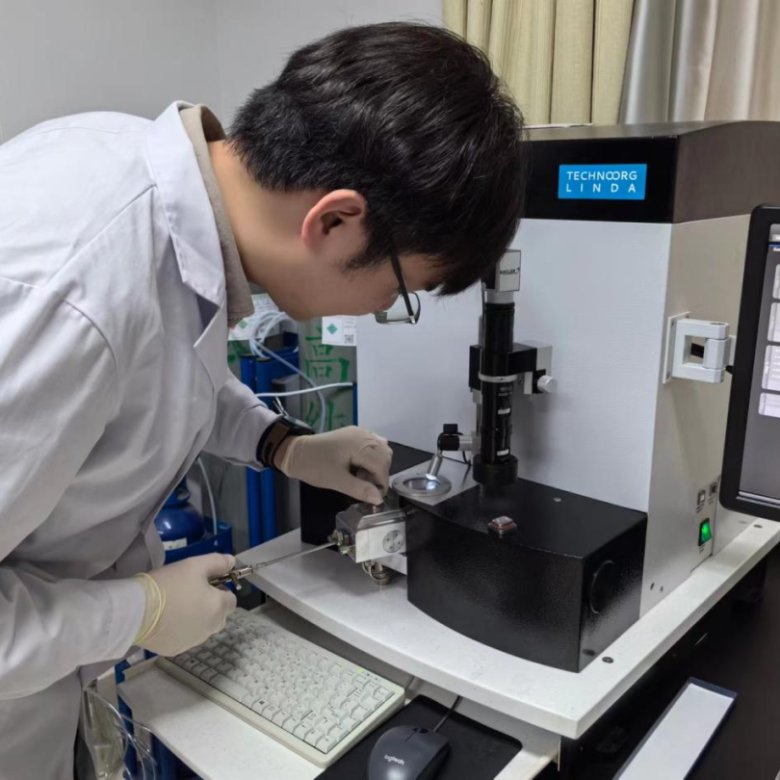

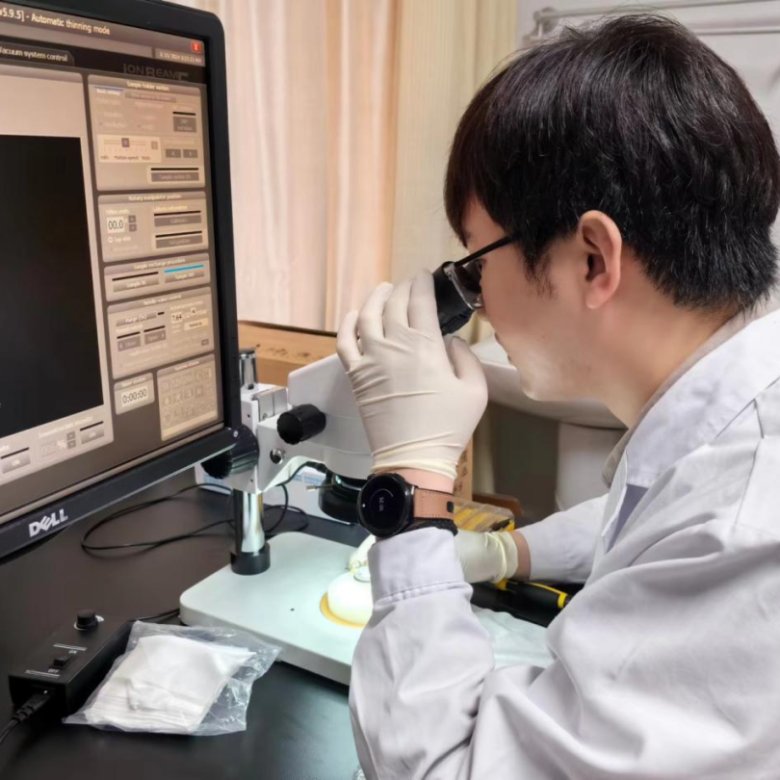

设备顺利装机及安徽大学电镜中心工作人员正在使用设夆�/p>

01. 关于安徽大学电镜中心

安徽大学电镜中心是学校重点建设的高端平台之一。本着服务安大、覆盖安徽、面向全国、对标国际的宗旨，为高等学校、科研院所及企事业单位提供对外测试服务，是国内一流的电镜微观结构表征平台。中心目前已拥有一� Crossbeam 550 FIB-SEM 双束电镜，一� F200 场发射电镜，一� NEOARM 单球差电镜，一� Titan Themis Z 双球差电镜。另外，中心还了配备热电一体，气体加热，液体电化学以及力电一体等全套原位样品杆、�/p>

02. 为什么使用离子精修仪＞�/strong>

安徽大学电镜中心的工作人员需要对 FIB 减薄后的样品进行电子能量损失谱（EELS）分析。但当前面临的问题是� FIB 加工后带来的非晶层以及注入的镓离子都会对 EELS 分析带来干扰，掩盖了样品的真实信息、�/p>

通过使用 Gentle Mill 离子精修仪，其配备了专利设计的低能氩离子枪，离子束能量最低可� 100 eV，可把非晶层厚度精修� 1 nm 以下，由此工作人员可以拨开非晶层的迷雾，直接获得样品的真实信息、�/p>

03. 离子精修案例分享

接下来我们一起看看经过离子精修仪修复 FIB 样品的相关案例（鉴于对安徽大学科研成果的保护，我们未能直接放本次实验 DEMO 的结果）

A 案例 1

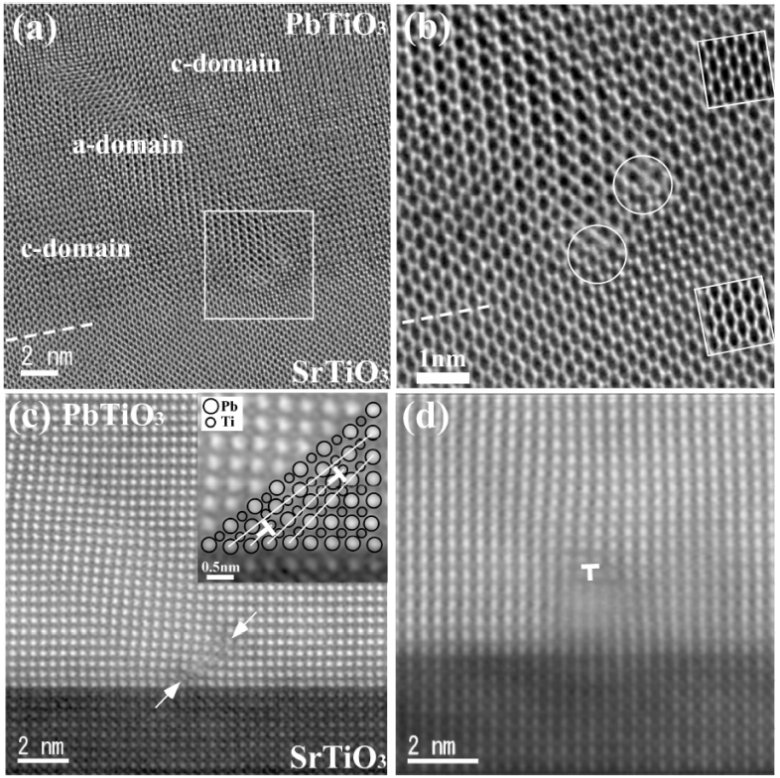

� Gentle Mill 设备精修后的 PbTiO3/SrTiO3 界面 HRTEM 图像、�/p>

B 案例 2

ZnO 中添� In2O3 的材料经 Gentle Mill 精修后的 HRTEM 图像、�/p>

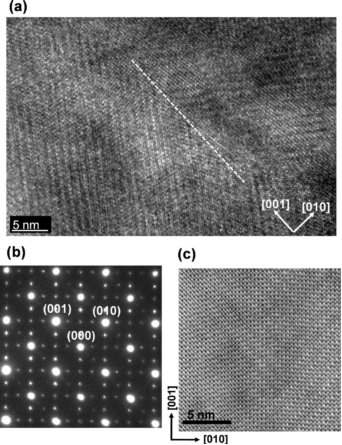

C 案例 3

Bi0.9Sm0.1FeO3 样品� Gentle Mill 精修处理之后� HRTEM 图片、�/p>

D 案例 4

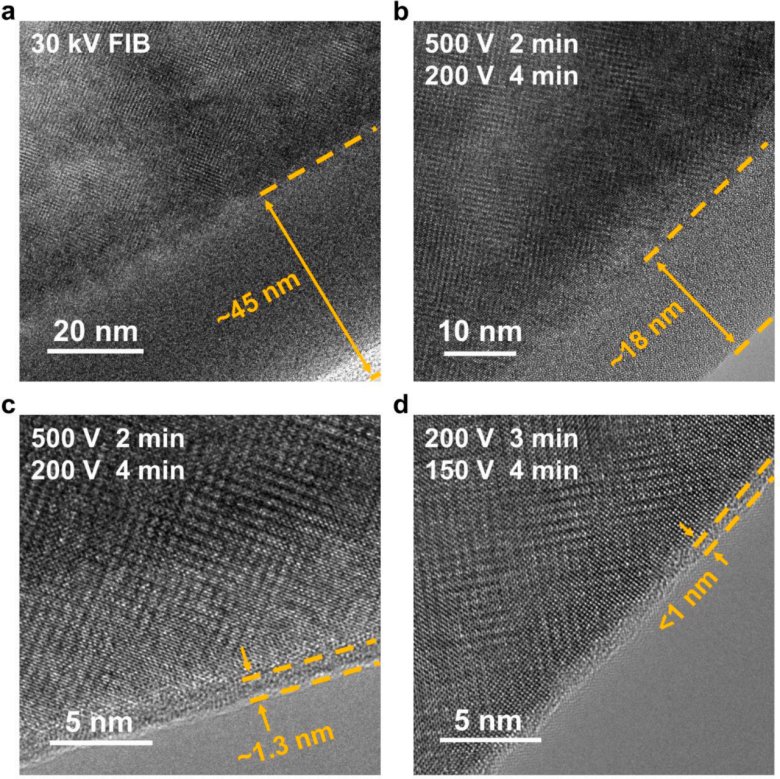

La2/3-xLi3xTiO3 (LLTO) 样品去除 FIB 产生的表面非晶层的完整流程�?a) 30 kV FIB 切割样品的HRTEM照片�?b-d) 连续使用低能氩离子精修后� HRTEM 结果。图片中标识了对应的精修参数和非晶层厚度、�/p>

E 案例 5

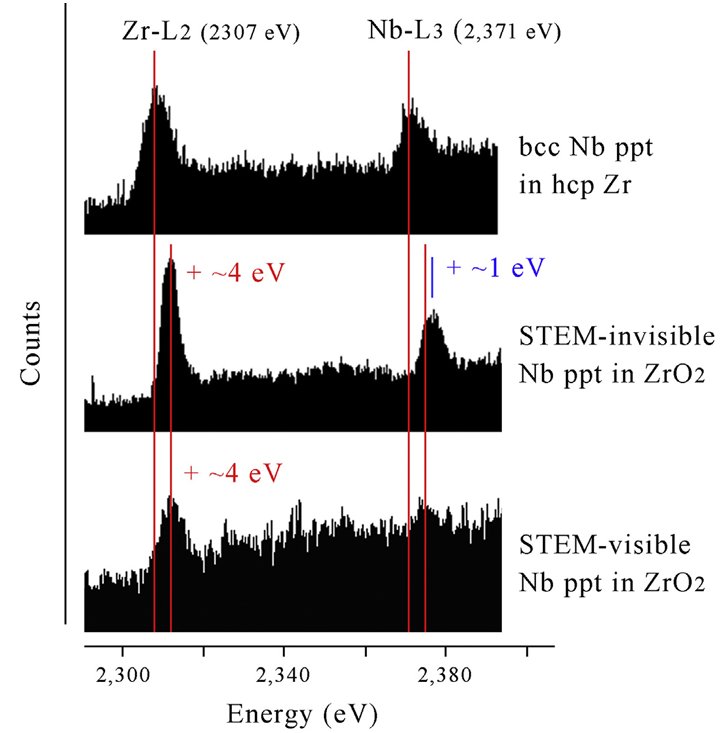

Gentle Mill 离子精修后，Zr � ZrO2 � Nb 析出物的 EELS 分析结果

产品咨询 & DEMO 邀诶�/strong>

为了让更多的科研人员亲自体验� Gentle Mill 离子精修仪的优越性能，我们诚挚邀请您联系我们获取更多产品详情、应用资料或预约 DEMO，相信它将为您的研究工作带来新的启示和突破、�/p>

扫码即刻预约 DEMO

ABOUT

离子精修仪介绌�/strong>

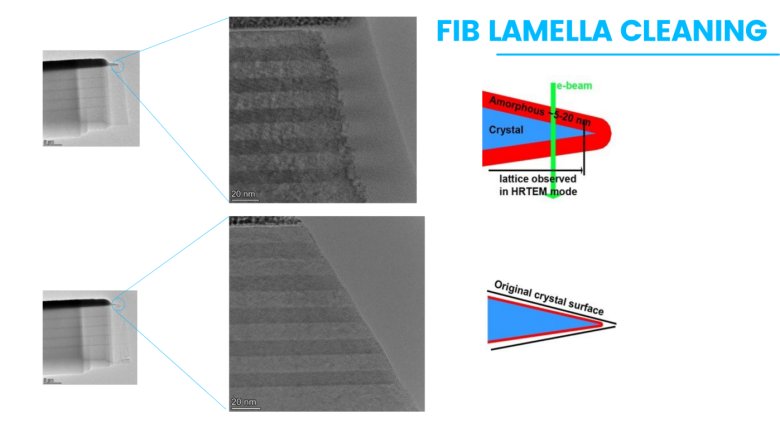

Gentle Mill 离子精修仪专门用于解决聚焦离子束（FIB）高能镓离子导致的样品非晶层和离子注入问题、�/p>

离子精修仪配备专利设计的低能氩离子枪�?00 - 2000 eV，连续可调），可在比FIB 更低的电压下精修样品，从而大幅减少损伤层厚度，直� 1 nm 以下。该法可� FIB 样品/ TEM 样品进行表面减薄、表面后处理、去除非晶层和氧化层，实现对样品的表面清洁和最终精修，展现样品原始形貌结构，是改善 FIB 样品的一种有效手段、�/p>

此外，离子精修仪还可以部分去� TEM 观察时在样品表面产生的碳沉积，从而可以实现多次利用宝贵的 FIB 样品、�/p>
