TCY干式强磁钛预选机的应?/p>
概述:钛作为一种具有优异性能的金属元素,在自然界中广泛分布,金属元素含量占第七位,仅次于铝、铁、钙、钾、钠和镁,大量应用于航空航天、冶金、医疗、运动器械、生活用品和轻工业等各个方面。在矿物中,钛矿主要为钒钛磁铁矿中的钛矿、金红石矿和钛铁矿砂矿等,我国钛铁矿储量居世界前列,如何进一步高效分选钛铁矿是当前国内各个选厂最关心的问题、/p>
适用范围
TCY干式强磁钛预选机是山东华特针对钛铁矿研制的最新一代干式强磁选设备,适用于粒度为-3mm的低品位钛铁矿干式预选、富集,可有效提高精矿品位,减少功耗,降低选矿成本,提高生产效率;亦可应用于铬铁矿、石榴石、独居石、石英石等有磁性差异矿物的精选和分选、/p>
TCY干式强磁钛预选机

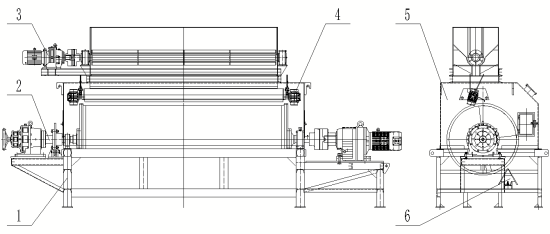

结构示意国/p>
1机架 2滚筒总成 3匀料装?nbsp; 4振动给料装置 5上壳?nbsp; 6分料装置
基本结构
设备主要由机架、滚筒总成、匀料装置、振动给料装置、上壳体、分料装置、驱动装置等部分组成。匀料装置采用螺旋铰刀结构设计,可实现定量给料;振动给料装置采用振动电机作为振动源,给料槽采用加长结构设计,确保布料均匀:/p>
磁系全部由高性能钕铁硼材料组成,采用大包角、窄磁极、多磁极结构设计,沿圆周方向N、S极交替排列,使矿物在滚筒表面多次翻滚,可大幅度提高精矿品位。筒体采用高强度非金属材料制作,避免磁涡流损耗,解决了不锈钢类筒体发热问题和传动功率大的难题。筒体表面采用高性能陶瓷片防护,延长筒体使用寿命、/p>
工作原理
矿物通过匀料装置和振动给料机后,均匀分布在滚筒表面,磁性矿物在磁力作用下被吸附,随滚筒旋转,在多磁极、高场强的磁力作用下,矿物中的杂质及贫连生体得到有效剔除。经选别后的磁性矿物随滚筒旋转到无磁区域,富集到精矿区,成为精矿;贫连生体和非磁性矿物在重力和离心力作用下从尾矿区排出,成为尾矿、/p>
性能特点
⚫实现了-3mm的低品位钛铁矿干式预选、钛铁分离富集;
⚫筒体主体采用高强度非金属材料制作,避免高速运行时金属筒体磁涡流功率损耗,节电50%以上?nbsp;
⚫行星布料器配振动给料机组合布料,给料均匀,保障分选效果、/p>
⚫给料、布料、分选全密封结构,设备无扬尘生产、/p>
⚫筒表场强高?0000Gs,高密度磁翻转,杂质抛除彻底、/p>
⚫自动化、智能化远程控制,基本实现无人值守、/p>
应用实例
新疆某钛铁矿原矿破碎?1mm,经华特磁电FCX高频脉动粉矿风力干选机选别后,尾矿进TCY干式强磁钛预选机富集钛品位、/p>

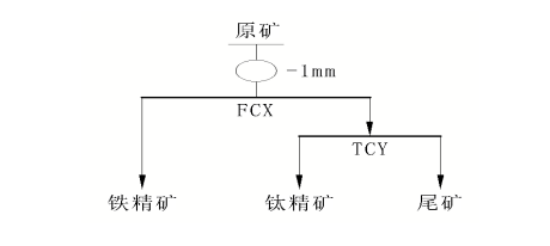

选矿实验流程

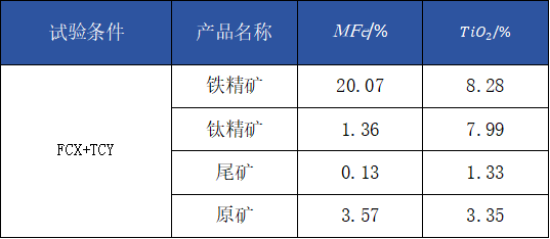

选矿化验结果
原矿经FCX(30)磁选后,得到MFe20.07%?.28%的合格铁精矿产品,FCX(30)尾矿经TCY(45)磁选,得到MFe 1.36%?.99%的合格钛精矿产品,最终尾矿MFe 0.13%?.33%、/span>

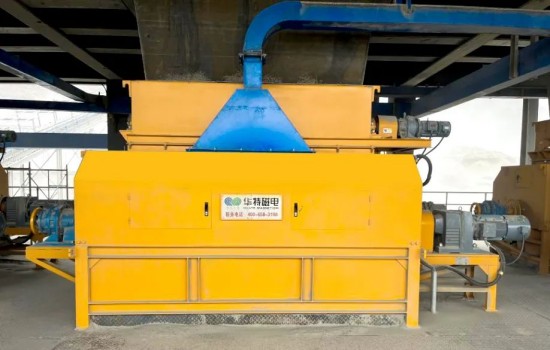

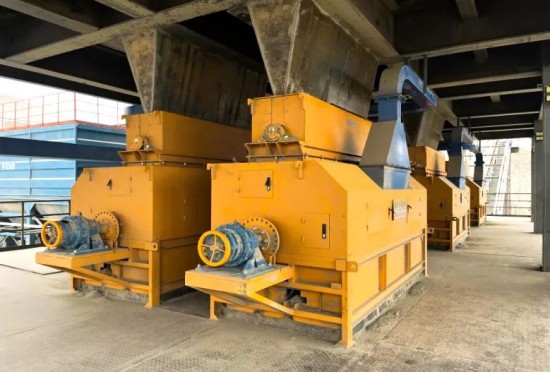

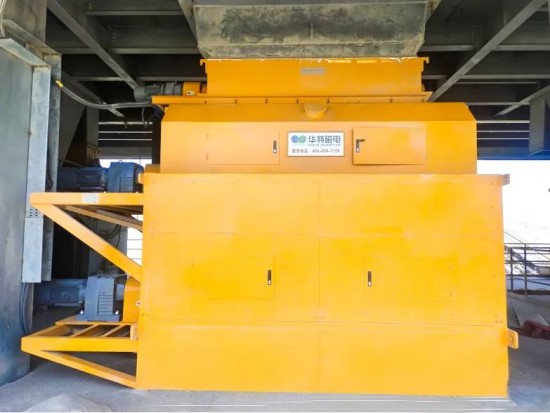

应用现场
