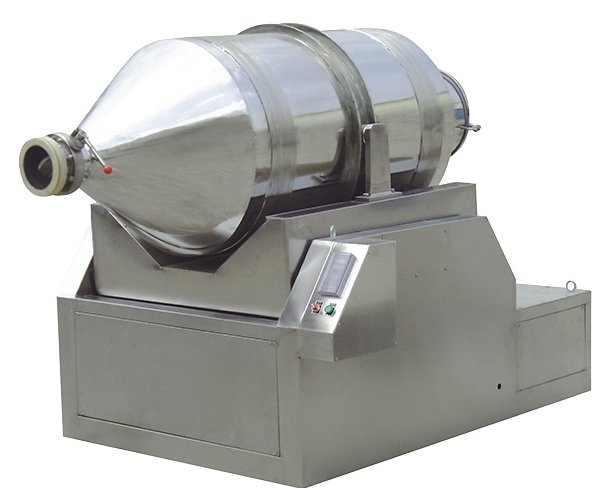

工作原理二维混合机主要由转筒、摆动架、机架三大部分组成。转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位,另两个转动轮由传动动力系统拖动使转筒产生自转;摆动架由一组曲柄摆杆机构装在机架上,并由轴承组件支撑。二维混料机的转筒可同时进行两个方向运动,一个是转筒的自转,另一个是转筒自转的同时随摆动架摆动。被混合物料在转筒内随转筒自转、翻转、混和的同时,又随转筒的摆动而发生左右来回的掺混运动,在这两个运动的共同作用下,物料在短时间内得到充分的混合、/p>
型号 |
料筒容积 (L(/p> |
装料容积 (L(/p> |
zui大装料量 (kg/h(/p> |
摇动、转动次数(r/min(/p> |
电机总功玆/p> (kw(/p> |
外形尺寸 |
总重野/p> (kg(/p> |
料筒重量 (kg(/p> |
EYH-10 |
10 |
5 |
2.5 |
85 |
0.021 |
310*400*450*395 |
15 |
4 |
EYH-30 |
30 |
15 |
7.5 |
61 |
0.19 |
540*580*900*700 |
60 |
8.5 |
EYH-60 |
60 |
30 |
15 |
50 |
0.4 |
700*730*1100*990 |
115 |
15 |
EYH-150 |
150 |
75 |
37.5 |
37 |
1.15 |
800*1050*1450*1340 |
190 |
50 |
EYH-300 |
300 |
150 |
75 |
30 |
1.15 |
900*1350*1550*1400 |
340 |
60 |
EYH-600 |
600 |
300 |
150 |
23.6 |
3 |
1170*1640*2050*1910 |
1150 |
140 |
EYH-800 |
800 |
400 |
200 |
19.8 |
3 |
1320*1950*2150*2000 |
1600 |
200 |
EYH-1000 |
1000 |
500 |
250 |
19.8 |
3 |
1360*2040*2300*2170 |
1700 |
240 |
EYH-1500 |
1500 |
750 |
375 |
16.2 |
4.4 |
1580*2400*2550*2330 |
2000 |
320 |
EYH-2000 |
2000 |
1000 |
500 |
16.2 |
7.4 |
1740*2600*2770*2550 |
2600 |
430 |
EYH-3000 |
3000 |
1500 |
750 |
13.8 |
11 |
1800*2900*2950*2800 |
3500 |
620 |
EYH-4000 |
4000 |
2000 |
1000 |
12.8 |
13 |
1970*3300*3300*2950 |
4100 |
700 |
EYH-6000 |
6000 |
3000 |
1500 |
11.2 |
18.5 |
2300*2900*3800*3100 |
6100 |
1100 |
EYH-8000 |
8000 |
4000 |
2000 |
10.4 |
22 |
2540*4100*4050*3650 |
7900 |
1450 |
EYH-10000 |
10000 |
5000 |
2500 |
9 |
30 |
2900*4500*4400*4020 |
9500 |
1650 |
