www.188betkr.com 讯碳酸钙是造纸工业中应用最广的无机矿物粉体原料之一，作为造纸过程常用的填充料和涂布剂，碳酸钙可以起到改善纸张质量、提高纸张的不透明度、提升生产效率等作用。然而，碳酸钙表面含大量羟基而带有显著负电荷，纸纤维表面带有大量羧基也呈负电荷，因此碳酸钙与纸纤维之间实际上是相互排斥而不易融合的。
这种“性格不合”会导致纸张强度性能损失，严重的还会产生掉毛掉粉现象，同时对纸机的运行产生不利影响（造成填料的流失，留着率低）。经过长期的研究发现，要把更多的碳酸钙添加到纸张中，要让碳酸钙发挥更多价值，大多数时候有一个共同的前提，包覆改性。
山东金蔡伦纸业有限公司：一种聚乳酸/碳酸钙造纸涂布复合颜料及其制备方法与应用
在pH值7.6~7.8、高速搅拌下，向钙盐溶液中滴加碳酸盐水溶液，反应制得多孔无定形碳酸钙颗粒。将多孔无定形碳酸钙颗粒加入聚乳酸中，聚乳酸填充多孔无定形碳酸钙颗粒内部孔隙并对颗粒进行包覆。本发明制备的聚乳酸/碳酸钙造纸涂布复合颜料颗粒粒径分布均匀，改善了光散射能力，涂料粘度低，涂布性能好，涂布纸表面强度、平滑度、白度和不透明度高；聚乳酸可生物降解，绿色环保，提高了涂层力学强度、耐磨性和热稳定性。
陕西科技大学：一种基于凝胶原位生长包覆碳酸钙填料的造纸加填方法

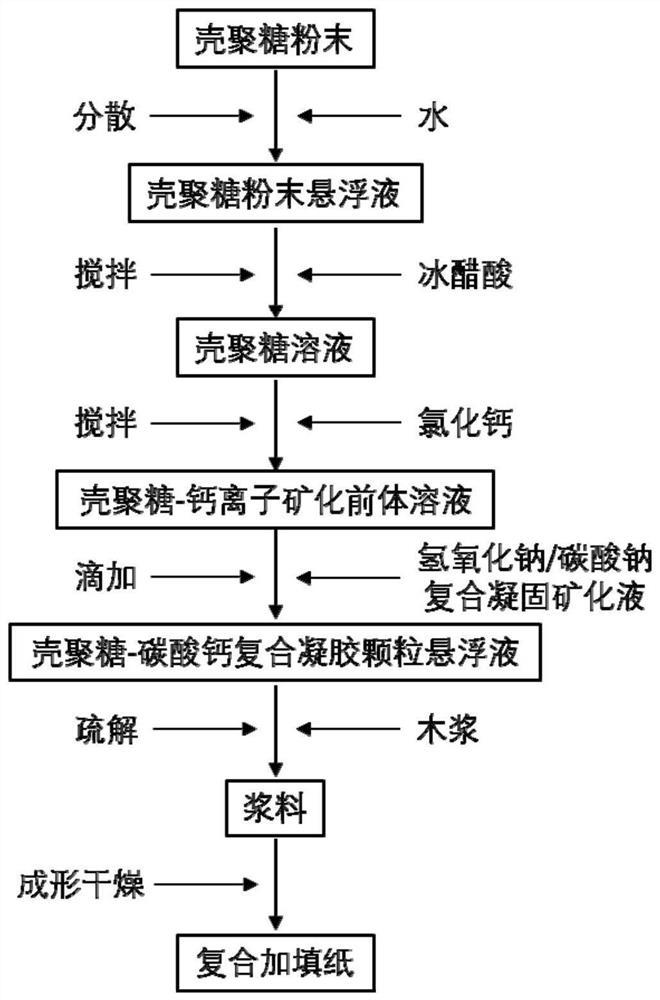

利用壳聚糖凝胶化过程中，同步原位生成碳酸钙颗粒，使其均匀分布包裹在壳聚糖凝胶颗粒中；通过对凝胶化 矿化过程控制，制备适于纸张抄造的复合凝胶颗粒；利用壳聚糖与纤维素的结构相似性与良好相容性，将壳聚糖-碳酸钙复合凝胶颗粒用于造纸填料添加，在未添加助留剂的情况下可以显著提高无机物的留着率，同时降低填料对纤维结合的破坏，从而进一步改善填料应用中的问题。
山东博汇纸业股份有限公司：一种基于碳酸钙包裹的造纸加填方法
通过将重质碳酸钙和沉淀碳酸钙按比例混合后，进入填料包裹剂混合设备中，然后根据所需将溶解好的DEV210与DEV310绝干填料输入混合设备中，对碳酸钙填料进行包裹处理，与常规填料添加方法相比，本发明处理后的填料比表面积减小，增加了纤维跟纤维之间的结合点，从而提高了填料保留和纸张强度，能够提高填料留着2~3%，改善纸张品质，且能够减少纸张的成本，经济效益可观。
宁波亚洲浆纸业有限公司：一种纸品、造纸浆料、造纸填料及其制备方法

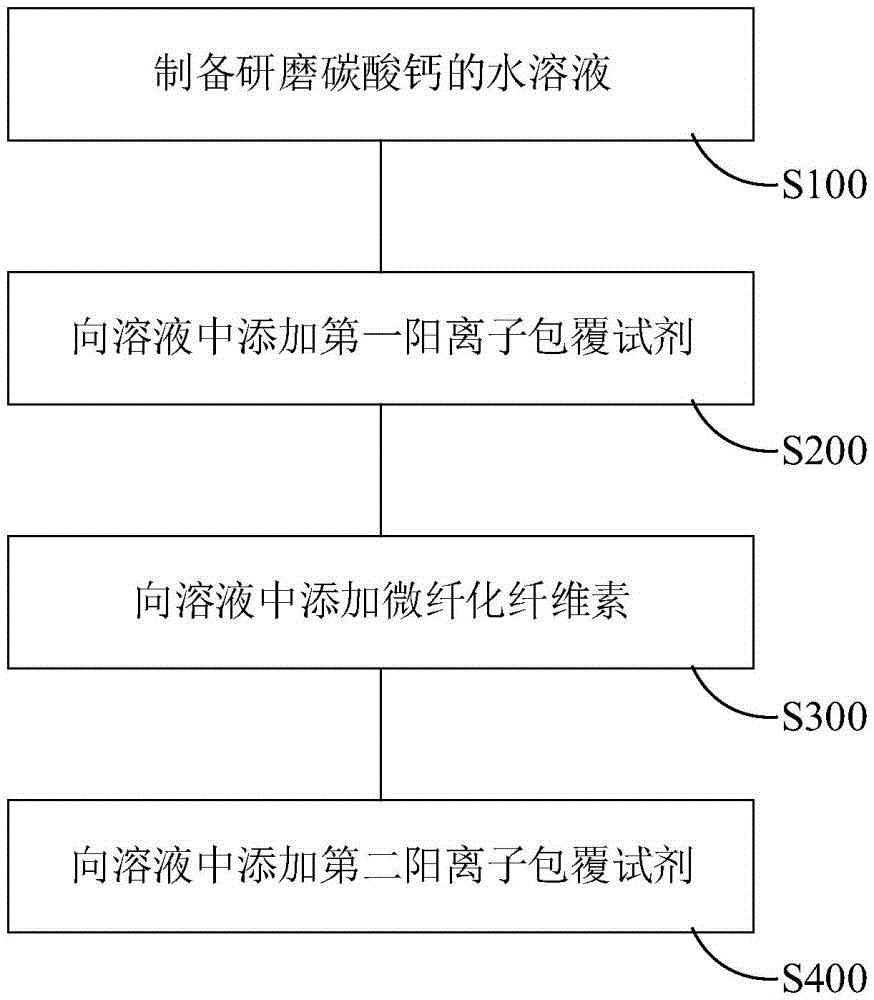

造纸填料的制备方法包括：制备研磨碳酸钙的水溶液；向溶液中添加第一阳离子包覆试剂；向溶液中添加微纤化纤维素；向溶液中添加第二阳离子包覆试剂。采用一种三元包覆技术将填料进行预絮聚(分别是首先加入第一阳离子包覆试剂，然后加入微纤化纤维素，以及最后加入第二阳离子包覆试剂)，可以大幅提高填料的保留率和纸页强度，另外还可以降低微纤化纤维素的多羟基特性对纸页滤水带来的影响，充分发挥纤维间羟基结合作用。
四川中科森蓝新材料有限公司：一种造纸用季铵盐阳离子表面改性的碳酸钙制备方法
先将碳酸钙粉体与硅烷偶联剂混合改性处理，利用硅氧键水解与碳酸钙表面的羟基反应形成Si-O-Si共价键，在碳酸钙表面引入C=C键。然后再将表面带有双键的碳酸钙与季铵盐单体混合，通过引发剂引发聚合反应，获得表面带有季铵盐阳离子基团的改性碳酸钙材料。由于季铵盐阳离子表面改性的碳酸钙材料表面带有季铵阳离子基团，使得碳酸钙与表面带负电荷的纸纤维能更好地结合，从而提高造纸过程中的纸浆留着率，增强纸张的机械强度，降低造纸白水中的纤维和填料含量。
山鹰华中纸业有限公司：一种用于节约纤维原料的造纸生产方法，其造纸工艺生产中添加有包裹剂
所述的包裹剂为3.57% 12.5%淀粉、12.5% 21.4%改性复合碳酸钙与70% 75%复合水混合所得的悬浮液经蒸煮后形成的胶料，淀粉悬浮液被蒸煮后的粘附性能够将分散浸泡在淀粉胶中的改性复合碳酸钙包裹吸附，使改性复合碳酸钙不会因自重的原因集聚沉淀，从而形成稳固的淀粉改性复合碳酸钙包裹胶体。
来源：专利之星
(www.188betkr.com 编辑整理/昧光)
注：图片非商业用途，存在侵权告知删除！
