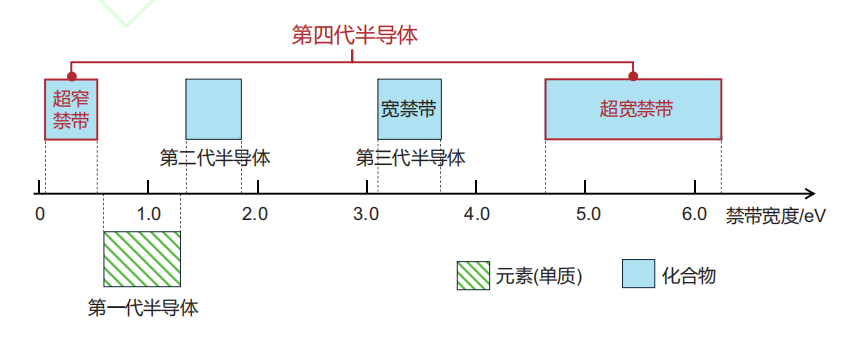

www.188betkr.com 讯在半导体技术蓬勃发展的进程中，第四代半导体材料成为了研究焦点，而金刚石以其优异的性能脱颖而出。金刚石作为第四代半导体材料，正逐渐在半导体领域开辟新的天地，为解决传统半导体面临的诸多问题提供了全新的思路和方案。
金刚石半导体的特性有哪些？
（一）超宽带隙
金刚石具有超宽带隙，其带隙宽度约为5.47eV。这种超宽带隙特性使得金刚石在高温、高功率、高频率等极端条件下仍能保持稳定的电学性能。与传统的硅、锗等半导体材料相比，宽的带隙可以承受更高的电场强度，大大减少了电子在传输过程中的散射，从而为实现高速、大功率的电子器件奠定了基础。
（二）高载流子迁移率
金刚石中的载流子迁移率极高，电子迁移率可达到4500cm2/(V·s)。高载流子迁移率意味着电子在材料中移动速度快且受到的阻力小，这对于制造高频、高速的半导体器件至关重要。例如，在射频通信领域，高迁移率的金刚石材料能够有效降低信号传输延迟，提高器件的响应速度和工作频率。
（三）高击穿电场
金刚石的击穿电场强度非常高，约为10MV/cm。这一特性使得金刚石能够承受极高的电压而不发生击穿现象，在高功率半导体器件应用中具有巨大优势。在电力电子领域，如高压功率开关等器件中，金刚石材料可以有效提高器件的耐压能力，减少能量损耗和发热。
（四）高导热率
金刚石拥有已知材料中最高的热导率，室温下可达到2000W/(m·K)。在半导体器件工作过程中，热量的快速散发对于维持器件的性能和稳定性至关重要。金刚石的高导热率能够迅速将产生的热量传导出去，有效解决了高功率、高集成度半导体器件的散热难题，提高了器件的可靠性和使用寿命。
（五）化学稳定性和机械性能
金刚石在化学性质上非常稳定，几乎不与大多数化学物质发生反应。同时，它具有极高的硬度和机械强度，这使得金刚石在复杂的加工和使用环境中能够保持结构的完整性和性能的稳定性，为其在恶劣条件下的半导体应用提供了有力保障。
金刚石在半导体领域的应用
（一）功率电子器件
在功率电子领域，金刚石作为第四代半导体材料的应用前景广阔。由于其高击穿电场和高导热率，金刚石可用于制造高电压、大电流的功率开关器件，如金属-氧化物-半导体场效应晶体管（MOSFET）和绝缘栅双极型晶体管（IGBT）等。这些基于金刚石的功率器件能够显著降低导通电阻，减少开关损耗，提高功率转换效率，在电力系统、电动汽车等领域有着巨大的应用潜力。
（二）射频通信器件
在射频通信领域，金刚石的高载流子迁移率和高电子饱和速度使其成为制造高频、高性能射频器件的理想材料。例如，金刚石基的高频晶体管可以用于5G乃至未来6G通信中的基站和移动终端设备，实现更高的数据传输速率和更低的信号延迟，提升通信系统的整体性能。
（三）光电器件
金刚石在光电器件方面也展现出独特的优势。其宽带隙特性使得金刚石可用于制造深紫外发光二极管（LED）和激光二极管（LD）。深紫外光在杀菌消毒、光刻等领域有着重要应用。此外，金刚石还可用于制造高性能的光电探测器，用于检测紫外线、X射线等高能射线，在环境监测、医疗成像等领域有着广泛的应用前景。
（四）量子信息领域
随着量子信息科学的发展，金刚石作为一种具有特殊性质的材料也受到了关注。金刚石中的一些杂质（如氮-空位中心）具有独特的量子特性，可以作为量子比特的候选材料。利用金刚石中的这些量子特性，可以实现量子计算、量子通信和量子传感等方面的应用，为未来的信息科学发展提供新的技术手段。
结语
尽管金刚石作为第四代半导体材料具有诸多优势，但要实现其广泛应用仍面临一些挑战。首先，高质量金刚石材料的制备成本仍然较高，限制了大规模的产业化应用。目前，化学气相沉积（CVD）等制备方法需要进一步改进和优化，以降低成本并提高材料质量。其次，金刚石与传统半导体工艺的兼容性需要进一步研究和改进，包括掺杂工艺、光刻工艺等，以便更好地将金刚石集成到现有的半导体制造流程中。
传统的金刚石大多使用于超硬材料市场与培育钻石市场，但这些市场规模仅为百亿级别，而半导体则是万亿级别的超大规模市场。为了发展第四代半导体新材料，需要将传统金刚石产业与其他产业相融合，开拓全新赛道，加快金刚石半导体产业布局。
参考来源：
朱宏伟：第四代半导体浅析
王宏兴：第四代宽禁带半导体的发展与展望
万煊，吕燎宇：关注新材料新领域新赛道打造金刚石半导体产业发展新动能
环球时报：下一代芯片用什么半导体材料
