【原创】MPCVD技术,助力人造金刚石走向“高精尖”


来源:www.188betkr.com 留白

[导读]MPCVD法是一种化学气相沉积(CVD)技术,其基本原理是将含有金刚石前驱体的气体引入反应室,在较高温度下使前驱体气体分解,生成金刚石晶体。

www.188betkr.com 讯金刚石作为一种独特的材料,因其优异的力学、电学、热学和光学性能而广泛应用于各个领域,如电子器件、光学元件和生物医学等。然而,天然金刚石的稀有性和高成本限制了其在工业和科研领域的应用。为了解决这一问题,科学家们发展了多种人工合成金刚石的方法。主流的合成方法有高温高压(high pressure and high temperature,HPHT)法和化学气相沉积(chemical vapor deposition,CVD) 法。

目前,常用的CVD法合成单晶金刚石,主要包括微波等离子体CVD法(MPCVD)、热丝CVD法火焰燃烧CVD法和直流弧光等离子CVD法等。

微波等离子体CVD(MPCVD)法合成金刚石过程

MPCVD法是一种化学气相沉积(CVD)技术,其基本原理是将含有金刚石前驱体的气体引入反应室,在较高温度下使前驱体气体分解,生成金刚石晶体。具体来说,MPCVD法主要包括以下几个步骤:


图1 MPCVD法合成金刚石流程图


1.衬底准备:选择合适的衬底材料,如硅、钼或钨,并进行表面处理,以提高金刚石生长的附着力和质量。

2.气体注入:将含有金刚石前驱体的气体注入反应室。常用的前驱体气体包括甲烷、乙炔、氢气等。

3.微波激发:微波发生器产生微波能量,激发气体分子,形成高浓度的等离子体。反应温度通常在800℃左右。

4.压力控制:通过调节压力,使金刚石晶体在适宜的环境中生长。通常采用较高的压力,以利于金刚石晶体的生长。

5.晶体生长:在适宜的温度和压力条件下,金刚石晶体逐渐生长,形成大颗粒金刚石。

6.收集产物:将生长好的金刚石晶体从反应室中冷却后取出,进行后续处理和应用。

为什么选择MPCVD法?

当前成熟的 CVD 金刚石膜的生长方法主要有热丝CVD 法、微波等离子体 CVD法、直流等离子体喷射CVD法等。热丝 CVD 法虽然设备成本低,但灯丝容易断、基本上生长一次需要换一次灯丝。而且灯丝一般为钨丝,钨高温易挥发污染样品,因此样品质量不高,大多数只能做工具级金刚石薄膜。直流等离子体喷射 CVD 法具有气体温度高、能量密度大、离化率高的特点,但是其耗电量大,大幅增加了生产成本。微波等离子体化学气相沉积(MPCVD)法具有放电区集中、无污染、工作稳定、易于精确控制、沉积速率快、成膜质量高等优点。

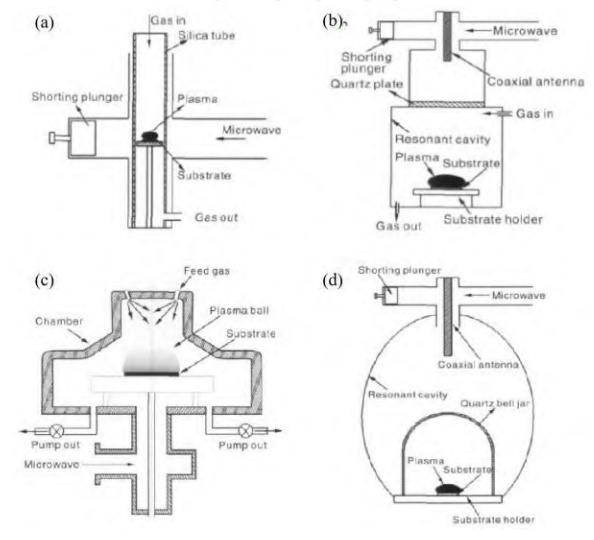

图2不同几何形状的 MPCVD 装置。(a)石英管式 MPCVD 装置,(b)圆柱金属谐振腔式MPCVD 装置,(c)多模非圆柱谐振腔式 MPCVD 装置,(d)椭球谐振腔式 MPCVD 装置

图2 展示了不同几何形状的 MPCVD 装置,代表了国内外微波等离子CVD 技术的发展过程。目前国内使用的微波频段以2.45GHz和915MHz为主,对 2.45GHz 的装置而言,石英管式装置的微波功率较低,现在已经很少使用;石英钟式装置和圆柱金属谐振腔装置的功率水平适中;多模非圆柱谐振腔式装置和椭球谐振腔式装置的微波输入功率较高,一般超过5kW。对于频率较低(915MHz)的装置而言,其波长更长,激励产生的等离子体尺寸更大,可以得到大面积的金刚石膜,但相应的设备较大,加工相对困难。


MPCVD法制备人造金刚石的应用前景

1.工业领域

高品质级大颗粒金刚石在工业领域具有广泛的应用前景。例如,在磨削、切割、抛光等工艺中,高品质金刚石工具可以提高加工效率、降低成本、延长使用寿命。此外,金刚石颗粒还可用于制备高速钢、硬质合金等复合材料,提高材料的性能。

2.珠宝首饰领域

高品质的大颗粒金刚石在珠宝首饰领域具有极高的价值。金刚石的颜色、透明度、纯净度等因素决定了其观赏价值和收藏价值。MPCVD法制备的金刚石具有优异的物理性能和美观的外观,可用于制作高端珠宝首饰。

3.科学研究领域

金刚石具有独特的物理性质,如高热导率、高电导率、高硬度等,使其在科学研究领域具有广泛的应用前景。MPCVD法制备的直径4英寸、厚度2毫米的金刚石微波材料可用于为“人造太阳”全超导托卡马克核聚变实验装置传输微波能量。

4.半导体领域

金刚石具有优异的导电性和热导性,可用于制备半导体器件。MPCVD法制备的金刚石晶体具有较高的晶体完整性,有利于提高半导体器件的性能。

参考来源:

河北日报,因地制宜发展新质生产力丨“河北造”金刚石助“人造太阳”点火

磨库网,不同结构的CVD化学气相沉积装置概述

权乐,CVD 金刚石膜研究进展

许坤等,MPCVD 法生长曲面多晶金刚石薄膜研究

产思义等,2 英寸 MPCVD 光学级均匀金刚石膜的制备研究
