导热系数高达738.6 W/mK!垂直石墨烯热界面材料新突破!


来源:www.188betkr.com 山川

[导读]近日,武汉理工何大平、王哲团队针对用于高效散热的TIMs的开发取得最新进展。

www.188betkr.com 讯随着高端信息产业的高速发展,电子器件朝大功率化和高集成化发展,使得电子设备在使用过程中产生大量的热量,如果这些热量保存在电子器件中,电子设备的使用寿命将会大大缩短。有研究表明,电子元器件温度每升高2℃,电子元器件使用寿命下降10%,电子元器件在50℃时的使用寿命只有在25℃时的1/6。因此,要想使电子器件有更长的使用寿命,必须解决器件的散热问题。



通常,在发热的元件和散热器中间填充热界面材料(TIMs),可以在两个表面形成良好接触,驱除其间热导率较低的空气,从而实现较好的散热效果。TIMs需要具有优异的可压缩性和适当的厚度,以满足器件设计和制造公差的要求,同时也能够符合粗糙的装配表面,以减少界面热阻。然而,由于散热性能有限,现有的商用TIMs无法满足功率密度显著增加的器件的需求。


近日,武汉理工何大平、王哲团队针对用于高效散热的TIMs的开发取得最新进展。在这项工作中,基于垂直石墨烯单体(VGMs)内银浆的体积收缩,实现了超高kt (738.6 W/mK)和低r接触(29.2 Kmm2/W)的TIMs。出色的kt来自垂直排列的石墨烯薄膜(GFs),具有出色的面内导热性。此外,GFs之间的银浆加热后会收缩,导致GFs软端暴露,形成可变形的表面,从而实现r接触的显著降低。此外,受益于GFs的高面内导热系数,所得VGM TIMs在热管理测试中显示出优越的散热效率,分别比Cu和最先进的商用TIMs高66.7%和143.9%。与最先进的TIMs相比,VGM TIMs的散热效率提高了~2.44倍。该研究结果为先进的TIMs和热管理应用提供了实用的设计指南。研究成果以“Deformable surface design of vertical graphene thermal interface materials for efficient heat dissipation”为题发表在《Cell Reports Physical Science》。

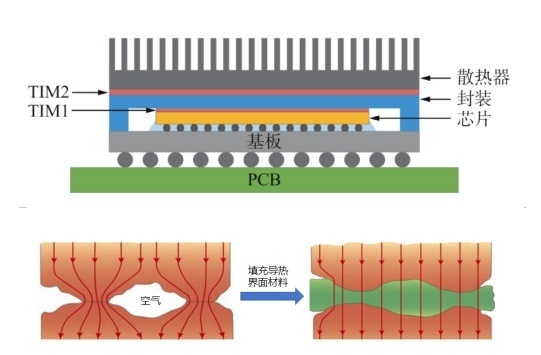

热耦合机理及VGM的制作原理图

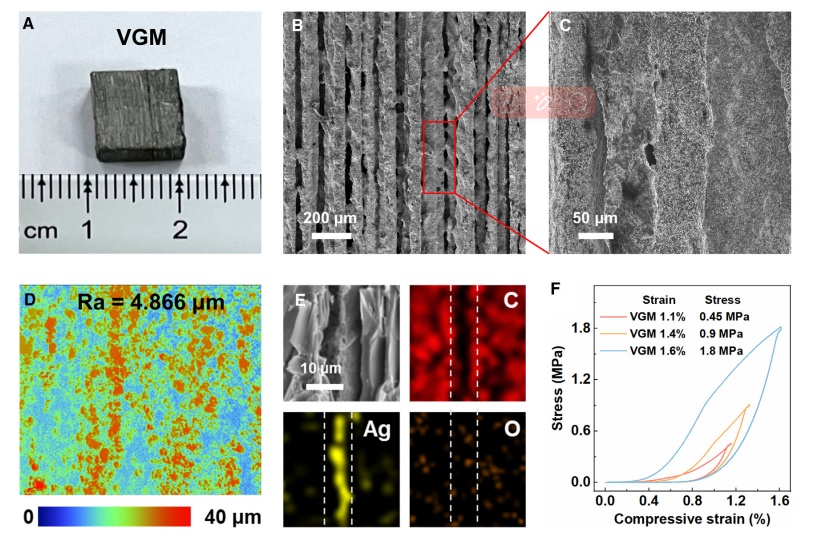

VGM的结构特征

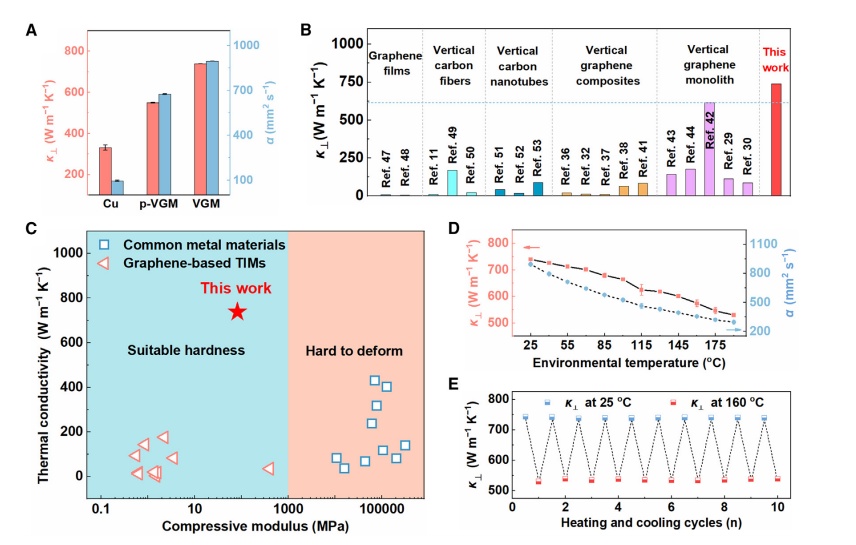

VGM的导热性能



实际散热性能


(www.188betkr.com 编辑整理/山川)

注:图片非商业用途,存在侵权告知删除


推荐 9

作者:山川

总阅读量:10338184

相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:www.188betkr.com "的所有作品,版权均属于www.188betkr.com ,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:www.188betkr.com "。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
