吕坚院士团队:3D打印莫来石增强的碳化硅气凝胶复合材料


来源:3D科学谷

[导读]香港城市大学吕坚院士团队最新发表在Small期刊上的题目为 “3D-Printed Mullite-Reinforced SiC-Based Aerogel Composites” 的文章,制备出了具有优异力学性能且可以实现精确热管理功能的碳化硅气凝胶复合材料。

www.188betkr.com 讯香港城市大学吕坚院士团队最新发表在Small期刊上的题目为 “3D-Printed Mullite-Reinforced SiC-Based Aerogel Composites” 的文章,制备出了具有优异力学性能且可以实现精确热管理功能的碳化硅气凝胶复合材料。具有这种结构的气凝胶复合材料可用于汽车电池或精密器件(如集成电路、输入/输出芯片)的隔热保护,并且有望应用在电磁波吸收,污染吸附,催化剂载体,电子或燃烧设备和储能装置的高温过滤器等领域。



研究亮点

1.解决了气凝胶复合材料压缩强度低,杨氏模量小的问题:合理调节3D打印墨水成分,添加Al2O3,有目的地提升力学性能。样品的压缩强度可达1.365 MPa, 杨氏模量21.8 MPa,高于同类材料一个数量级,能够有效应用于复杂结构中。

2.分层多孔结构赋予样品更为优越的隔热性能:3D打印设计的毫米级孔和烧结过程中原位生成的介孔,使材料具备高孔隙率(90%)、低密度(0.26g/cm3)及超低导热系数(0.021W?K/m)。

3.此碳化硅气凝胶复合材料的制备方法简单且设计自由度高。3D打印可以实现成分和结构的高设计性,后续烧结过程中碳化硅纳米线原位生长又避免了单独制备气凝胶的繁琐步骤。


研究背景

热管理材料是绿色能源时代中帮助提高能源效率,发掘器件最佳使用性能的关键一环。碳化硅气凝胶材料不仅具有优良隔热性能,而且相较于其他成分的气凝胶具有耐腐蚀,抗高温,不易氧化的特点,是一种安全稳定的环保材料。但气凝胶质地蓬松,所以其大规模应用受制于其强度的缺乏。构建碳化硅气凝胶复合材料不仅可以确保一定隔热性能,也可以使力学性能得到保证。


内容简介

本工作提出了一种制备3D打印莫来石增强碳化硅气凝胶复合材料(Mullite-Reinforced SiC-Based Aerogel Composites, MR-SiC ACs)的方法。首先,配制适合直接墨水书写(DIW)的浆料,实现预制件生产。后续通过两步烧结过程实现碳化硅复合材料的制备。3D打印的结构不仅提供了后续烧结过程中原位SiC纳米线生长所需的合适的空间,而且可以作为支撑骨架提升压缩强度。MR-SiC ACs材料的隔热性能受益于多孔的打印结构以及大量SiC纳米线交错形成的介孔。同时烧结后的骨架表面形成的Si-O-Al非晶层也在一定程度上阻断了热的传播。所以,MR-SiC ACs的设计理念满足了如今绿色能源时代对热管理电子产品的需求:轻质、节省空间、足够的力学强度且具有优异隔热性能。此外,3D打印与原位生长相结合的手段有望简化现有气凝胶复合材料的制备,挖掘更多应用。


图文解读

图1. Al2O3/Cf/SiO2墨水性能演示。Al2O3/Cf/SiO2油墨的流变行为:(a) 储能模量 (G') 和损耗模量 (G'') 作为剪切应力的函数;(b) 粘度作为剪切速率的函数。(c)-(h) 具有复杂形状的打印样品展示。

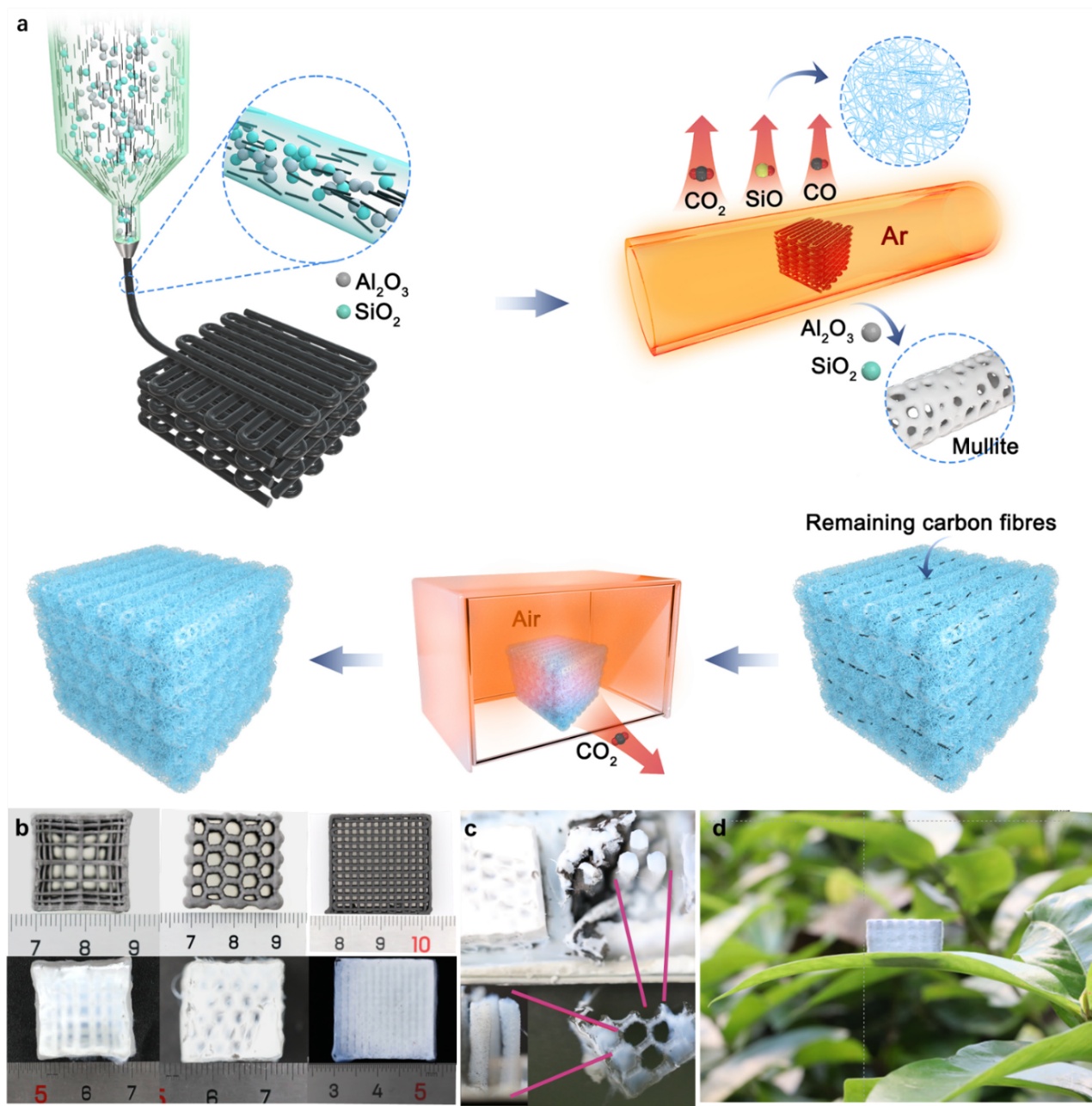

图2. MR-SiC AC的DIW过程。(a) 制备3D 打印MR-SiC AC 的流程图。(b) 不同印刷孔形状样品烧结前后的照片。第一列显示使用 Cf/SiO2墨水打印的样品,另外两列显示使用 Al2O3/Cf/SiO2墨水打印的样品。(c) 样品组织的宏观分布。(d) 密度为 0.15 g/cm3的3D打印MR-SiC AC样品平衡于一片叶子上的照片。

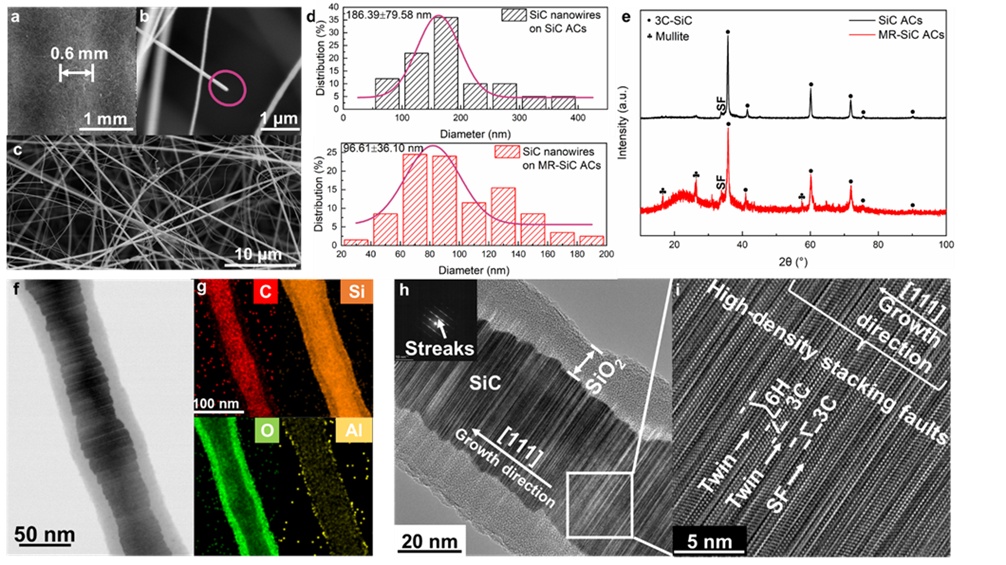

图3. MR-SiC AC的形态结构表征。(a) 烧结后打印骨架和孔的SEM图像。(b) 纳米线尖端。(c) SEM图像显示纳米线具有粗糙的表面。(d) SiC AC (SiC aerogel composite) 和MR-SiC AC中SiC纳米线的平均直径分布。(e) SiC AC和MR-SiC AC的XRD结果。MR-SiC AC上单根SiC纳米线的TEM表征:(f)、(g) 明场像和相应的TEM-EDS结果;(h) TEM图像和对应的电子衍射图(插图);(i) 对应的HRTEM图像。



图4. SiC ACs和MR-SiC ACs的热性能。(a) 表明热氧化稳定性的TGA曲线。左上方插图为影片截图,显示了样品的耐火特性。下方的插图显示了纳米线在1200°C烧结30分钟前后的形貌变化。(b) 热导率与隔热材料最高工作温度的关系。(c) 一朵鲜花放在燃烧酒精火焰的石棉网上,在没有(c1)和有MR-SiC AC(c2)的情况下,其形态随时间发生变化的照片。


图5. SiC ACs和MR-SiC ACs的力学性能。(a) SiC AC和MR-SiC AC在压缩实验中的应力-应变曲线。(b) 热绝缘材料的杨氏模量与密度的关系。(c) SEM图像显示纳米线成束集结的A区和重叠交叉的B区。(d) 热绝缘材料的热导率与密度和强度的三维图。


此工作以“3D-Printed Mullite-Reinforced SiC-Based Aerogel Composites” 发表在Small。


(www.188betkr.com 编辑整理/空青)

注:图片非商业用途,存在侵权告知删除

推荐 5
相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:www.188betkr.com "的所有作品,版权均属于www.188betkr.com ,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:www.188betkr.com "。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
