www.188betkr.com 讯近日,华南理工大学发光材料与器件国家重点实验室夏志国教授课题组研制了一种组成极为简单的MgO:Cr3+近红外荧光透明陶瓷。论文中报道所制作的蓝光激光驱动近红外光源器件输出功率达到目前最高纪录的6W,并展示了其在远距离夜视补光和无损检测成像等领域的应用。
蓝光发光二极管(LED)催生了第四代半导体照明技术,新应用需求对光源器件提出了更高的要求,蓝光激光二极管(LD)结合荧光转换材料成为一个重要的发展方向。区别于LED光源,新一代激光荧光光源由极亮的蓝光LD泵浦荧光转换材料制作,并在航空航海照明、水下照明、激光荧光显示投影仪以及大功率近红外光源器件等应用中具有巨大潜力。

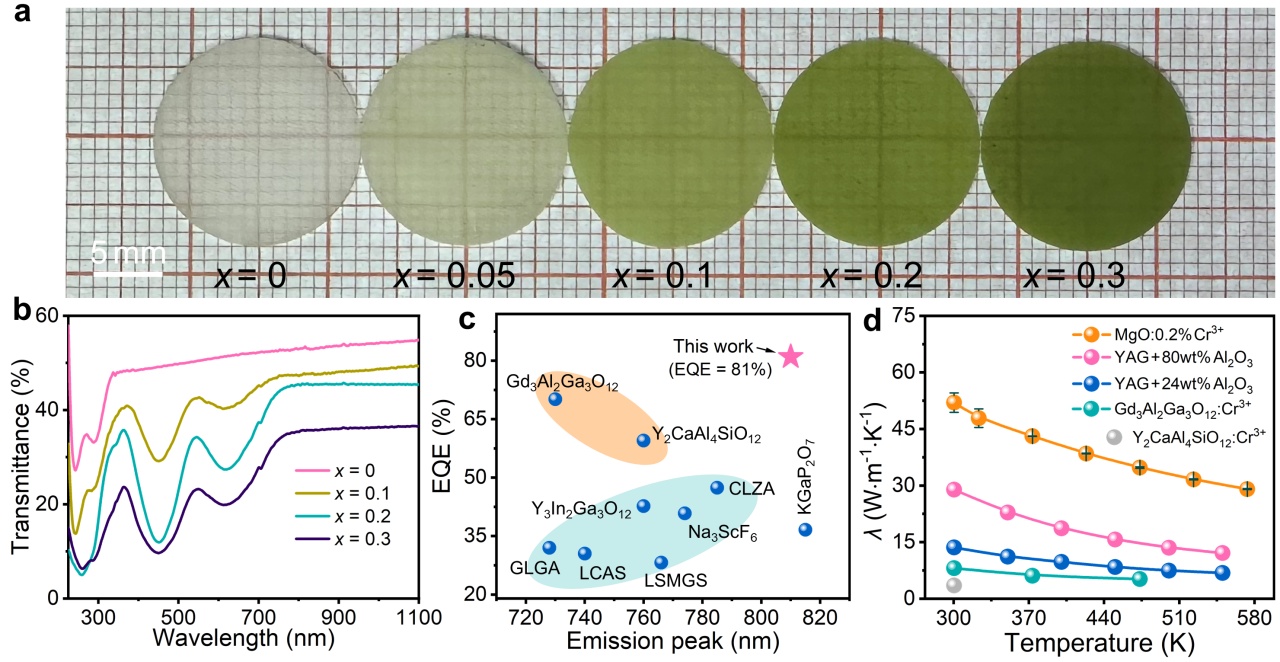

该项研究发明了一种接近“性能完美”的高稳定性MgO:Cr3+荧光透明陶瓷(中国发明专利,ZL202211147958.4),其宽带近红外发光发射峰值810nm,取得了迄今为止的最高外量子效率(81%)。

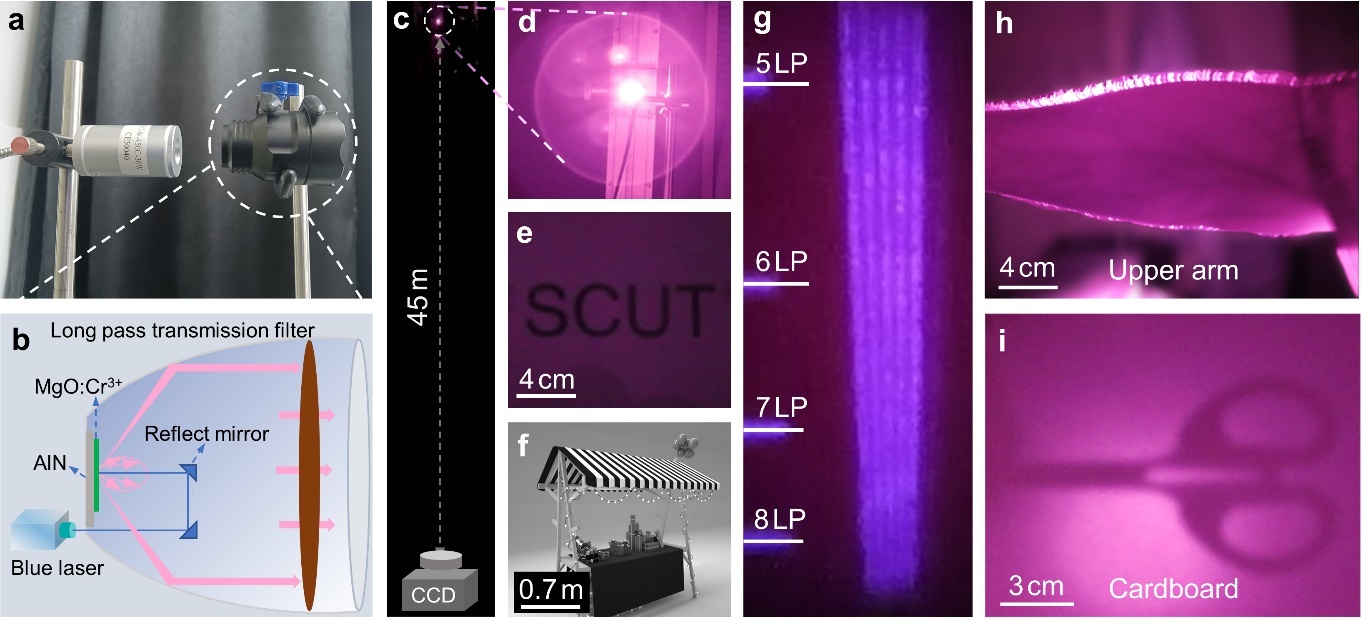

采用该项技术搭建的原型器件可穿透3cm厚的不透光硬纸板,实现剪刀模型成像,其成像分辨率为6lp/mm。这种全新的激光驱动大功率近红外光源在夜视补光、工业探伤设备及医疗器械的无损检测成像等领域具有广泛应用前景。
华南理工大学材料科学与工程学院/发光材料与器件国家重点实验室博士研究生刘高超为第一作者,夏志国教授为通讯作者。该项研究工作得到了国家自然科学基金、国家重点研发计划和广东省珠江人才计划资助。
来源:华南理工大学物理与光电学院、科学网
(www.188betkr.com 编辑整理/空青)
注:图片非商业用途,存在侵权告知删除
