揭示硬碳负极支持钠离子电池快充机制 | 进展


来源:中国科学院物理研究所

[导读]中国科学院物理研究所/北京凝聚态物理国家研究中心胡勇胜研究员、陆雅翔副研究员与荷兰代尔夫特理工大学Marnix Wagemaker教授等合作,在基于硬碳负极的安时级钠离子电池快充机制研究中取得进展。

www.188betkr.com 讯硬碳作为一种非晶态碳材料,其微观结构具有无序分布的类石墨层片、丰富的边缘和表面缺陷以及独特的纳米孔洞结构。作为钠离子电池负极材料时,硬碳在充放电过程中呈现出双电压区域特征:一个是在较宽电压范围的斜坡区(约1.1 V至0.1 V),另一个是低电压范围的平台区(约0 .1 V至0 V)。由于平台区容量对应的电压与钠金属的沉积电位相近,硬碳在高电压斜坡区与低电压平台区共存的储钠特征,使其被视为实现高功率快速充放电的一大挑战。此外,鉴于硬碳材料结构上的复杂性和性能多样性,关于其储钠的具体机制仍存在争议,并未形成统一理论。截至目前,尽管硬碳负极在快充性能方面具有潜力,但在基于安时级规模电池的实际应用上,即能够支持大电流快速充电且保持良好循环稳定性的钠离子电池研究报道仍相对较少。

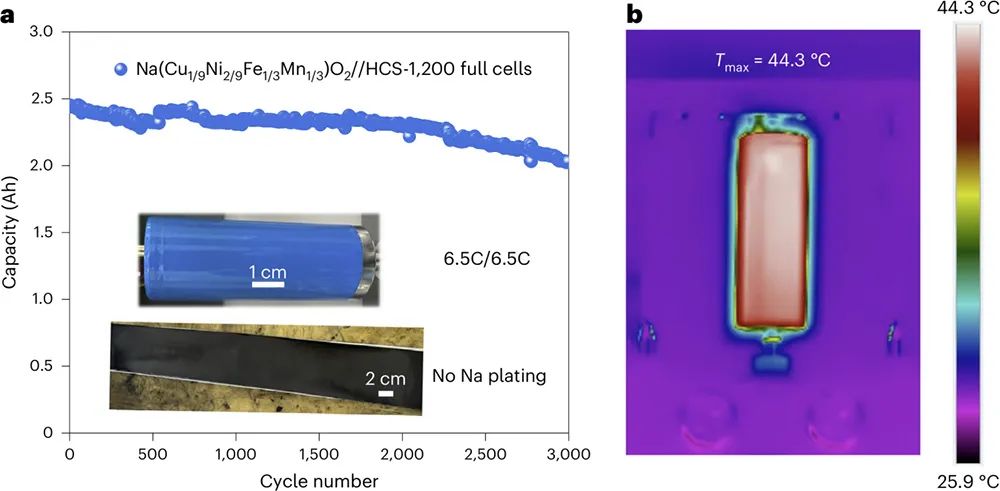

图1?钠离子电池快充性能与满充态表面温度


最近,中国科学院物理研究所/北京凝聚态物理国家研究中心胡勇胜研究员、陆雅翔副研究员与荷兰代尔夫特理工大学Marnix Wagemaker教授等合作,在基于硬碳负极的安时级钠离子电池快充机制研究中取得进展。该研究团队通过控制碳化温度成功制备出具有不同微观结构的硬碳球材料,并在Ah级圆柱型电池中进行评测。他们开发的26700型圆柱钠离子电池,具备6.5C的快速充放电能力,能在约9分钟内充满83%的容量,并实现3000次连续充放电循环(100%充放电深度),满充态电池表面温度的峰值仅为44.3°C左右。这种电池所采用的硬碳负极,通过其精准纳米楔形孔的设计(~1 nm孔径),展示了优异的快充性能和高面积容量(约2.2 mAh/cm?),同时避免了金属钠的析出问题。

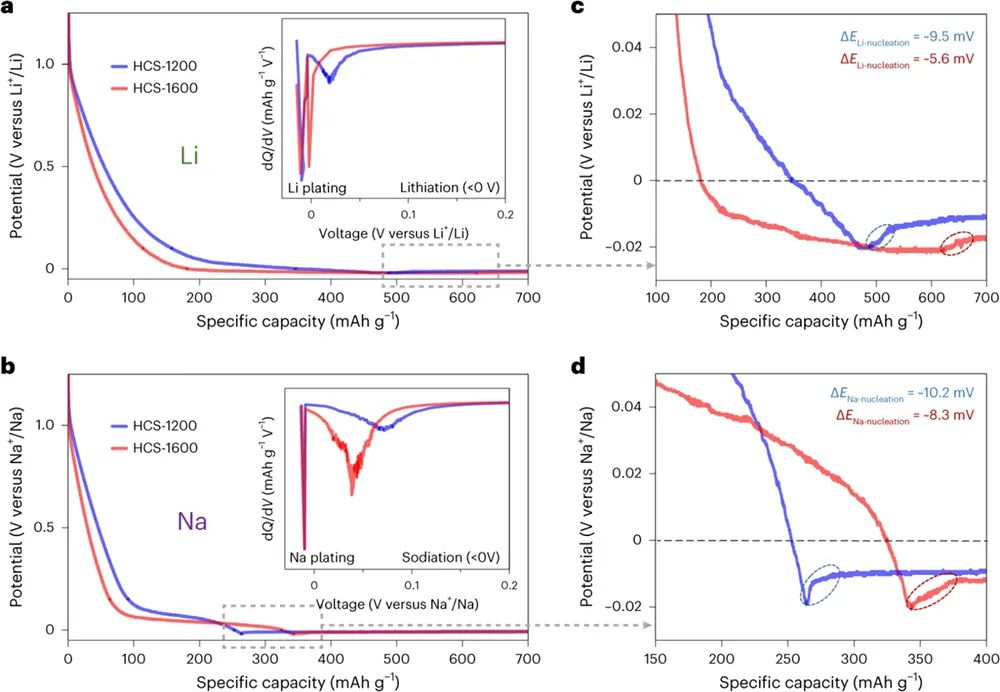

图2?锂/钠在硬碳中存储的电化学曲线


该研究引入锂作为“探针”比较研究硬碳的储锂和储钠行为,通过过放电实验获得形核过电势之前未被充分认识的容量,发现了锂钠电化学行为的异同:即两者在0 V以下都有隐藏的平台容量,储锂隐藏的容量更多,原因在于嵌钠相对于嵌锂约有30-40 mV略正的平台电位。之后分别研究了斜坡区和平台区的储锂和储钠行为。


对斜坡区而言,发现Li和Na的斜坡容量比为1.8,这与文献统计的结果一致。同时我们注意到钠离子和锂离子的投影面积比例也恰好为1.8,这预示着Li和Na在斜坡区的存储活性位点相同。通过DFT模拟Li/Na在石墨层边缘的吸附,发现无论是锂还是钠,都倾向于选择相同的吸附位点。由于Li离子尺寸较小,在同样的表面区域,可容纳更多。之后我们采用程序升温脱附结合质谱(TPD-MS)技术量化碳缺陷浓度,根据活性表面积计算出的斜坡区贡献容量与实验数据相符。这些都证实了斜坡区容量对应Li/Na在相同缺陷位点的吸附。

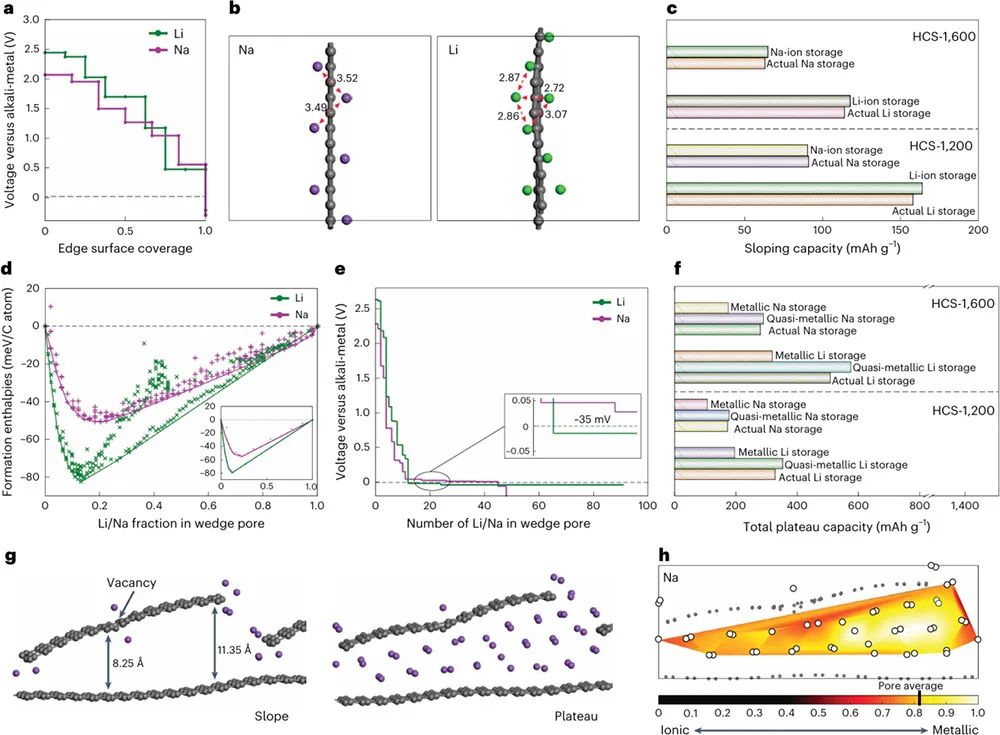

图3? 硬碳负极存储机制的定量化分析


对平台区而言,构建楔形孔模型模拟出电压曲线。发现钠化开始于边缘和空位等缺陷,之后为孔隙填充阶段,每层碳内表面与1-2层Na层接触。根据DFT优化的Na-Na和Li-Li平均距离(3.57 ?和2.84 ?),以及平台容量与封闭孔体积呈正相关,成功预测了锂、钠的平台容量。Bader电荷分析显示完全钠化状态下约20%价电子转移至碳基质,说明钠以准金属状态存在;尽管锂与钠的反应路径相似,但能够适应更小的孔径。联苯-DME化学探针和电子顺磁共振测试进一步证实了封闭孔内锂、钠处于准金属态而非金属态。分子动力学模拟显示,在纳米尺度上,楔形孔内钠层对扩散无明显阻碍,两个钠原子可在1-3皮秒时间内协同形成偶极子并进行快速单向运动,表明在当前结构下快速扩散的可能性。

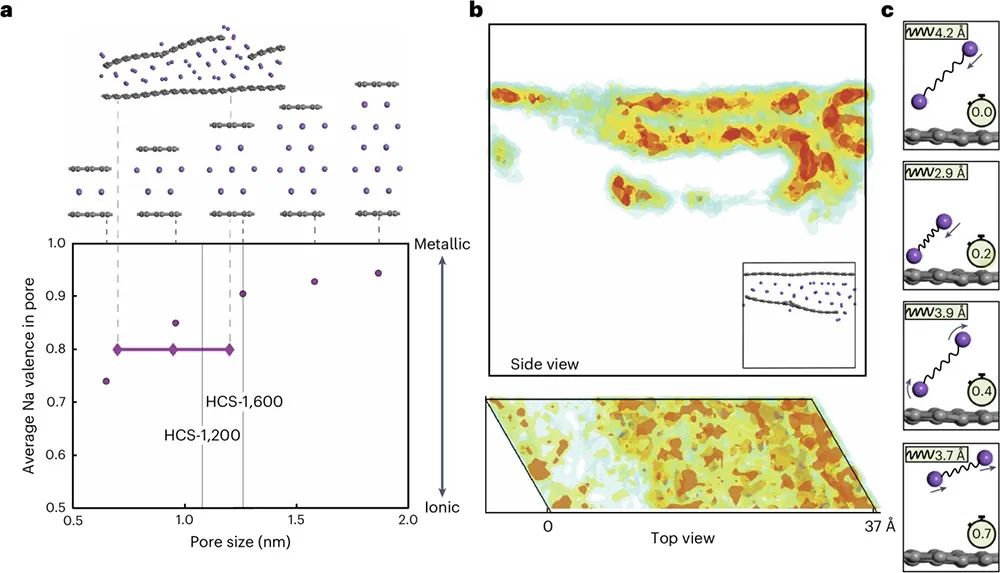

图4 ?纳米楔形孔的动力学分析


该研究还揭示了孔隙尺寸对硬碳材料中储钠和储锂性能的关键作用,指出理想的孔径大小约在1 nm左右,有利于减少负极表面暴露引发的能量损耗,并能有效促进快速充电过程。类似于欠电位沉积(UPD)机制,在孔隙内部形成的2-3层钠原子或3-4层锂原子的吸附结构,能够与碳基底发生相互作用,从而降低系统的能量势垒,实现接近零沉积电位的理想状态。这种微观结构特征确保了在电化学反应过程中硬碳与碱金属离子间形成稳定的接触界面,进而阐明了硬碳作为高性能、快充型钠离子电池负极材料的内在机制。


该研究工作不仅展示了基于无定形碳负极的安时级钠离子电池的快充特性,还明晰了钠在无定形碳中的存储位置、存储状态和扩散方式问题,为低成本、高性能钠离子电池碳负极材料的设计制备打下了坚实的科学基础。


相关研究成果以“Origin of fast charging in hard carbon anodes”为题发表在国际能源领域顶级期刊Nature Energy上。中国科学院物理研究所李钰琦博士为该论文第一作者,中国科学院物理研究所胡勇胜研究员,陆雅翔副研究员和荷兰代尔夫特理工大学Wagemaker教授为共同通讯作者。


本工作得到了国家重点研发计划(2022YFB2402500),国家自然科学基金(52122214 和52072403),中国科学院青年创新促进会(2020006)和江苏省碳达峰碳中和科技创新专项资金(BE2022002-5)的支持。


(www.188betkr.com 编辑整理/乔木)

注:图片非商业用途,存在侵权告知删除!

推荐 5
相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:www.188betkr.com "的所有作品,版权均属于www.188betkr.com ,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:www.188betkr.com "。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
