光伏玻璃“没米下锅”的时候,也得靠它搞石英砂!


来源:www.188betkr.com 昧光

[导读]高岭土尾矿分选提纯石英砂研究进展如何?

www.188betkr.com 讯为助力碳中和、碳达峰目标,我国光伏玻璃需求量近年来快速增长,从而使光伏玻璃用低铁石英砂(ωFe2O3≤0.010%)供应趋紧,因此高岭土伴生型石英制备低铁石英砂备受关注。


1、高岭土伴生型石英砂资源丰富,技术简便


我国高岭土资源丰富,储量达75239.66万吨,高岭土伴生型石英砂广泛存在于我国福建漳州、江西宜春、广西北海等地,是除石英岩矿、风积型石英砂、海相沉积型石英砂外重要的玻璃硅质原料。与石英岩矿不同,高岭土伴生型石英的粒度,SiO2、Al2O3、Fe2O3等主要化学成分随高岭土沉积作用波动很大,具有显著的区域性特点,同一矿区不同粒度的高岭土伴生型石英的可选性差异显著,对此种类型石英资源的开发利用有其独特之处。

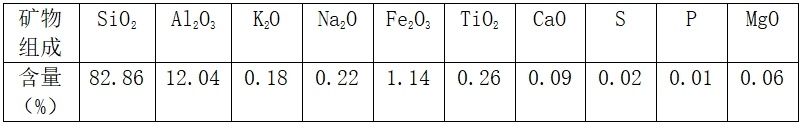

某高岭土尾矿多元素分析

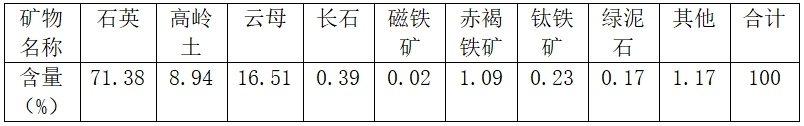

某高岭土尾矿矿物组成分析


高岭土与其伴生型石英、长石云母等其他铝硅酸盐矿物在原生粒度组成方面存在天然差异。生产实践中对高岭土物理提纯过程(如解离、分级等),同时也是对石英、长石等其他铝硅酸盐矿物的富集过程,高岭土伴生型石英通常富集在高岭土物理提纯的尾矿中。因此,对高岭土伴生型石英分粒级选矿提纯的研究通常以含石英的高岭土原矿或高岭土物理提纯尾矿为对象。


高岭土伴生型石英砂也可称为砂质高岭土,主要成分多为高岭土、石英、云母、长石、有机物、氧化铁等矿物。一般3~6t原矿能选出1t高岭土精矿,产出的砂质尾矿中含量最高的石英砂较有价值的去处还是加工成石英粗砂产品,作为光伏玻璃用石英砂等中高端原材料的工业化提纯技术尚不完备,但在研究领域石英砂的回收率和品位已经达标。


2、高岭土伴生型石英砂回收率喜人,品位达标


高岭土伴生型石英砂通常可在高岭土物理选矿的尾矿中富集,石英砂品位和回收率已然很是可观。


张玉梅等对广东某伴生有石英的高岭土矿进行选矿试验研究,将可用作玻璃原料的+0.6mm粒级进行了“拣选—磨矿—磁选”与“磨矿—磁选”两种工艺对比试验。结果表明,+0.6mm粒级经磁选后均可获得Fe2O3含量小于120μg/g的石英精矿,?0.60+0.10mm粒级产品经磨矿—磁选可获得SiO2含量为99.04%、Fe2O3含量为104.46μg/g的石英精矿,可达到光伏玻璃用石英砂的标准。


胡廷海等对广西某高岭土尾矿进行擦洗、磨矿、分级、强磁选和浮选获得Fe2O3含量为74μg/g、SiO2品位为99.89%、SiO2回收率为94.61%的石英砂。


谢恩俊等采用“磨矿?水力分级?磁选?浮选”选矿工艺流程对福建高岭土尾矿进行选矿提纯试验研究,获得0.6~0.125mm粒级含量大于95%、SiO2含量99.62%、Al2O3含量0.065%、Fe2O3含量92μg/g的石英精砂,满足光伏玻璃用低铁石英砂的质量要求。


尚德兴等采用“磨矿?分级?重选?磁选?擦洗?浮选”工艺对福建某高岭土尾矿中的石英进行选矿提纯,获得的石英精矿SiO2含量为99.29%、Al2O3含量为0.27%、Fe2O3含量为0.0029%,满足太阳能光伏、光热超白玻璃用低铁石英砂质量要求。


冯海生通过磨矿、筛分、磁选、浮选等工艺回收的石英砂精矿绝对产率为34.29%,精矿中w(SiO2)为99.53%,w(Al2O3)为0.14%,w(Fe2O3)为56ppm。


王前等对福建某砂质高岭土尾矿含有的石英、云母、高岭土等有价矿物进行综合回收选矿试验研究。采用分级磨矿、擦洗分级、磁选十分级、磁选十浮选十分级等联合选矿工艺流程,分别选出云母粉、高岭土、石英砂和硅微粉等精矿产品,其中石英砂精矿SiO2含量99.10%,Fe2O3含量0.017%,达到平板玻璃一级品标准。


张乾伟以广西合浦某高岭土物理选矿尾矿为实验对象,研究了分粒级选矿提纯对高岭土伴生型石英制备低铁石英砂的影响规律。结果表明,高岭土伴生型石英矿中+2mm粒级的SiO2、Al2O3、Fe2O3含量优于0.71~2mm、0.125~0.71mm粒级相应指标;采用磨矿-分级-磁选-浮选的分粒级选矿提纯工艺,不同粒级所得浮选石英精砂的Fe2O3含量均不低于0.016%;对+2mm粒级浮选精砂分别采用硫酸、草酸与氢氟酸、草酸为酸浸介质所得石英精砂的Fe2O3含量分别降至0.0091%、0.0054%,满足光伏玻璃、光学玻璃用低铁石英砂的Fe2O3含量要求。


结语


随着脉石英、优质石英岩资源的减少,部分高岭土伴生型石英有望通过选矿提纯达到低铁石英砂的指标要求,因此这部分石英砂更不该被抛弃。


参考来源

王前,等:高岭土尾矿综合回收选矿试验研究,山东华特磁电科技股份有限公司

冯海生,从高岭土矿尾矿中回收石英砂试验研究,中核赣州金瑞铀业有限公司

张乾伟,等:高岭土伴生型石英分粒级制备光伏玻璃用石英砂,中建材玻璃新材料研究院集团有限公司

尚德兴,等:高岭土尾矿制备光伏玻璃用低铁石英砂,中建材蚌埠玻璃工业设计研究院有限公司

谢恩俊,等:高岭土尾矿制备光伏玻璃用低铁石英砂的提纯试验研究,中建材蚌埠玻璃工业设计研究院有限公司

张玉梅,等:广东某高岭土矿中石英选矿提纯试验研究,武汉理工大学


(www.188betkr.com 编辑整理/昧光)

注:图片非商业用途,存在侵权告知删除!

推荐 9

作者:昧光

总阅读量:10586087

相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:www.188betkr.com "的所有作品,版权均属于www.188betkr.com ,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:www.188betkr.com "。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
