www.188betkr.com 讯俗称“工业大米”的MLCC，身型小但功能强悍，市场大且火爆。作为陶瓷电容器的主要类别之一，射频微波MLCC与常规MLCC有什么不同之处？发展趋势如何？下面我们一起来了解。

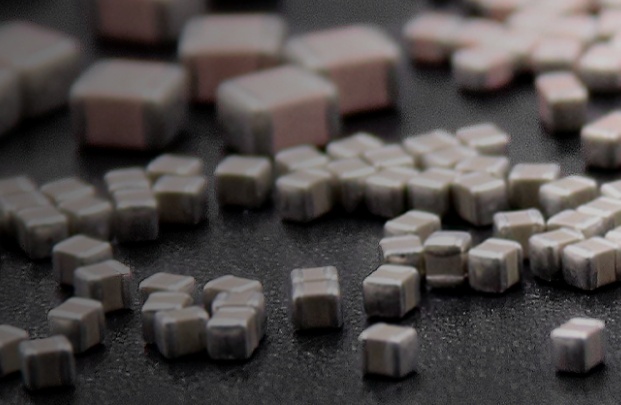

射频微波MLCC，来源：达利凯普
射频微波MLCC发展历程

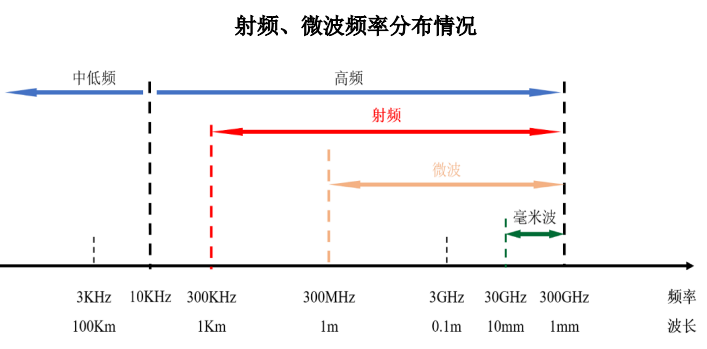

在了解射频微波MLCC前，我们先来弄清楚什么是射频？什么是微波？
射频（RF）一般指频率范围为300kHz~300GHz之间的电磁波；微波一般是指频率在300MHz~300GHz之间的电磁波，处于射频频段的高频部分。在整个电磁波谱中，射频/微波处于普通无线电波与红外线之间，是频率最高的无线电波，其频带宽度比所有普通无线电波波段总和大1000倍以上，可携带的信息量巨大。直观来讲，从手机和Wi-Fi到卫星通信和雷达系统，各领域间想要实现无缝无线连接和高效数据传输，就得靠射频微波技术。
由于射频微波电路大多具有高频率、高功率、高可靠等特点，要求应用于该领域的电子元器件产品具有较高性能，且可以在极端环境下正常工作。射频微波MLCC正符合该特点，可用于射频微波电路中。
射频微波MLCC是指用于电子整机射频微波电路的MLCC，属于Ⅰ类陶瓷电容器类别。它起源于国外，早期在国际上，片式射频微波MLCC和玻璃釉电容器列入玻璃介质电容器之列。21 世纪初，随着第三代移动通信系统（3G）、无线局域网、新一代交换机、全球卫星系统等行业的快速发展，市场对在射频、微波频段下具有高品质因数射频微波MLCC的需求量逐步上升，射频微波MLCC的市场规模快速扩张。

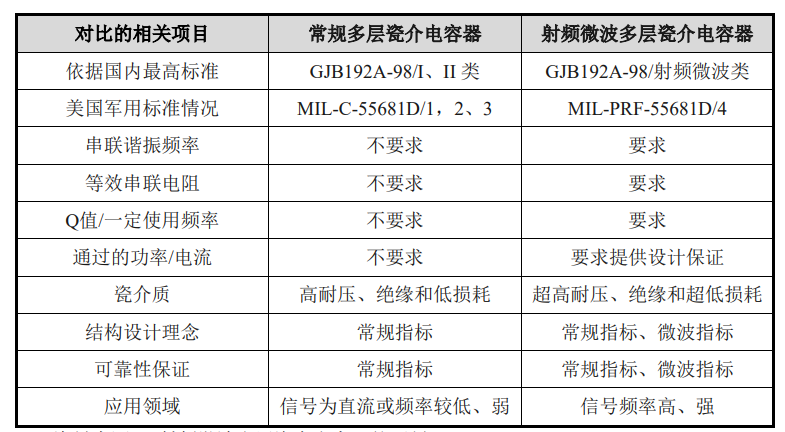

射频微波MLCC VS 常规MLCC，有啥不同？
射频微波MLCC具有体积小、电压高、质量轻、安装方便、功率损耗小、Q值高、性能指标稳定、使用频率范围宽、可靠性高，在射频微波频率下能通过较大的射频电流的技术特点。与常规高频电容器相比，射频微波特性优良，其ESR更小，Q值更高，在通过射频微波信号时，能容允强度更强的信号通过，同时，电容器的功率损耗小，发热功率小，射频大功率电容器热失效风险大大降低。
由于射频微波MLCC产品相较常规MLCC的使用场景更复杂，如军工电子设备需要在极寒或极热环境中使用、通讯基站所分布在气候条件差异较大的不同环境中，这些因素使其对电容的容值、可靠性和一致性要求较高。因此，射频微波MLCC对材料、工艺技术要求较特殊，主要体现在以下方面：
1）陶瓷介质：射频微波MLCC通常采用低介电常数的微微波介质陶瓷材料，该类瓷料可在高频条件下具有低损耗，高耐压，高稳定的特性。典型的低介电常数微波介质陶瓷材料主要有：氧化铝系陶瓷、硅酸盐系陶瓷、磷酸盐系陶瓷等。
2）电极材料：射频微波MLCC内电极金属浆料主要采用纯铂金属浆料、纯钯金属浆料、低钯量银钯合金金属浆料、纯铜金属浆料，甚至是纯银金属浆料这5种类型。一般采用纯钯金属浆料较为常见，或者采用导电性好的铜或银，使产品高频下Q值更高。
3）工艺复杂：相对来说，高频MLCC并不是一项特别难的技术，但是要做到高Q值的一致性较为困难，需要解决解决内电极与陶瓷体匹配问题、陶瓷介质致密性问题，射频性能指标测试问题等工艺难点。
射频MLCC制备流程
4） 测试技术：射频微波MLCC的精度要求高于常规MLCC，需要专用的设备对射频微波MLCC进行精确测试分选；射频微波MLCC需要使用阻抗分析仪等专门设备测试ESR等射频性能，使用专门测试系统在高频大功率条件下测试射频击穿电压、额定射频电流的参数。
射频微波MLCC的细分市场
经过多年的技术发展，射频微波MLCC的技术日益成熟，使用场景逐步从军用品拓展到民用品种，与MLCC行业总体发展趋势相似。
1、通信市场
通信市场是射频微波MLCC用量最大的市场之一，约占市场份额的35%，主要应用场景为移动通信基站中的功放模块。2020年后，5G时代来临，相比4G网络，5G网络的频率更高，但是频率越高意味着随着距离增加信号衰减越快，因此为了获得相同的覆盖区域，必须提高基站布置密度，5G 基站的建设对射频微波 MLCC有大量的需求。

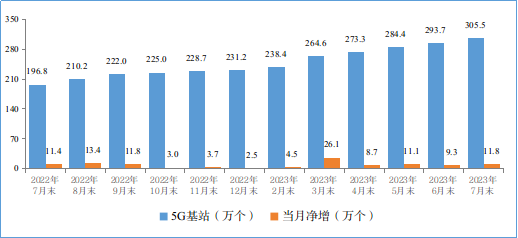

5G基站总数和当月新建情况
据工信网发布信息，截止到今年7月末，我国5G基站总数达305.5万个。随着5G通信的不断普及、5G基站的快速建设，射频微波MLCC需求量不断释放。
2、高端装备领域
高端装备领域主要包括军工、航空装备、卫星制造与应用等细分领域，作为保障国家安全的重要凭借，向来都是各个国家发展的重点行业。全球高端装备领域 MLCC市场规模近年来保持高速增长，2021年全球高端装备领域MLCC市场总体市场规模达到182亿元，预计2019-2026年全球高端装备领域MLCC市场年复合增长率10.96%。

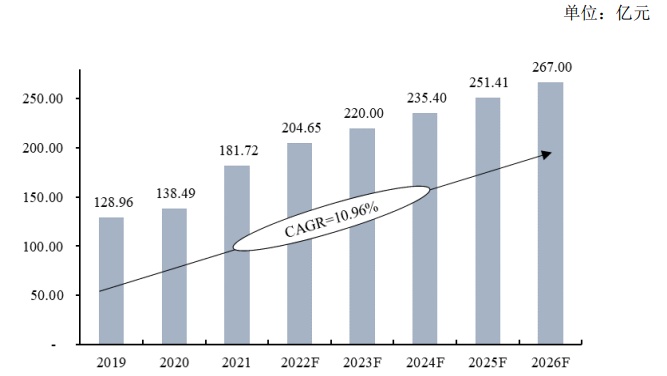

2019-2026年全球高端备领域用MLCC发展与预测
数据来源：《2022年版中国MLCC市场竞争研究报告》
射频微波MLCC主要应用于军用通信电台、相控阵雷达等射频微波组件之中，其在相控阵雷达之中应用广泛。射频微波MLCC的Q值更高，能保证相控阵雷达的准确性。当前，我国国防建设发展迅速，军用射频微波MLCC的需求量将随着国防科技工业的快速发展、军用电子化设备的不断更迭而逐步扩大。
3、医疗市场
医疗市场之中，射频微波MLCC主要应用于核磁共振医疗设备（MRI）等产品之中。每台MRI设备上都需大量使用射频微波MLCC元件，随着MRI设备不断的技术更迭、场强不断提升，射频微波MLCC全球医疗市场规模将逐年扩大。

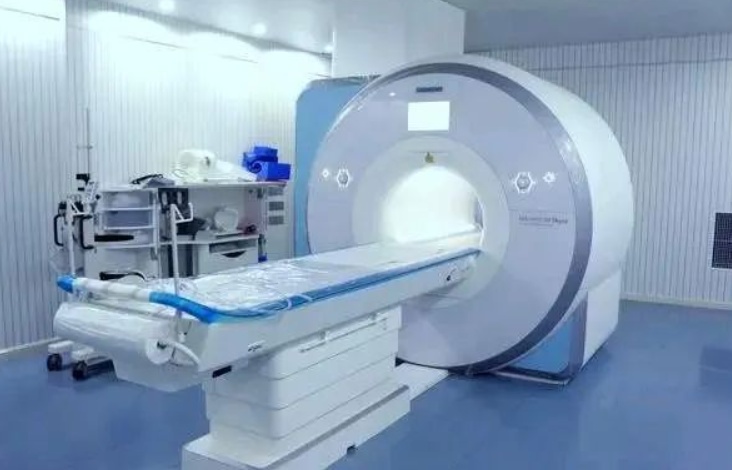

MRI设备，来源：医学影像技术园
4、轨道交通
高速铁路每0.3-0.5公里左右便需安装一组应答器（每组2-3个），每个应答器使用射频微波MLCC数量为300-400只左右。除此之外，城市建设中的地铁、轻轨等轨道交通对射频微波MLCC同样存在大量的需求。
5、射频电源
射频电源是可以产生固定频率的正弦波电压、频率在射频范围内、具有一定功率的电源。射频微波 MLCC 主要应用于射频电源的核心——射频功率放大器之中。我国射频电源产品主要应用于半导体及光伏设备领域和医疗美容领域等，该等领域的快速发展有助于推动射频微波MLCC行业的进一步发展。
除此之外，随着电子信息技术的不断发展，汽车、广播电视发射机、高功率激光切割设备等领域对射频微波MLCC都有着大量的需求，射频微波MLCC未来应用空间更加广阔。
射频微波MLCC发展趋势

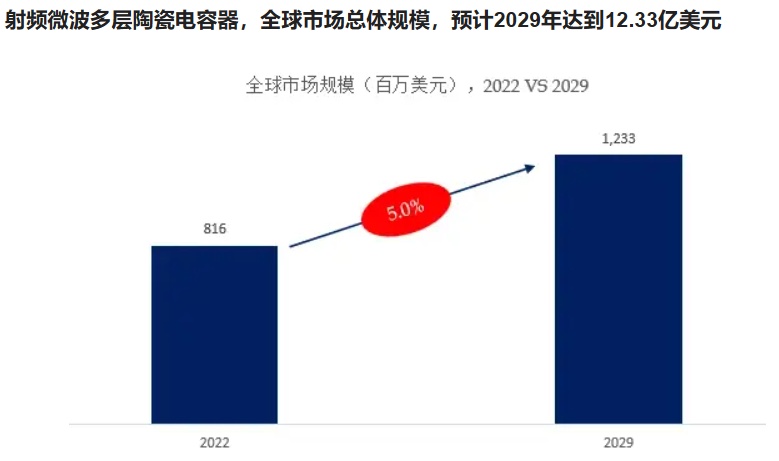

据QY Research最新研报预测，预计2029年全球射频微波MLCC市场规模将达到1233.1百万美元，未来几年年复合增长率CAGR为5.0%。
来源：QY Research
从市场竞争格局来看，与整体MLCC行业相似，全球射频微波MLCC行业较为集中，主要由国外企业占据，ATC（企业位于美国，现由日本京瓷集团下属 AVX 控股）、Knowles（楼氏集团，美国）、Exxelia（原Temex，法国）、JTI（约翰逊科技，美国）等企业在军工、航空航天等市场具有较强优势。国内有达利凯普、成都宏明、鸿远电子。

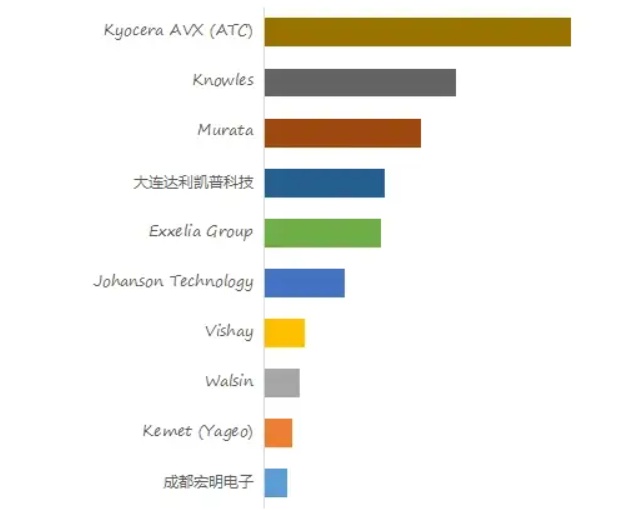

全球市场主要企业排名
QY Research最新报告《2023-2029全球射频微波多层陶瓷电容器市场研究报告》
小结
电子元器件产业是现代经济的基础产业，一直受到国家的高度重视和大力支持。近年来，以5G通讯、医疗设备、轨道交通、军工等为代表的射频微波MLCC产品主要下游产业快速发展，对射频微波MLCC的需求亦逐步提升。
我国是射频微波MLCC产品的主要市场之一，市场规模占射频微波MLCC全球总体市场规模比例较高。但是，当前我国国内市场的主要射频微波MLCC供应商仍为国外企业，中国企业在国内市场占有率较低。随着国产化进程逐步加速，国产射频微波MLCC生产商将面临更大的发展机遇。
来源：
李军：射频微波多层瓷介电容器的研制
东方财富网：2022年全球射频微波MLCC市场规模及市场份额分布情况预测分析.
QY Research：2023-2029全球射频微波多层陶瓷电容器市场研究报告
人造奇石MLCC畅谈：市场上射频微波高Q值的MLCC之内电极材料有哪些?
达利凯普招股书、普华有策
