西安交大周迪教授团队在微波介质陶瓷相关领域取得进展


来源:www.188betkr.com 山川

[导读]西安交大科研团队在低损耗温度稳定型微波介质陶瓷及介质谐振器天线领域取得新进展。

www.188betkr.com 讯微波介质陶瓷是近几十年发展起来的一种新型功能陶瓷材料,可应用于微波频段(主要是300MHz30GHz)电路中作为介质材料并完成一种或多种功能,是制造滤波器、谐振器、振荡器、移项器等微波元件的关键材料。

随着微波电子工业的迅速发展,在实用电路中对微波元器件提出了新的要求。现代移动通讯和卫星通讯系统的设计者把目标集中在缩小电路的尺寸以及提高其性能上。这就要求微波介质陶瓷应具有高的介电常数εr,高的品质因数(低的介电损耗),温度系数τf要接近于零或可调节。

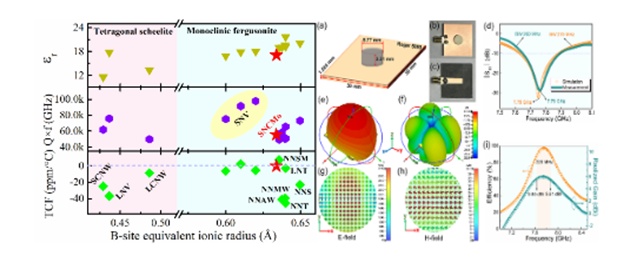

RENbO4陶瓷的介电性能与B-位离子半径的关系(★代表SNCMo@0.18陶瓷)及介质谐振器原型器件

近日,西安交通大学周迪教授团队采用Ca2+/Mo6+离子对单斜褐钇铌矿结构SmNbO4陶瓷进行Sm/Nb-位离子的同时取代,发现该体系在0.15x<0.375范围内为单斜褐钇铌相,0.375x0.7范围内为四方白钨矿,表明A位离子半径的增加有效地促进了铁弹相变(单斜褐钇铌→四方白钨矿,x=0.375),并加强了四方白钨矿结构的稳定性。SNCMo@x陶瓷εr具有组分依赖性,分布在12.0-17.7之间。[BO4]多面体的扭曲是造成谐振频率温度系数(TCF)由负转正和品质因数Q×f不规则行为的主要原因。SNCMo@0.18陶瓷实现了最佳的微波介电性能(εr~17.1Q×f~52800GHz@~8.8GHz),TCF~?1.4ppm/℃)。这项工作证明了A/B阳离子同时取代可以有效调节RENbO4材料中[BO4]多面体的畸变,从而进一步调节微波介电性能。

微波电路的介质谐振器件是微波介质陶瓷最主要的应用。在该工作中SNCMo@0.18陶瓷被设计成圆柱形介质谐振器天线(CDRA),在中心频率(7.75GHz)处具有较高的辐射效率(97.1%)和增益(5.96dBi),结合其极低的损耗和良好的温度稳定性,SNCMo@0.18陶瓷有望在X-波段卫星通信(7.62-7.89GHz)中获得应用。

该工作以《基于新型低损耗温度稳定型(Sm1-xCax)(Nb1-xMox)O4(x=0.15-0.7)微波陶瓷的卫星通讯用介质谐振器天线设计与制备》(Design and Fabrication of a Satellite Communication Dielectric Resonator Antenna with Novel Low loss and Temperature Stabilized (Sm1-xCax)(Nb1-xMox)O4(x=0.15-0.7) Microwave Ceramics)为题发表在国际期刊《材料化学》(Chemistry of Materials)上。

信息来源:西安交通大学


(www.188betkr.com 编辑整理/山川)

注:图片非商业用途,存在侵权告知删除


推荐 7

作者:山川

总阅读量:10344054

相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:www.188betkr.com "的所有作品,版权均属于www.188betkr.com ,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:www.188betkr.com "。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
