球磨机作为一种常见的粉磨设备,被广泛应用至电力、化工、矿山、水泥等加工部门。目前,市场上流行的球磨机种类繁多、功能多样、价格不一,因此企业在进行选购时面对眼花缭乱的球磨机,常常无从选择。一般地,企业在进行球磨机选用时,必须综合物料性质、磨料要求、生产环境、能耗情况等因素,科学比较和筛选,最终选出最适合其使用要求的球磨机。
目前根据筒体的形状、磨机装入的研磨介质形状、卸料方式、排矿方式、传动方式、作业特点可以将其分为短筒球磨机、中长筒球磨机、长筒球磨机、钢球磨机、棒磨机、砾石磨机、尾卸式磨机、中卸式磨机、溢流型磨机、格子型、周边型、中心传动球磨机、边缘传动球磨机、湿式磨机、干式磨机等。

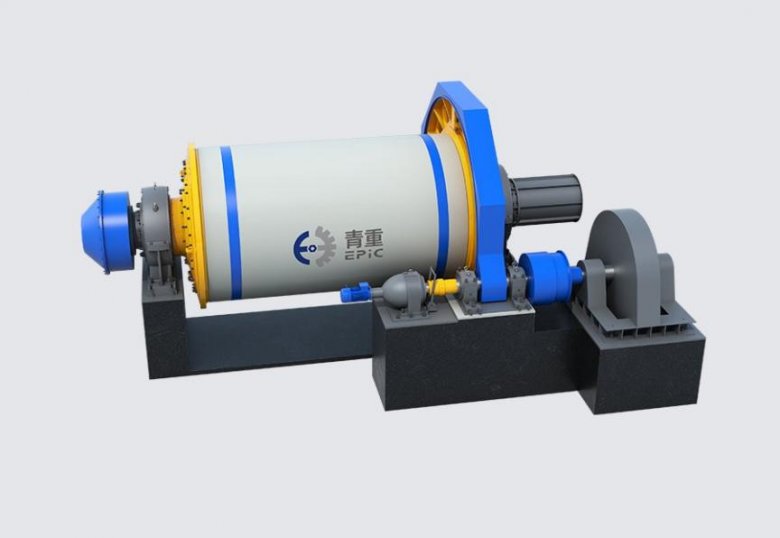

干式球磨机
其中,按照作业特点分布的湿式磨机和干式磨机不同点在于,湿式磨机给料的同时加入水,排料成一定浓度的料浆而排出,在闭路系统中与水力分级设备组成闭路作业。干式磨机是排料有的用风流抽出,磨机与风力分级装置组成闭路,如水泥磨采用自流排料。
目前,对于选矿企业来说,实现全流程的优化控制和节能降耗是所急需解决的问题,据悉,磨矿过程是选矿生产流程的“瓶颈”作业,其目的是将破碎后的原矿通过大型湿式球磨机研磨成粒度合格的矿浆,为选别过程提供原料。球磨机的运转率和效率通常决定了磨矿过程甚至选矿全流程的生产效率和指标。

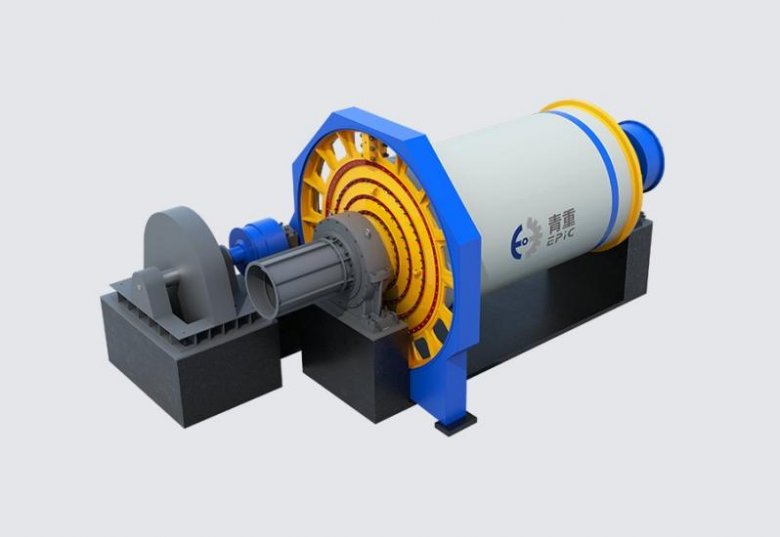

湿式节能格子型球磨机
湿式球磨机( 磨机内物质包括物料、钢球和水) 研磨物料过程的机理比水泥磨、煤磨等干式球磨机更为复杂,涉及破碎力学、矿浆流变学、机械振动与噪声学以及导致金属磨损和腐蚀的“物理-力学”与“物理-化学”等多个学科。

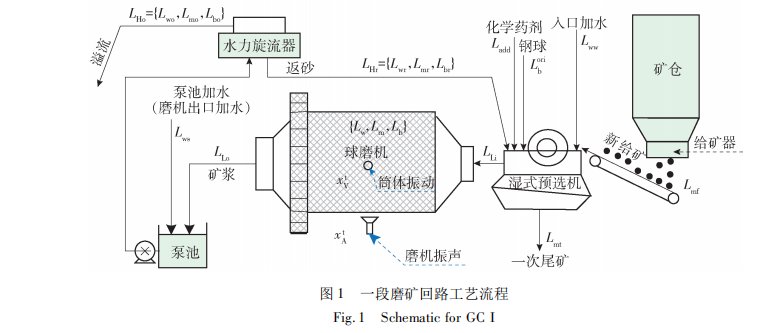

原矿通过振动给料机给到运输皮带,然后输送至湿式预选机,进入一段磨矿回路( GC I) 。在 GC I 内,湿式预选机通过磁力选择有用矿石和抛尾矿,然后混合来自一段旋流器的沉砂以及周期性添加的钢球,通过给矿器进入一段球磨机;球磨机依靠筒体旋转带动钢球对矿石进行冲击破碎,形成矿浆;矿浆依靠自身的流动性排出磨机,进入一段泵池,与泵池内的新加水混合后的矿浆一起被泵入一段旋流器; 一段旋流器将矿浆分为粒度较细的溢流和较粗的沉砂,后者进入一段球磨机再磨,构成一段球磨的闭路循环;前者进入一次磁选机进行选别,选别的溢流为尾矿,沉砂则进入二段磨矿回路( GC II) 。GC II 的研磨过程是与 GC I 相同的闭路循环过程。
今天小编给大家推荐的这款湿式溢流型滚动轴承节能球磨机是由青岛青重机械生产的一款采用滚动轴承、高效节能的溢流型球磨机设备。
青岛青重机械制造有限公司总部成立于2006年,是一家专业从事全套选矿设备,集研发设计生产于一体的大型现代化制造型企业,主要产品有给矿机,破碎机,筛分设备,运输设备,球磨机,分级机,浮选机,浓缩机,搅拌槽等,并为客户提供全套的售前、售中和售后服务, 例如选矿试验、工艺流程设计、设备加工生产、安装调试、工人培训、达标达产等一条龙服务,为客户提供经济的选矿方案和节能高效的选矿设备。

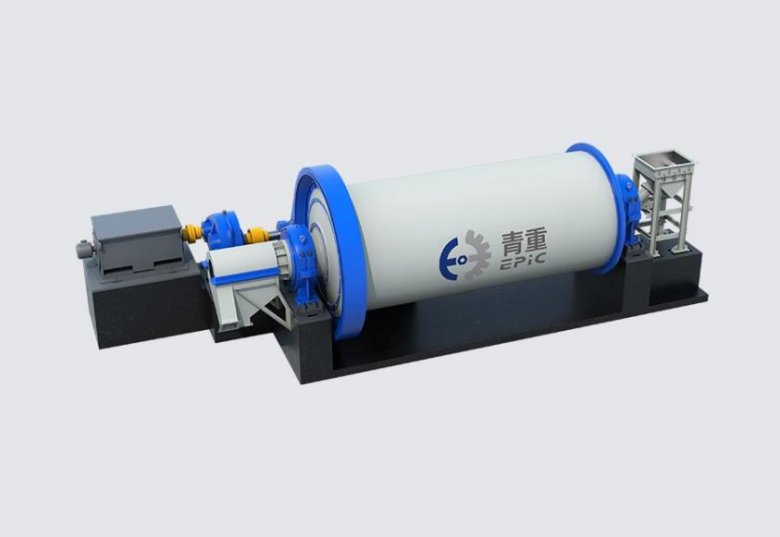

产品展示
【处理能力】:可高达160t/h
【应用范围】:常用于磨矿细度较细的矿石。
【产品改进】:该直筒溢流球磨机的传动采用滚动轴承代替滑动轴承,大大降低摩擦力,启动容易、节能20-30%。
优势特点
该节能球磨机的采用大型双列调心滚子轴承,大大降低了摩擦力,启动容易,可节能20-30%;
采用波型衬板,增加了球矿接触表面,加强研磨作用,且对矿石有提升能力,减小了能耗;
大排矿口,生产能力大;
直径2.1米以下(不包含2.1米)小型球磨机,采用整体机架,便于土建施工和设备安装;
油雾润滑装置,保证大小齿轮润滑可靠。
工作原理
工作原理由滚动轴承支承,通过传动机械使其缓慢转动,物料从筒体给料端给入,在筒体内由于钢球及矿石本身的抛落冲击和自磨,物料得以粉碎。由于不断给入物料,其压力促使筒内物料由给料端向排料端移动,矿浆高出排矿端中空轴的下边缘而自流溢出。中空轴带有反螺旋叶片,可将溢流的钢球及粗矿块返回磨机内。该新型球磨机设备结构由进料部、主轴承、回转部、传动部(大小齿轮装置)、空气离合器、主电机、慢速传动装置、顶起装置及润滑系统、电控系统等组成。
参考资料:
汤 健等《磨矿过程的球磨机研磨机理数值仿真及磨机负荷参数软测量综述》
朱鹏《浅析球磨机的种类与工作原理》
