西安交大在无铅压电陶瓷高应变性能方面取得新进展


来源:西安交通大学

[导读]西安交通大学娄晓杰课题组与合作者通过弛豫-铁电相场模拟和合理成分设计,制备了BNBT-KNLNS3(BNBT作为基元,KNLNS铁电相作为掺杂组元)陶瓷

www.188betkr.com 讯压电致动器精度高、响应速度快,被广泛应用于生物医学、微电子、油气勘探和航空航天等领域。这些压电器件通常需要在很宽的温度范围内(室温-高温)工作,且要求其同时具有大电致应变和低应变滞后。目前应用最广泛的压电陶瓷主要是铅基材料,但是由于铅对人体和环境有危害,因此开发高性能无铅压电材料迫在眉睫。


钛酸铋钠(Bi0.5Na0.5TiO3,BNT)基压电陶瓷具有场致应变大、居里温度高的优点,因此成为最有潜力的候选材料之一。目前主要有两种方法提高BNT基材料的压电性能,一种是通过化学掺杂构筑准同型相界(MPB),降低能垒,从而促进极化反转和延伸获得大电致应变;另外就是通过破坏长程铁电有序,产生弛豫态,从而获得较低的应变滞后。尽管如此,在宽温域内同时获得高应变和低滞后的BNT基压电陶瓷鲜有报道。

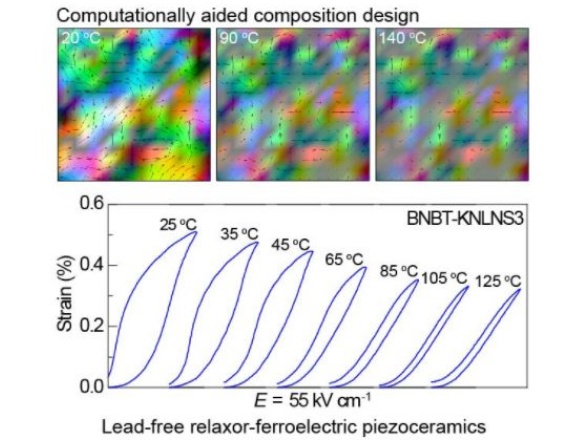

对此,西安交通大学娄晓杰课题组与合作者通过弛豫-铁电相场模拟和合理成分设计,制备了BNBT-KNLNS3(BNBT作为基元,KNLNS铁电相作为掺杂组元)陶瓷。该陶瓷在很宽的温度区间(25~125 °C)具有大应变(0.32~0.51%)和低应变滞后(最低仅为~11.1%)的优异压电性能。BNBT-KNLNS3的高性能可归因于在电场作用下弛豫到铁电的转变,以及由四方相和菱形相组成的MPB的存在有效地降低了弛豫到铁电转变的能垒,嵌入在弛豫基体的一小部分铁电态促进了弛豫到铁电的可逆转变,同时伴随极化反转和延伸,最终使BNBT-KNLNS3陶瓷在宽的温度范围下呈现出低滞后的大应变。




以上研究成果以《通过准同型相界调控获得高应变性能的无铅压电陶瓷》(High-Performance Strain of Lead-Free Relaxor-Ferroelectric Piezoceramics by the Morphotropic Phase Boundary Modification)为题发表于国际材料领域期刊《先进功能材料》(Advanced Functional Materials)。论文第一单位是西安交大前沿院和金属材料强度国家重点实验室,第一作者为李堂源博士,通讯作者为前沿院娄晓杰教授、王栋教授和东南大学李玲龙副教授。


论文链接:

https://doi.org/10.1002/adfm.202202307


(www.188betkr.com 编辑整理/山川)

注:图片非商业用途,存在侵权告知删除


推荐 11
相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:www.188betkr.com "的所有作品,版权均属于www.188betkr.com ,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:www.188betkr.com "。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
