高级多检测器GPC测量
低分子量样品
www.188betkr.com 讯凝胶渗透色谱(GPC)是测量天然和合成聚合物分子量和分子量分布的常见工具。先进的光散射检测器，越来越多地被用来克服传统GPC测量的局限性，准确提供绝对分子量以及分子尺寸。由于样品的光散射(Rθ)灵敏度会受到聚合物的分子量Mw、浓度(C)和折光指数增量(dn/dc)的影响，所以对于低分子量聚合物而言，准确测定分子量对大多数GPC/SEC系统来说是一个挑战。
例如，PLGA等药物递送聚合物的dn/dc通常很低，而环氧树脂、多元醇等分子量可能极低。马尔文帕纳科最新GPC系统OMNISEC可用于克服测量低分子量聚合物测定的困难，这要归功于光散射和示差检测器灵敏度的提高。
借助OMNISEC光散射灵敏度，您可以：
以更高的准确度测量较低分子量的样品。
可以较低样品浓度测量珍贵样品。
以更高的准确度和灵敏度测量具有低dn/dc的样品。
对环氧树脂、多元醇和PLGA样品的分析清楚地表明，先进的检测技术现在可以轻松地应用于低分子量等聚合物的表征。
环氧树脂
双酚A用于生产双酚A二缩水甘油醚等环氧树脂，是一种低分子量样品，我们可以用OMNISEC在正常浓度下成功测量。在图1中，对浓度为3 mg/ml的双酚A(分子量为228 g/mol)进行分析，显示出示差RI检测器和光散射检测器LS都具有良好信噪比的信号响应。(图1)

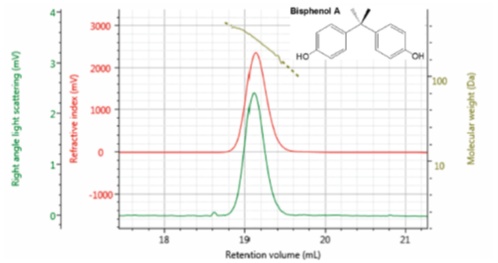

图1：双酚A(分子量228 g/mol)在THF中运行的多检测器色谱图(RI和RALS检测器)。样品浓度为3 mg/ml。
用OMNISEC系统分析分子量为340g/mol的双酚A二缩水甘油醚，得到的色谱图（图2）显示了清晰的峰和良好的信号响应，尽管聚合物的分子量很低。

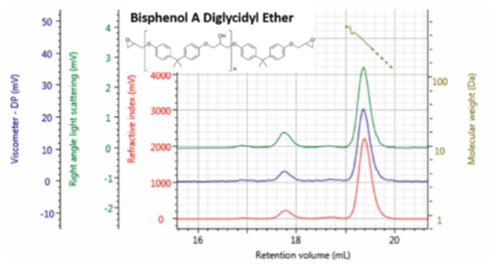

图2：双酚A二缩水甘油醚(分子量340g/mol)在四氢呋喃中的多检测器色谱图(RI、RALS和粘度计检测器)。样品浓度为5 mg/ml。
多元醇
多元醇是具有多个羟基官能团的材料，通常用作合成其他聚合物(如聚氨酯)的反应物，或在食品工业中使用多元醇作为糖的替代品。了解这些材料的分子量分布对于监测它们在不同应用环境中使用是至关重要的。
本文采用聚乙二醇(PEO)和聚丙二醇(PPG)为例进行分析。图3显示了极低分子量PEO的OMNISEC色谱图和结果。在RALS探测器中观察到良好的信噪比，使得对聚合物的全面表征成为可能。
图3：多检测器SEC色谱图(RI、RALS和粘度计检测器)。分子量为196g/mo的聚乙二醇。样品浓度为3.9 mg/ml。
在图4和表1中，您可以看到PPG的分析，它在THF具有非常低的dn/dc(0.045ml/g)。所有的检测器都有很好的响应，并且多次注射之间有很好的重复性。

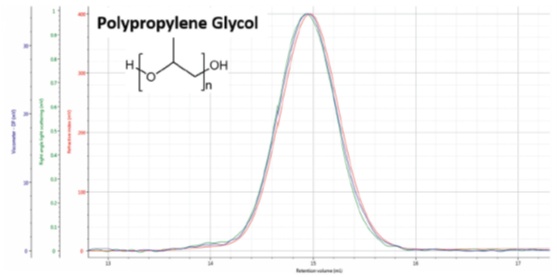

图4：聚丙二醇在THF中的多检测器色谱图(RI、RALS和粘度计检测器)。样品浓度为6 mg/ml。

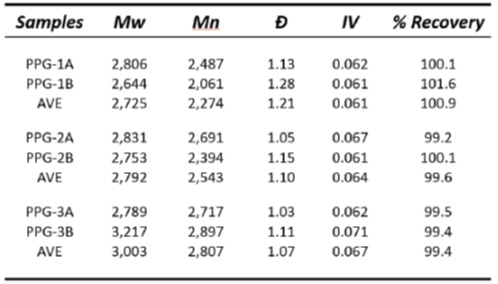

表1：三个聚丙二醇样品重复注射的分子量数据。样品浓度为6 mg/ml。
聚乳酸-羟基乙酸 PLGA
聚乳酸-羟基乙酸(PLGA)是一种生物相容性和生物可降解性聚合物，最常用于药物输送和组织工程应用。在药物输送应用中，PLGA用于配制药物和蛋白质在体内的受控输送装置。这些PLGA设备的工作方式是，当PLGA在体内降解时，它会释放与之相关的药物分子。PLGA给药装置的物理性能可以通过控制药物浓度、PLGA分子量以及组成PLGA的聚乳酸和乙醇酸的比例来调节。然而，由于PLGA在THF中的dn/dc非常低，约为0.05ml/g，因此SEC对PLGA的表征历来是非常困难的。如图5所示，使用OMNISEC系统在THF中按SEC分析PLGA 50:50后，每个检测器均可获得良好的信号响应和完整的样品表征。
图5：PLGA 50：50多检测器SEC色谱图(RI、RALS、LALS和粘度检测器)。样品浓度为3.028 mg/ml。
结论：
与传统GPC相比，OMNISEC系统具有高灵敏度，因此可以在正常浓度下测量低dndc和低分子量样品，如环氧树脂、多元醇和PLGA，并具有极好的重复性。
微观世界大有可为
关于马尔文帕纳科
马尔文帕纳科的使命是通过对材料进行化学、物性和结构分析，打造出更胜一筹的客户导向型创新解决方案和服务，从而提高效率和产生可观的经济效益。通过利用包括人工智能和预测分析在内的最近技术发展，我们能够逐步实现这一目标。这将让各个行业和组织的科学家和工程师可解决一系列难题，如最大程度地提高生产率、开发更高质量的产品，并缩短产品上市时间。
（www.188betkr.com 编辑整理/苏米）
注：图片非商业用途，存在侵权请告知删除！
