www.188betkr.com 讯
稻盛和夫曾说一句话：“先进材料将会对现有工业技术带来未来的突破。”
而越先进的产品对原料的要求往往也越严格，这对当今非常火热的MLCC来说尤其如此。
何为MLCC
MLCC是片式多层陶瓷电容器英文缩写。是由印好电极（内电极）的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层（外电极），从而形成一个类似独石的结构体，故也叫独石电容器。
图片来源：Pixabay
MLCC是世界上用量最大、发展最快的片式元件之一，在陶瓷电容器中产值占比超过90%。其具有容量范围宽、频率特性好、工作电压和工作温度范围宽、超小体积、无极性等优良特性，且应用领域极其宽泛。因此，MLCC又被称为“电子工业大米”。
MLCC产业链最关键一环
从全球竞争格局来看，MLCC厂商分为三大梯队，第一梯队为日韩厂商，第二梯队为美国和中国台湾厂商，第三梯队才是中国大陆厂商。其中日系厂商占有非常明显的领先优势。在全球前十大MLCC厂商中，日系厂商全球市场销量占有率达56%。此外，各大厂商均具都有一般性的MLCC产能，但高阶MLCC产能因为技术要求更高，目前集中在日厂手中。
（图片来源：三环集团）
日本MLCC产业为何如此强劲？
首先我们要了解MLCC产业链情况，MLCC产业链主要包含上游材料供应商、中游MLCC器件厂及下游包括消费电子、工业、通信等领域在内的众多终端厂商。
上游主要是核心材料的生产，包括陶瓷粉体材料、内部电极材料（主要是镍浆）以及外部电极材料（主要是铜浆）三部分。从全球MLCC陶瓷粉末市场格局来看，日本厂商能占到60%以上的份额。在电极浆料方面，也是日本厂家率先采用贱金属镍电极，使MLCC电极材料的成本下降许多。

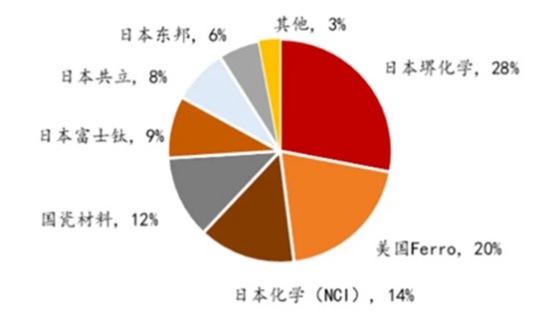

2019年全球MLCC陶瓷粉末市场格局，来源：智研咨询
日本在核心原材料技术及产能规模上拥有的绝对优势，使得他们牢牢控制了全球MLCC市场。可以说，陶瓷粉体及电极浆料等原材料制备俨然已成为MLCC产业链最重要一环。
陶瓷粉体

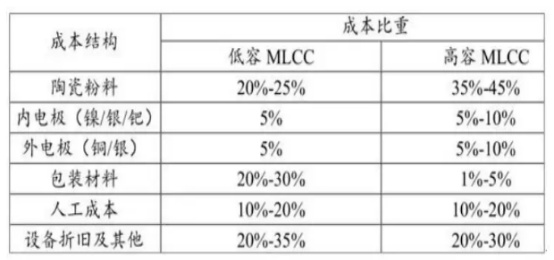

目前，MLCC陶瓷粉体的主要原料是钛酸钡、氧化钛、钛酸镁等。从MLCC成本结构角度，陶瓷粉在整个MLCC中成本占比较大，尤其是高容MLCC的生产，高容MLCC对于瓷粉的纯度、粒径、粒度分布和形貌有严格要求。
其中，钛酸钡是构成MLCC陶瓷粉体的核心材料。钛酸钡由于具有很高的介电常数、优异的铁电和压电性能、且还具备耐压及绝缘性能，被誉为“电子陶瓷工业的支柱”。当前，钛酸钡的制备方法主要可分为液相法和固相法两大类。
液相法制备的钛酸钡粒径分布窄，分散性好，但反应过程中，对设备、温度、压力要求严格，且液相法制备的钛酸钡晶体表面缺陷较多，对MLCC的烧结及介电性能有较大影响。
传统固相法，工艺简单，对设备要求不高，成本低，但产物粒径粗大，团聚现象严重。尽管传统的固相合成法有很多缺点，但由于固相合成的钛酸钡表面缺陷少，且为100%四方相，因此日本等先进钛酸钡制造厂家均采用固相合成生产钛酸钡。
内外电极原料
随着MLCC向高容量、小尺寸、高可靠性的方向发展，生产成本也不断增加，于是开发贱金属电极。以Ni为内电极，Cu为端电极，逐渐替代贵金属电极，成为MLCC的发展趋势。到目前为止，BME-MLCC（贱金属内电极多层陶瓷电容器）已经占到全部MLCC的90%以上。MLCC内电极用金属粉体粒径一般在纳米及亚微米的范围内，外电极用金属粉体粒径在10微米以下。
MLCC用镍粉要求镍粉球形度好、振实密度高、电导率高、电迁移率小、对焊料的耐蚀性和耐热性好、烧结温度较高、与陶瓷介质材料的高温共烧性好等诸多细节指标。作为MLCC内电极的超细镍粉具有以下几个主要特点：
（1）镍内电极成本低，仅为常规的Pd30－Ag70电极的5％左右，经济效益可观；
（2）镍原子或原子团的电迁移速度较Ag或Ag/Pd小，因而具有良好的电化学稳定性，可以提高MLCC的可靠性；
（3）对于Ni－MLCC，其外电极也是Ni金属，与内电极可同时烧成，同一种金属在联接时没有空隙，电极联接的可靠性较高；
（4）机械强度高，Ni作电极时其抗折强度比Ag/Pd电极大；
（5）镍电极对焊料的耐腐蚀性和耐热性好，工艺稳定性好；
（6）镍电极电阻率小，电导率优于Ag/Pd系电极，可以降低MLCC的等效串联电阻，提高阻抗频率。
目前MLCC用镍粉厂商主要集中在日本，国内博迁新材独立研发PVD技术量产超细镍粉填补了该领域国内空白。
铜电极浆料
MLCC铜端电极由铜电极浆料经高温烧结制备而成，铜电极浆料主要由铜粉、玻璃粉和有机载体混合组成，其成分及配比决定着烧结后端电极的性能。其中，铜粉作为铜端电极的主要成分，经高温烧结后形成金属网络结构，实现导电功能；玻璃粉的主要作用是将MLCC端电极与瓷体进行可靠连接，同时高温熔化润湿铜粉，促进铜颗粒之间形成网络结构，为端电极良好的导电性能提供保障；而有机载体用来调节铜电极浆料的粘度，改善其流变特性和剪切特性，保证铜粉和玻璃粉在浆料中均匀分布。这三者共同调节，获得具有良好的流变性能和导电性能的铜电极浆料。
目前由于受材料、设备及工艺技术水平等因素的限制，国内MLCC的研发进展十分缓慢。有必要开展对贱金属MLCC的深入研究，攻克其内电极材料制备的研究难点，推动技术的国产化，赶超国际先进水平。
总结
根据开源证券的测算，2021年中国/全球陶瓷粉体市场规模分别为110亿元/38.22亿美元，预计2023年市场规模分别进一步扩大至121.37亿元/41.38亿美元。全球MLCC陶瓷粉料生产商主要集中在日本，国瓷材料是继日本堺化学之后国内首家、全球第二家成功运用水热法批量生产纳米钛酸钡粉体的厂家。此外，随着5G技术和新能源汽车技术的快速发展，高容MLCC未来将得到大规模应用，需求旺盛，MLCC电极浆料及金属粉体企业的附加值也将得到进一步提升。
参考来源：
[1]靳学昌等.玻璃粉体系对MLCC用铜电极浆料性能的影响
[2]www.188betkr.com 、概念爱好者
