【巍申科普】直动式电磁阀与先导式电磁阀区别


来源:上海巍申环保科技有限公司

标签 巍申环保

随着科学技术的不断进步与发展,电磁阀的种类也日益增加,面对电磁阀的这么多种类,下面就直动式电磁阀和先导式电磁阀及分步直动式电磁阀的区别进行简单介绍,为正确的电磁阀选型做好前期的知识的了解;电磁阀作为自动化控制仪表系统的执行器之一,它是一种依靠电磁力为主要动力源的自动电磁阀门,电磁阀由于结构简单、操作方便、容易安装及维护、动作快等特点,目前已经成为很多工业行业挑选成为流体控制自动化的优选产品之一,一般广泛运用在水、气、油、天然气、蒸汽、腐蚀性介质等涉及到管路流体自动控制的装置系统之中。

电磁阀直动式和先导式区别从原理上分为三大类:

1)直动式电磁阀:

直动式电磁阀一般是用于小口径,低压力的环境,这种结构的阀门打开时,不需要要求介质的压力,零压启动,所以相比先导式电磁阀的的启动速度,会来得更快一些,特别适用于要求快速切断的场所中。

原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。

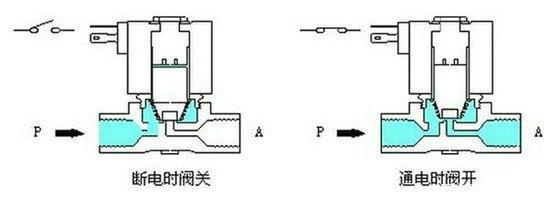

直动式电磁阀

特点:在真空、负压、零压时能正常工作,但通径一般不超过50mm。


2)分步直动式电磁阀:

分步直动式电磁阀一般是用于压力不稳定的场合,零压可启动,压力上限也较大,即0-0.6MPa也可0-1.6MPa,口径范围也比直动式的更广,特别适合口径大,零压可动作,有压力能使用的场所。

原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。

分步直动式电磁阀

特点:在零压差或真空、高压时亦能可动作,但功率较大,要求必须水平安装。


3)先导式电磁阀:

先导式电磁阀一般是用于大口径,高压力的场合,这种结构的阀门打开时,要求电磁阀的最低压力不能低于0.05MPa,必须有先导压力,否则是无法打开的。此外先导式电磁阀相比于直动电磁阀的流通能力要来得大,一般CV至可以达到3以上。对于压缩空气的纯净度要求较高,直动的就没有那么严格了。

原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。

先导式电磁阀

特点:流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。


电磁阀直动式和先导式区别:

1、介质洁净度要求:先导式电磁阀对流通介质的纯净度要求比较高,直动式则没有那么严格了。

2、功率和损耗:直动式电磁阀功率和损耗要比先导式更大。

3、流通能力:先导式电磁阀的流通能力相比于直动式要大一些,一般CV值可达3以上,而直动电磁阀的一般CV值都是小于1。

4、响应时间:直动式电磁阀的启动速度相比先导式来得快,多用于快速切断的场所。因为先导式电磁阀是通5、电后小阀先开启,主阀后开,直动式电磁阀则是主阀直接打开。

6、承受压力:先导式电磁阀的承受液压力,比直通式电磁阀承受压力大。


欲了解更多,点击进入上海巍申环保科技有限公司>>
