www.188betkr.com 讯振动磨粉机（以下简称振动磨）是细磨或超细磨较理想的设备之一，是近些年来发展起来的一种高效的细磨和超细磨设备，从机理上讲，它是利用高频振动“弱化”物料的设备。
振动磨的工作原理
振动磨是一种机械式粉碎设备，利用研磨介质(球形或棒形)在作高频振动的筒体内对物料施加强烈的冲击、摩擦、剪切、挤压等作用，使被加工物料达到断裂、粉碎、细化、混合等目的。
振动磨的分类
?按振动结构分类，可分为惯性式和偏旋式(曲轴回转式)。
?按磨筒的放置可分为卧式和立式。
?按磨筒的数量可分为单筒式和多筒式。
?按工作方式分类，可分为间歇式和连续式。
振动磨的结构
振动磨的简单结构形式主要有磨机磨筒、激振装置、联轴器、驱动电机及底座等部件组成。

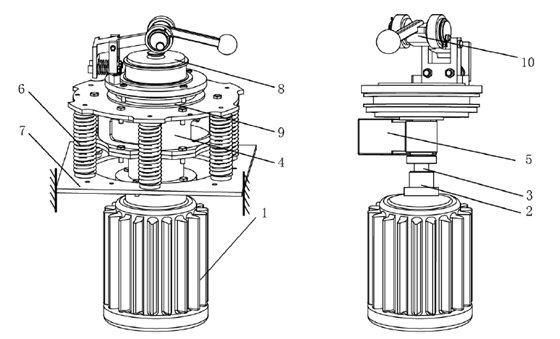

振动磨结构简图
1.电机 2.联轴器 3.主轴 4.激振器箱体 5.偏心块 6.弹簧 7.底座 8.磨筒 9.磨筒底座 10.自锁机构
振动磨研磨介质
振动磨研磨介质的运动可分为四种运动：
(1)研磨介质随筒体作剧烈的振动；
(2)单个研磨介质绕自身的几何轴线作自转运动；
(3)单介质随群体公转；
(4)研磨介质群整体作与激振器旋转方向相同的循环运动。
在这四种运动的共同作用下，作用到被磨物料上的力有四种：
(1)高频振动的研磨介质对物料的冲击力；
(2)研磨介质群循环运动对物料的研磨力；
(3)单介质随群体公转对物料的挤压力；
(4)研磨介质绕自身几何轴线自转运动对物料的剥削力、切削力。
实践表明，选用具有较高的硬度、良好的耐磨性和耐热性的研磨介质，可提高振动磨效率。
振动磨的特点
?由于高速工作，可直接与电动机相连接，省去了减速设备，故机器重量轻，占地面积小。
?由于介质填充率高，振动频率高，所以单位筒体体积生产能力大，处理量较同体积的球磨机大10倍以上，单位能耗低。
?通过调节振幅、频率、研磨介质配比等可进行微细或超细磨，所得粉磨产品的粒度均匀。
?振动磨的机体的摆动幅度很小(几十个毫米)，便于在高真空或可控环境下工作。
?振动磨的机体可装上冷却套以实现低温磨碎，也可以装上炉具以实现高温磨碎。
?结构简单，制造成本低。
振动磨的应用
振动磨与其它各类粉碎磨机相比具有一定优越性。被磨物料可粗略地分为两种基本类型：
1) 需大量加工的低价物科，如矿石、水泥、煤等；
2) 需相对少量加工的高价物料，医药、颜料、磨料、粉末冶金、陶瓷等。
另外，振动磨在粉体的细加工中，可以使粉体的表面活性提高，从而产生机械力化学活化效应，因此还可以采用振动磨对粉体进行高效表面改性处理等。因此，振动磨设备的应用范围很广，包括水泥行业、高级陶瓷、耐火材料及保温隔热材料、精细磨料和研磨抛光剂，此外在电子信息原材料、造纸、高聚物基复合材料、油漆涂料、石油化工、高温润滑涂料等方面的应用也比较广泛。
提高振动磨效率的措施
确定合适的振动频率
振动频率是影响振动强度的因素之一。振动频率越大，则磨介对物料的挤压剪切、碰撞研磨等一系列的作用力越大，粉碎能力越强，产品粒度越细。但振动频率太高，虽然能提高研磨的速度和工作强度，但动力消耗大大增加，并且机械磨损加快，因此需通过实验确定合适的频率。
确定合理的磨机负荷量
合理的磨机负荷量应根据所设计的磨介的填充率、磨机设备状况、减速机与电动机的状态来选定。
减小入磨物料含水率
物料含水率过高，则物料会带入磨机过多的水分，使物料的易磨性变小。同时，由于粉磨过程中产生大量的热量，使物料中的游离水甚至结晶水蒸发，变成水蒸汽，含水气体又使物料粉磨后的细粉结片、粘附，降低粉磨效率。实践表明，理想的入磨物料含水率为 1%左右。
加强磨机通风
加强磨机通风，把含水气体及时排出，会避免或减轻磨内的“粘附”现象。加强磨机通风还可以及时将磨内已产生的物料微粉排出，可减少过粉碎现象和缓冲作用，从而可显著提高粉磨效率。生产实践表明，对于开路粉磨，要求磨机风速为 0.3~0.5m/s；对于闭路粉磨，要求磨内风速在 0.5~0.7m/s。
改善物料的易磨性
物料的易磨性是物料所具有的表示物料被粉磨时难易程度的一种物理性质。有些物料如水泥熟料的研磨，还可以通过改变物料的矿相结构来改变物料的易磨性。
选用优质研磨材料
高铬铸铁球锻研磨材料具有较高的硬度、良好的耐磨性和耐热性。选用此类高性能研磨材料的磨机，能显著降低磨耗量，并提高磨机运输率和产品的产质量。
添加助磨剂，提高研磨效率
助磨剂有助于消除研磨体和衬板表面细粉物料的粘附和颗粒聚集成团现象，强化研磨作用，从而显著提高粉磨效率。
加强磨机粉磨作业的操作管理
在采取一系列的旨在提高磨机研磨效率措施的基础上，在粉磨作业中还应该研究操作技术，强化管理，重要的是磨机应稳定均衡生产，均匀喂料。
振动磨部分企业代表
?德国 Humboldt 公司的 Palla 型振动磨
?美国 Allis CHALMERS 公司的 CHLMERS 型单筒式振动磨
?日本的 CH 型及 CKC 型
?洛阳矿山机械研究所和青岛矿山设备厂研制的 ZM 型内分级式振动磨
?西安理工大学振动研磨技术研究中心研制的 WGM-3 型超细振动磨
?烟台卓悦机械有限公司制造的CZM900 单筒式超细振动磨、MGZ-1 型高幅振动磨
?潍坊拓日环保科技有限公司
?山东鼎革机械科技有限公司
?天津市科器高新技术公司
?江阴市新安粉体设备有限公司
?青岛密克朗粉体机械有限公司
?山东埃尔派粉体科技股份有限公司
?潍坊细川粉体设备有限公司
?新乡市阿瑞斯机械设备有限公司
……
（更多品牌企业，欢迎大家在留言里进行自荐和推荐）
参考资料：
姚敏.振动磨动态特性分析及变频控制研究
刘建华.立式振动磨粉机参振体的运动学分析与结构设计研究
苏伟.立式振动磨机的设计与研究
