www.188betkr.com
讯 先进陶瓷通常指的是采用高纯度、超细人工合成或精选的无机化合物为原料，具有精确的化学组成，精密的制造加工技术和结构设计，并具有优异特性的陶瓷。根据使用特性一般分为结构陶瓷和功能陶瓷，也可以分为氧化物陶瓷和非氧化物陶瓷。
非氧化物陶瓷与氧化物陶瓷的不同之处
非氧化物在自然界很少存在，需要人工来合成。而氧化物陶瓷的原料更易得，价格相对比较低廉。
非氧化物标准生成自由焓△G，一般都大于相应氧化物标准生成自由焓△G。
氧化物原子间的化学键主要是离子键，而非氧化物一般是键性很强的共价键。
这些不同之处导致了非氧化物陶瓷比氧化物陶瓷难烧结。由于非氧化物标准生成自由焓△G更大，所以非氧化物陶瓷在原料的合成和陶瓷烧结时，易生成氧化物，因此必须在保护性气体（如N2、Ar等）中进行。而氧化物陶瓷的原料本身就是氧化物，所以不存在怕被氧化的问题，所以生产工艺相对简单。非氧化物的强共价键使得非氧化物陶瓷一般比氧化物难熔和难烧结。必须在极高温度(1500～2500℃)并有烧结助剂存在的情况下才能获得较高密度的产品，有时必须借助热压烧结法才能达到希望的密度(>95%)，所以非氧化物陶瓷的生产成本一般比氧化物陶瓷高。
非氧化物陶瓷烧结过程中的影响因素
我们以碳化硅为例，介绍非氧化物陶瓷烧结过程中存在的难点，这些问题会直接导致烧结结果的好坏。
脱胶温度对坯体气孔率的影响
脱胶工艺是影响烧结工艺的重要工艺过程，当坯体经80℃烘干后，坯体的气孔率为26.65%；随着脱胶温度的升高，素坯的气孔率增加，当温度升高到800℃ 时气孔率为30.23%，继续升高温度气孔率增加不明显。从节能的角度考虑，确定脱胶温度为800℃，该条件下获得的素坯具有较高的气孔率和渗硅通道，有利于促进硅和炭的充分反应。

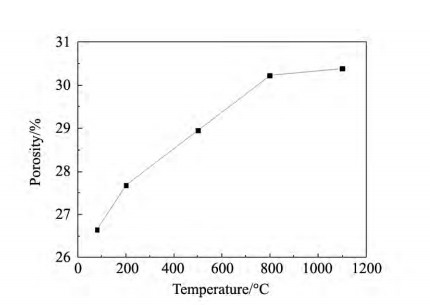

脱胶温度对坯体气孔率的影响
升温速率对碳化硅陶瓷金相组织的影响
当升温速率较快时，熔融硅浸渗过程与碳和熔融硅反应过程同时进行，碳和熔融硅发生反应产生体积膨胀从而导致部分通道被堵塞，使得坯体中存在部分残碳，并且使碳化硅大面积连接在一起，而游离硅为不连续的填充。

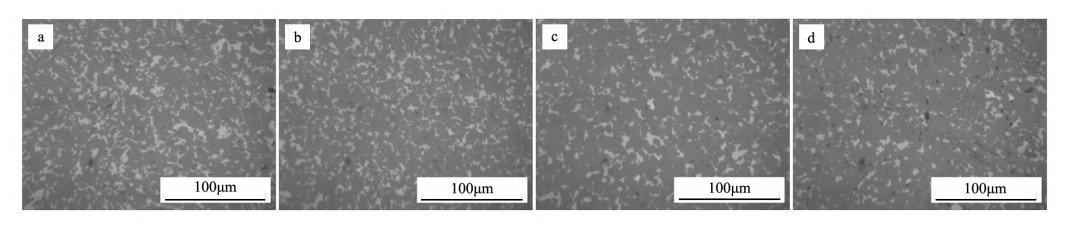

在不同升温速率下制备的碳化硅陶瓷的金相组织图(a) 0.8℃/min;(b)1.0℃ /min;(c)1.2℃/min;(d)1.4℃/min.

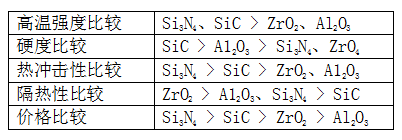

几种先进陶瓷性能比较
虽然非氧化物陶瓷难烧结，但也是它的一大优点，因为非氧化物陶瓷原子间主要是以共价键结合在一起，因而具有较高的硬度、模量、蠕变抗力，并且能把这些性能的大部分保持到高温，这是氧化物陶瓷无法比拟的。上表中可以很直观地看出非氧化物陶瓷的性能优势，但是因为非氧化物陶瓷的烧结难度大，所以对烧结设备的要求也高，目前使用的设备还需要依赖从国外进口，而且烧结设备非常昂贵。国产设备一直都在发展中，希望未来在非氧化物陶瓷领域可以看到我们自己的高端烧结设备。
