www.188betkr.com 讯粉煤灰是燃煤电厂中磨细煤粉在锅炉中燃烧后从烟道排出、被收尘器收集的物质。通常所讲的粉煤灰混凝土是指配制混凝土混合料时将粉煤灰作为一种组分加入搅拌机配制而成的混凝土。在水泥混凝土中添加粉煤灰，不仅可以减少水泥的用量、节约能源、减少环境污染，还能对混凝土进行改性，提高混凝土的各方面性能。
粉煤灰的分类
目前，我国粉煤灰尚无公认的分类方法，只是笼统地将氧化钙含量较高的粉煤灰称作高钙粉煤灰，氧化钙含量较低的则称为低钙粉煤灰。美国自1977年开始在ASTM C 618中将粉煤灰分成F类灰及C类灰，其定义如下：
(1) F类粉煤灰(相当于我国的低钙粉煤灰)：通常是由燃烧无烟煤或烟煤所得的，并能符合这一类技术条件的粉煤灰。这一类粉煤灰具有火山灰性能。
(2) C类粉煤灰(相当于我国的高钙粉煤灰)：通常是由燃烧褐煤或次烟煤所得的，并能符合这一类技术条件的粉煤灰。这一类粉煤灰除具有火山灰性能外，同时显示某些胶凝性。某些C类灰的氧化钙含量高于10%。
水泥和混凝土用粉煤灰的标准
目前，我国现行的水泥和混凝土用粉煤灰的标准是：GB/T 1596-2005。

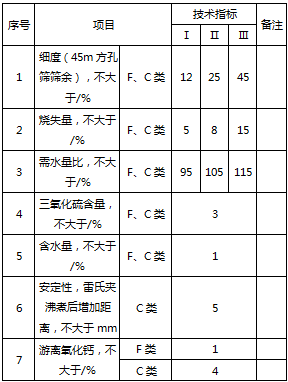

拌制混凝土和砂浆用粉煤灰技术要求

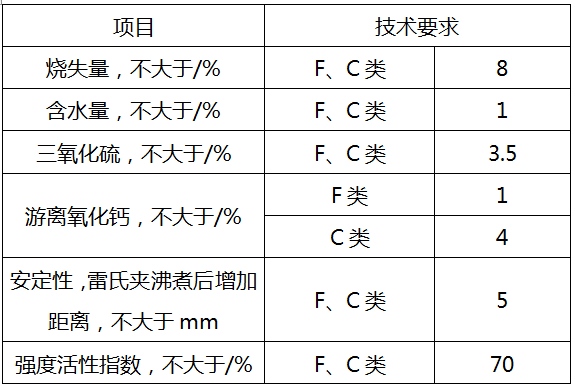

水泥活性混合材料用粉煤灰技术要求
2017年7月12日，我国发布了用于水泥和混凝土中的粉煤灰新标准-GB/T 1596-2017。该标准将于2018年6月1日起替代GB/T 1596-2005 正式实施。
