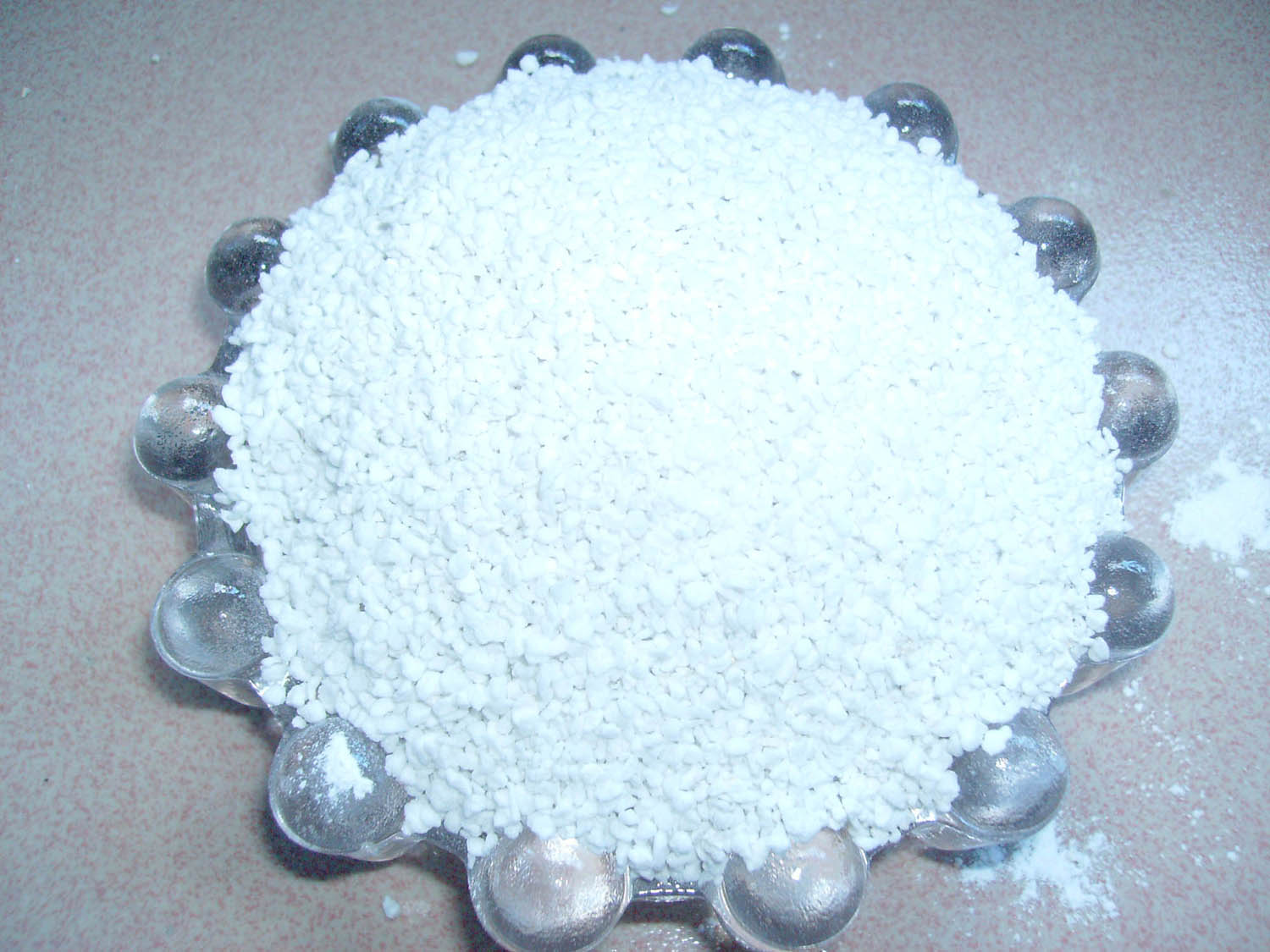

www.188betkr.com 讯膨胀珍珠岩保温板是集保温、隔热和防水功能于一体的新型外墙保温板材。珍珠岩保温板质轻且保温隔热性能优良，防火防尘防潮、不变形改性、不腐烂发霉、无毒无味憎水性能好（憎水率可达98%以上），施工安全简单易行，屋面与墙面粘贴均可以天然矿石为原料，有良好的环保性。但是珍珠岩在使用过程中会产生裂纹，产生裂纹的原因如下。
1.干燥收缩纹：珍珠岩多孔混凝土停止浇水养护后，在环境湿度或温度变化较大的情况下，体系中的吸附水及裂毛细管便会逐渐蒸发，毛细管产生了内缩压力，引起体积缩小，或体系吸水达到过饱和则会产生体积膨胀。在自然天气条件下，这种交替循环加剧了产品的收缩开裂。其裂纹出现如下特征：常出现在湿度差较大的部位，如表面系数较大的板式或壁式结构表面，大多为表面裂纹；出现时间从混凝土硬化到期龄数年的较长时间内，裂纹走向多为长条形混凝土结构的垂直方向，裂纹相互平行，间隔距离比较均匀，也有斜裂纹或不规则的干缩裂纹。
2.化学裂纹：主要为碳化收缩裂纹和碱骨料裂纹。其中碳化裂纹是混凝土在长期使用过程中，水化产物中的Ca(OH)2与空气中的CO2作用生成了CaCO3，碳化不但使混凝土的碱性降低，失去保护钢筋的作用，而且伴有体积缩小，形成碳化收缩。碱骨料裂纹是混凝土中的碱性物质同珍珠岩(富硅物质)中的SiO2发生反应而引起的体积变化，从而引发的裂纹。
3.荷载裂纹：此种裂纹多出现在混凝土结构的尺寸变化处、荷载不同的两结构连接处及不同结构类型的两结构连接处。其中由于地基不均匀沉降而引起的沉降裂纹多发生在门窗薄弱部位。出现时间为加荷后较长时间，其中因地基沉降生成的裂纹可持续数年。裂纹走向一般沿荷载方向，如梁底的横向裂纹，或梁端的剪切斜裂纹。
因此，水泥珍珠岩吸声板开裂为干燥收缩裂纹、化学收缩及荷载裂纹共同作用的结果。三点法施工，裂纹没有出现可以判定荷载是裂纹出现的直接原因，而水泥珍珠岩吸声板高吸水率、高收缩值则是开裂的根本原因。
