www.188betkr.com 讯近日，中国科学技术大学教授李震宇研究组与中国科大同行合作，在
石墨烯外延生长原子尺度的机理研究方面取得新进展，首次揭示出在不同铜衬底上碳-碳二聚体是
石墨烯生长的主要碳供给单元，解释了不同铜衬底上石墨烯生长中由不同的关键原子动力学过程所决定的微观机理，并预测了铜表面石墨烯不同生长形态（分维型或密集型）间相变的转变温度。该研究成果发表在5月28日的《物理评论快报》上，中国科大博士后武平为论文第一作者。
利用化学气相沉积法在铜衬底上外延生 长石墨烯是目前广泛采用的一种生长大面积、高质量单层石墨烯的方法。石墨烯样品的质量取决于一些关键的生长参数，包括生长温度、蒸气压、衬底形态和碳源等。揭示石墨烯外延生长的原子尺度机理，特别是其中各种动力学过程的相对重要性，对实现石墨烯非平衡生长的精确控制十分关键。不同的铜衬底中，因为（111）表面的几何结构与石墨烯相似，而（100）表面在铜箔中分布最多，所以这两种表面在石墨烯生长中广受关注。实验研究表明，在铜（111）表面石墨烯生长是扩散限制的，而在铜（100）表面是贴附限制的。当石墨烯岛足够大的时候，不同表面形成支链状或树枝状的分维形态还是形成密集形态的行为也不一样。迄今为止，对于这两种衬底上差异明显的生长行为的原子机理的理解仍然欠缺。甚至石墨烯成核生长过程中最基本的供给单元是碳单体，还是更大的碳聚合体，仍然没有明确的结论。

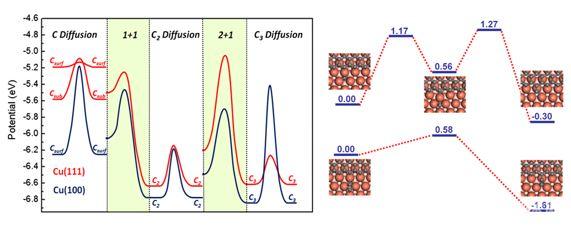

碳单体、二聚体、三聚体在铜（111）和（100）衬底上扩散能垒（左）以及碳单体、二聚体在铜（111）衬底上石墨烯zigzag边缘的贴附能垒（右）
针对这些问题，研究人员利用多尺度计算模拟方法，结合第一性原理计算、动力学蒙特卡罗模拟和速率方程分析，系统地对比研究了在铜（111）和（100）衬底上石墨烯的生长动力学。结果表明，在这两种衬底上，碳-碳二聚体都比碳单体扩散快，并且更容易贴附到正在生长的石墨烯岛边缘。因此，在铜衬底上碳-碳二聚体是石墨烯生长的主要供给单元。此外，在铜（111）表面二聚体扩散能垒与贴附能垒相当，而在铜（100）表面贴附能垒远大于扩散能垒，导致石墨烯生长行为分别表现出扩散限制和贴附限制的特征。同时，他们还研究了碳-碳二聚体在石墨烯岛边缘的扩散行为，进而揭示了不同铜衬底上石墨烯不同生长形态（分维型或密集型）的形成机理，并预测了两种形态间相变的转变温度。该工作不仅为理解铜（111）和（100）衬底上石墨烯外延生长的原子机理提供了新思路，也有助于器件应用中石墨烯外延生长更加精确的控制。
上述研究得到了国家自然科学基金委、科技部、教育部和中国科学院的资助。
利用化学气相沉积法在铜衬底上外延生 长石墨烯是目前广泛采用的一种生长大面积、高质量单层石墨烯的方法。石墨烯样品的质量取决于一些关键的生长参数，包括生长温度、蒸气压、衬底形态和碳源等。揭示石墨烯外延生长的原子尺度机理，特别是其中各种动力学过程的相对重要性，对实现石墨烯非平衡生长的精确控制十分关键。不同的铜衬底中，因为（111）表面的几何结构与石墨烯相似，而（100）表面在铜箔中分布最多，所以这两种表面在石墨烯生长中广受关注。实验研究表明，在铜（111）表面石墨烯生长是扩散限制的，而在铜（100）表面是贴附限制的。当石墨烯岛足够大的时候，不同表面形成支链状或树枝状的分维形态还是形成密集形态的行为也不一样。迄今为止，对于这两种衬底上差异明显的生长行为的原子机理的理解仍然欠缺。甚至石墨烯成核生长过程中最基本的供给单元是碳单体，还是更大的碳聚合体，仍然没有明确的结论。
碳单体、二聚体、三聚体在铜（111）和（100）衬底上扩散能垒（左）以及碳单体、二聚体在铜（111）衬底上石墨烯zigzag边缘的贴附能垒（右）
针对这些问题，研究人员利用多尺度计算模拟方法，结合第一性原理计算、动力学蒙特卡罗模拟和速率方程分析，系统地对比研究了在铜（111）和（100）衬底上石墨烯的生长动力学。结果表明，在这两种衬底上，碳-碳二聚体都比碳单体扩散快，并且更容易贴附到正在生长的石墨烯岛边缘。因此，在铜衬底上碳-碳二聚体是石墨烯生长的主要供给单元。此外，在铜（111）表面二聚体扩散能垒与贴附能垒相当，而在铜（100）表面贴附能垒远大于扩散能垒，导致石墨烯生长行为分别表现出扩散限制和贴附限制的特征。同时，他们还研究了碳-碳二聚体在石墨烯岛边缘的扩散行为，进而揭示了不同铜衬底上石墨烯不同生长形态（分维型或密集型）的形成机理，并预测了两种形态间相变的转变温度。该工作不仅为理解铜（111）和（100）衬底上石墨烯外延生长的原子机理提供了新思路，也有助于器件应用中石墨烯外延生长更加精确的控制。
上述研究得到了国家自然科学基金委、科技部、教育部和中国科学院的资助。
