GTS系列滚筒筛（圆筒回转筛）主要技术参数表

型号	长度 范围 m	筛网 段数	筛孔茂�br/> 図�br/> mm	电机功率 KW	倾斜 角度	物料野�br/> **坖�br/> mm	筒体 转逞�br/> rpm	外型尺寸 mm
GTSφ600	2�?	l�?	5�?5	2.2�?	7°	35	20	5400×l150×1200
GTSφ800	2�?	l�?	5�?0	2.2�?.5	7°	45	l8	5600×1300×1500
GTSφ1000	2�?	1�?	5�?5	3�?.5	7°	60	16	7400×1400×2240
GTSφ1200	2�?	1�?	5�?0	4�?1	7°	70	15	9480×l580×3400
GTSφ1500	2�?	l�?	5�?5	4�? 5	7°	80	12	9700×l860×3700
GTSφ2000	2�?	1�?	5�?0	5.5～l 8.5	7°	90	8	11000×2400×4500

注：l、外形尺寸是按筒�?长计９�br/> 2、处理量是按**孔径计算：�br/> 3、倾斜角度和每节长度视物料不同而不同；
4、质量按简�?长且使用编织网时计；
5、物�?*块所占比例不超过10％；

突出优势

河南道合优创机电科技生产的GS滚筒筛是根据物料颗粒大小进行分级处理的一种选矿设备，一般用于中、细粒物料的分级筛分，具有运行稳定、能耗低、易维护以及工艺布置简单、灵活等特点、�br/> 1�?nbsp;采用滚动输送原理，摩擦系数小，磨损小；
2、滚筒支承采用整体通轴结构，运行平稳，噪声小；
3、可根据筛分需要，采用全封闭结构或敞开结构；其中，全封闭结构易于密闭收尘，无污染；
4、工艺布置灵活，可选用不同规格的筛网组合使用，且调整、更换简便；
5、采用特制筛网，筛分效率高，使用寿命长；
6、对物料的适应能力强，粘性、湿度大、脏、杂等各种性质的物料都能筛分，且进料方式灵活；
7、易损件少，维修量小，且检修方便；
8、由于转速低，工作平稳，可装在设备的上层，且易于实现大型化、�/span>

工作原理

1、传动系绞�br/> 主要包括电动机、皮带传动、减速器、联轴器等，传动平稳、可靠，无噪声、�br/> 2、滚筒装�?br/> 主要包括滚筒、轴承支承、筛网、压条等；其中，滚筒呈倾斜布置，其支承采用整体通轴结构，整体强度高、刚性大，保证滚筒平稳运转；筛网采用压条固定，更换筛网简便；可根据筛分物料特性，选取全封闭式结构（加装外罩，无粉尘污染）或敞开式结构、�/span>

3、机枵�/span>
采用整体式焊接成形，结构紧凑，可靠性高、�/span>

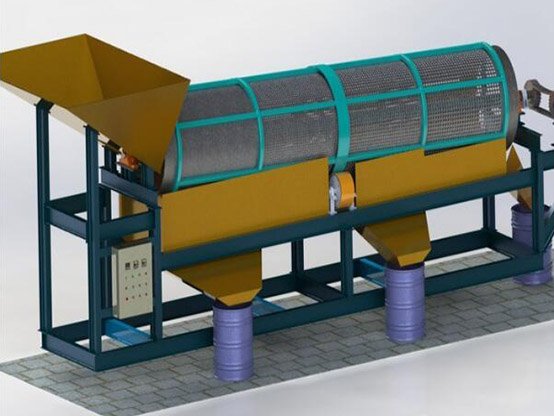

GS滚筒筛的工作原理是电动机通过减速器、联轴器驱动倾斜安装于机架上的滚筒绕其轴线转动；当物料进入滚筒后，由于滚筒的倾斜与转动，筛面上的物料不断翻转与滚动的同时，自上而下通过分级筛网析出，由于筛网规格不同，物料逐渐被分离筛选，粒度合格的物料（筛下物）经筛分后落入到各自的下料斗中，不合格的物料（筛上物）经滚筒尾部的排料口排出；由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止了筛孔堵塞、�/span>
