设备概述�

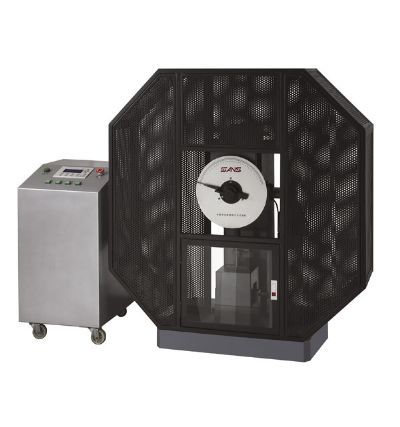

ZBC4000系列金属摆锤冲击试验朹�/strong>是旧式金属大摆锤的改进机型，本机一改传统机型的一些固有缺陷，同时吸收传统机型的一些精华，进一步提高了设备的可靠性与稳定性。该系列也是对金属材料在动负荷下抵抗冲击性能进行检测的仪器，能连续和大量地做金属冲击试验，并显示冲击吸收功、冲击韧性、摆锤的旋转角度及打印试验报告（指针式不具备这几个功能）等。是金属材料生产厂家、质检部门必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。该机型暂不能配备自动送样装置，且不具备试样回收功能�

主要功能�

用于进行金属悬臂梁冲击试验，得出金属试样的冲击吸收功�

主要特点�

1：底座用实心钢板加工而成，立柱采用铸造加工，摆轴采用简支梁方式支承。具有稳定性高，钢性好等优点，摆锤冲击试验时没有颤抖，冲击结果更准确�

2：挂摆装置采用缓冲设计，避免了挂摆时的冲击及对它可能造成的损伤，有效的降低了挂摆时的噪音，延长了设备寿命以及提高了安全性，摆锤落角恒久不变�

3：采用标准双级减速机替代老式摆锤复杂的传动系统，效率高，彻底避免传动故障�

4：具有指针和液晶两种能量显示方式，两种方式共同显示，其结果可以相互对比，有效的排除可能出现的问题�

5：全封闭式防护罩，可以有效防止断裂试样的飞浅，也可以防止试验人员在试验时进入试验机内部，保证试验人员及设备安全�

6：采用工业用PLC控制系统控制摆锤动作，高精度的旋转编码器来获取摆锤的实时位置，系统稳定、可靠，数据准确�

满足标准�

1. JJG608-89 《悬臂梁冲击试验机�

2. GB/T3808-2002 《摆锤式冲击试验机的检验�

3. ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Meteriallic Materials》（只满足悬臂梁部分�

应用行业�

计量质检；冶金钢铁；机械制造；高等院校；科研实验所；商检仲裁、技术监督部门；其它行业�

原装配置�

主机1台、防护罩一套、控制柜一个、悬臂梁支座一套�

可拓展配置：

�

技术参数：

1. **冲击能量�?50J

2. 摆锤力矩(冲击常数)�?0.3848 N��m

3. 角度*小分辨力�?.1��

4. 摆锤预扬角：150��

5. 摆锤中心至冲击点(试样中心)距离�?30mm

6. 冲击速度�?.0m/s

7. 摆锤刀刃顶角：75���1��

8. 摆锤刀刃顶圆角半径�?.5-1mm

9. 试样规格(�?#215;�?#215;�?� 10��10���?0�?8�?26）mm

10. 试验机外形尺�?�?#215;�?#215;�?�?200��450��1290mm

11. 试验机净重：400 kg

12. 电源：交流三相五�?80V��10% 50Hz

13. 环境条件：周围环境无腐蚀介质，无震动，无强电磁场干扰�

注：该机地基施工由用户负责、�/p>
