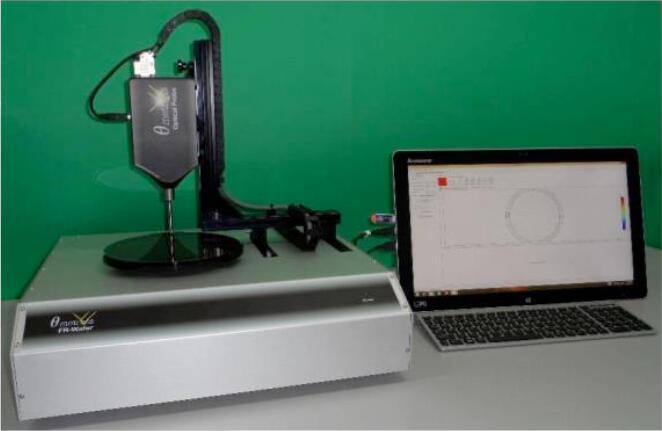

FR-Scanner扫描型光学膜厚仪主要由以下系统组成: A)光学光源装置 小型低功率混合式光源 本系统混合了白炽灯和LED灯,*终形成光谱范図/span>360nm- 1100nm;该光源系统通过微处理控制,光源平均寿命逽/span>10000小时:/span> 集成小型光谱仪,光谱范围360-1020nm+/span>分辨精度3648像素CCD咋/span>16佌/span>A/D分辨精度. 集成式反射探针,6组透射光探针(200um),1组反射光探针,探针嵌入光源头,可修整位置,确保探针无弯曲操作:/span> 光源功率:3W; B)超快扫描系统,平面坐标内,可进行625次测野/span>/分钟(8’‘/span>wafer)戕/span>500次测野/span>/分钟(300mm wafer).全速扫描时,扫描仪的功率消耗不超过200W:/span> 样品处理台:样品处理尺寸可达300mm.可满足所有半导体工艺要求的晶圆尺寸。手动调节测量高度可辽/span>25mm;配月/span>USB通讯接口,功率:100 - 230V 115W. C) FR-Monitor膜厚测试软件系统+/span> 可精确计算如下参数: 1)单一或堆积膜层的厚度:/span> 2)静态或动态模式下,单一膜层的折射率;本软件包含了类型丰富的材料折射率数据库,可以有效地协助用户进行线下或者在线测试分析。本系统可支持吸收率,透射率和反射率的测量,还提供任何堆积膜层的理论性反射光谱,一次使用授权,即可安装在任何其他电脑上作膜厚测试后的结果分析使用、/span> D)参考样牆/span>: a)经校准过的反射标准硅片; b)经校准过的带月/span>SiO2/Si特征区域的样片; E)附件 |
可定制适用于半导体工艺的任何尺寸的晶圆牆/span>(2“/span> 3“/span> 4“/span> 5“/span> 6“/span> 200mm 300mm)
