本文由马尔文帕纳科亚太应用中心技术经理朱晓东供稿

本文摘要

本文将向您介绍如何利用Data Viewer数据读谱软件，将马尔文帕纳科衍射仪测量获得的XRD谱图，轻松制作成学术文章中常用的多谱图层叠比较图、�/span>

关于Data Viewer 软件

多谱图层叠比较是学术文章中常见的XRD附图，一般用Origin等软件做图，但是先要转化数据格式，再把多个数据一个一个导入到Origin里，然后调整各个谱图间的间距，改变两个坐标轴的标注等等步骤，有些繁琐。而对于Malvern PANalyitcal衍射仪测量得到的XRD谱图，其实可以用Data Viewer软件轻松获得、�/p>

Data Viewer是马尔文帕纳科开发的XRD数据看谱软件９�strong>免费，无需激活、�/strong>一般来说，可以在测量软件Data Collector的安装光盘里找到它的安装程序（在光盘底目录的External子目录里）、�/p>

使用Data Viewer 软件制作层叠比较

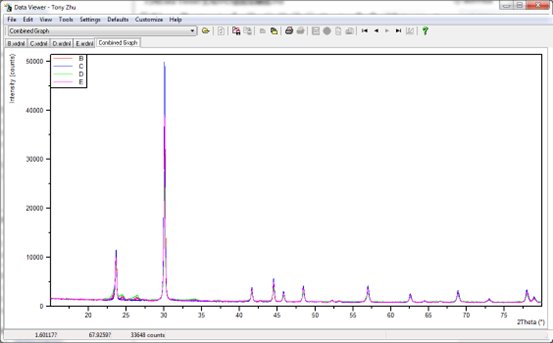

1：如下图，用Data Viewer打开要做层叠比较的谱图数据，这时Data Viewer会自动生成一个Combined Graph标签来把所有打开的数据放在同一个图里：

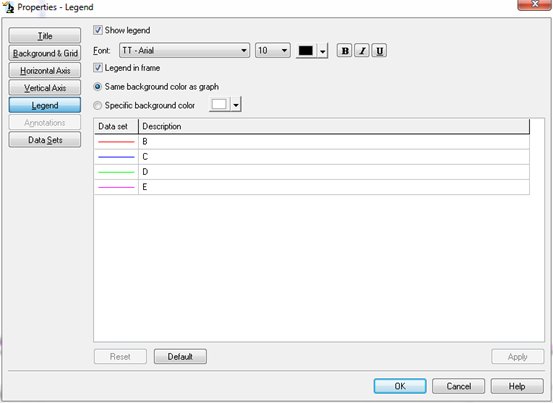

2：如下图，双击Combined Graph图中左上角的图例，会打开一个对话框９�/p>

3：点击该对话框左侧按钮列里的Data Sets按钮９�/p>

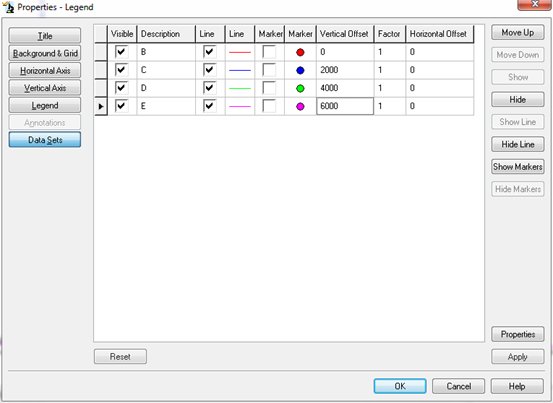

数据谱线设置列表�?/span>

各选项列的定义９�/span>

� Visible９�/strong>设置是否�?strong>Combined Graph中显示该数据：�/p>

✔Description９�/strong>可修改该数据在图例中的名称；

� Line９�/strong>可选框列设置是否显示该数据的线条（双击Line线条列可设置线条的颜�?粗细/线型）；

� Marker９�/strong>可选框列设置是否显示该数据的数据点（双出�strong>Marker形状列可设置数据点的颜色/形状/尺寸）；

✔Factor９�/strong>可设置该数据强度的整体缩放（不改变原始数据，只改变在Combined Graph图中的显示）：�/p>

�?nbsp; Horizontal Offset９�/strong>可设置该数据谱线在图中的左右平移（不改变原始数据，只改变�?strong>Combined Graph图中的显示）：�/p>

� Vertical Offset９�/strong>可设置该数据谱线在图中的的上下平移（不改变原始数据，只改变在Combined Graph图中的显示）

在纵坐标线性坐标下（图上右键菜单选中Linear），将几个数据的Vertical Offset设置为等差数列，即可将它们的谱线上下等间距层叠开９�/p>

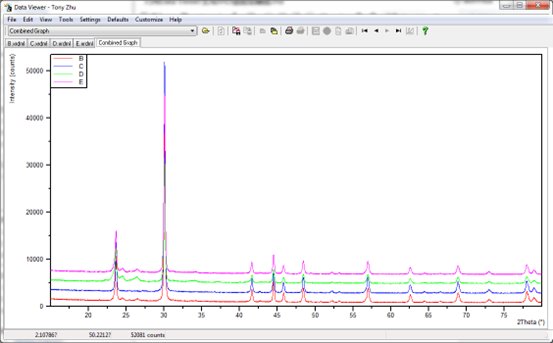

4：设置完成后，点击OK按钮，然后就得到我们想要的效果了９�/p>

5：要往图上添加符号（如+�?�?�?等）来标识不同物相，可以用图上右键菜单New Annotation...，已添加上的标识可以用鼠标拖动来改变它的位置，也可以双击它去设置它的字体/颜色/尺寸/连接线等：�/p>

6：接下来可以用菜单Edit - Copy Graph to Clipboard（快捷键Ctrl+C）将图复制到剪贴板，或者可以用菜单File - Save Graph as...将图保存为图片格式，然后粘贴到文章中即可、�/p>
