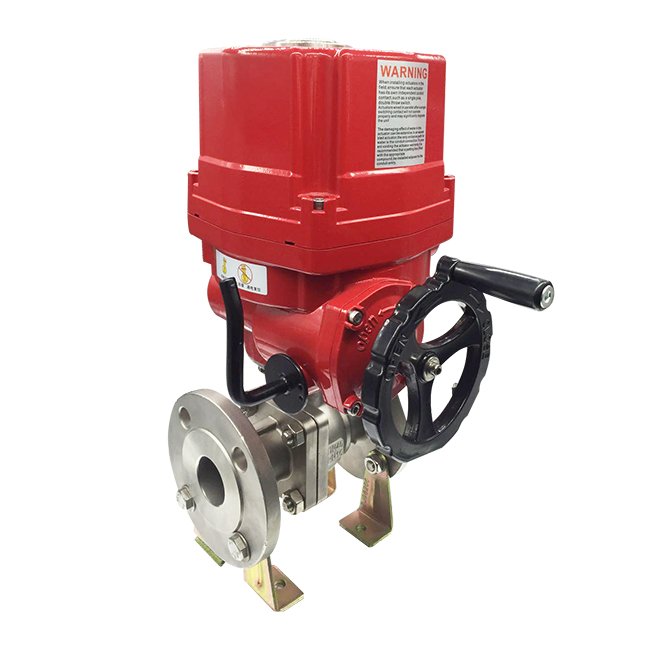

O型电动球阀，是由角行程电动执行机构MHQ系列与球阀组成。具有结构简，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通、�/p>

一、O型电动球阀参数

公称压力：PN1.0�?.5�?.0�?.4Mpa、ANSI150�?00

公称通径：DN20�?00mm

工作温度：硬密封�?40�?00� 软密封：-40�?80ℂ�/p>

工作电压�?20V�?80V

阀座形式：不锈钢可动硬密封、PTFE软密封、�/p>

主要材质：阀� (1)WCB (2)304 (3)316 (4)316L

阀� (1)304 (2)316 (3)316L

二、电动执行机枃�/strong>

参照MHQ系列角行程电动执行器技术参�?/p>

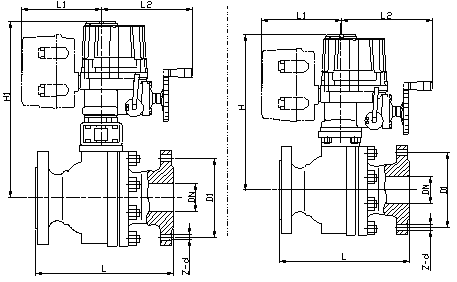

三、安装尺寷�/strong>

通径DN	L	L1	L2	H	H1	D1	Z-d	备注
15	130	215	190	348	303	65	4-14	MHQ05
20	140	215	190	348	308	75	4-14	MHQ05
25	150	215	190	351	319	85	4-14	MHQ05
32	165	215	190	358	325	100	4-18	MHQ08
40	180	215	190	368	330	110	4-18	MHQ08
50	200	215	190	373	338	125	4-18	MHQ10
65	220	215	190	394	359	145	4-18	MHQ15
80	250	263	221	437	391	160	8-18	MHQ20
100	280	263	221	387	413	180	8-18	MHQ30
125	320	263	221	501	-	210	8-18	MHQ40/MHQ50
150	360	263	221	540	-	240	8-23	MHQ50/MHQ60
200	400	263	221	610	-	295	12-23	MHQ80
