产品类型-系列描述９�/strong>

　　BMS型石油化工流程泵为卧式、单壳体径向剖分多级两端支撑式离心泵，也称多级单壳体节段式泵，环形段泵。是根据API610标准要求设计，BB4泵型。该系列泵壳体采用径向导叶结构，可以根据温度选取中心支撑或底脚支撑结构，进出口可以按照用户的需要多个方向灵活布置；首级叶轮和次级叶轮采用不同的设计理念进行设计，首级考虑泵的汽蚀性能，次级考虑泵的效率，整个泵具有优良的汽蚀性能和效率；密封系统完全按照API682第三版《离心泵及回转轴封系统》进行设计，可配置各种形式的密封和冲洗冷却方案，适用于各种复杂工况，使用范围广；平衡装置，该系列泵采用平衡鼓，平衡盘鼓的结构，能更好的平衡轴向力，减轻轴承负担，增加轴承寿命；轴承分滚动轴承和滑动轴承两种配置形式，可以依据泵的实际情况来选用、�/span>

参数９�/span>

API标准泵结构型式：BB4

适用流量范围�?~900 m3/h

适用扬程范围：~1800 m

**设计压力�?7 MPa

适用温度范围�?80~210ºC

领域� 可输送各种清洁或者轻度污染的易燃，易爆，中性，强腐蚀性介质，主要应用于冷却或加热系统，锅炉给水，冷凝水，除垢及一般工业应用等、�/span>

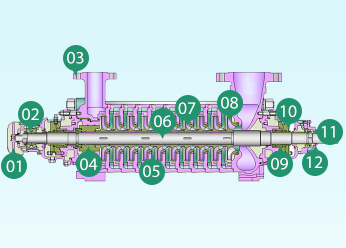

产品剖面图：

1. 配置风扇对轴承箱进行冷却、�/span>

2.面对面配对安装的圆锥滚子轴承，保证轴承的承载能力，避免轴承发热现象。稀油润滑、�/span>

3. 底脚安装，进出口可以按照用户的需要有不同的选择，方便现场安装、�/span>

4. 轴向力采用平衡鼓+平衡鼓套的结构形式，结构简单，平衡效果好、�/span>

5. 所有的口环、级间衬套、节流间隙处均采用不咬合、高硬度的配对材料。可以对表面处理得到更高硬度，以便输送含固体颗粒等磨损介质、�/span>

6. 叶轮轴上定位保留一定的安装间隙，随着温度变化可以减少轴的变形，并且整个转子做动平衡试验，保证转子运行的稳定性、�/span>

7. 次级叶轮具有较高的效率指标，整个系列的产品高效节能、�/span>

8. 首级叶轮单独设计，具有较高的抗汽蚀性能、�/span>

9. 标准API682密封腔，根据工况和用户要求可以配置不同的密封形式、�/span>

10. 配集装式单机械密封或串联双机械密封，达到更好的密封效果、�/span>

11. 径向圆柱滚子轴承，可承受径向负荷、�/span>

12. 迷宫防尘盘。其可以有效防止灰尘进入箱体对轴承造成破坏，也可以防止润滑油外漏，提高轴承寿命、�/span>
