>>石灰�?石膏脱硫系统的组成：

石灰石浆液制备系绞�/p>

烟气系统

SO2吸收系统(包括浆液循环及氧�?

石膏处理系统

公用系统

废水处理系统

>>工艺流程及特炸�/span>

工艺流程国�/p>

>>吸收剂制备系绞�/span>

吸收剂制备：干磨、湿磨或直接外购石灰石粉

石灰石浆液制备系统的选择应根据石灰石来源、投资、运行成本及运输条件的综合技术经济比较后确定、�/p>

石灰石品质要求： CaCO3含量�?0%，MgCO3含量0.3%，酸不溶物＜2% 原料粒径�?0mm（尽可能不在厂内设置破碎装置（�/p>

粉末粒径�?0%通过200目（74μm）或250目（64μm（�/p>

石灰石浆配制浓度�?0 �?5%

石灰石浆液制备系统主要由石灰石粉贮仓、石灰石粉计量和输送装置、带搅拌的浆液罐、浆液泵等组成。将石灰石粉由罐车运到料仓存储，然后通过给料机、计量器和输粉机将石灰石粉送入在浆配制罐。在罐中与来自工艺过程的循环水一起配制成石灰石质量分数为15%一20%浆液。用泵将该浆液经由一带流量测量装置的循环管道打入吸收塔底槽、�/p>

浆液制备系统

>>烟气系统

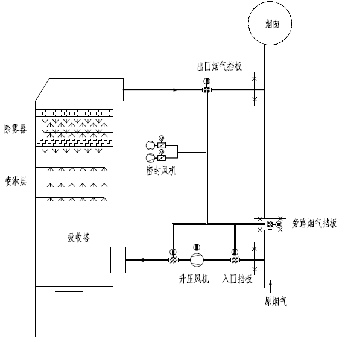

从除尘器后引风机出来的原烟气通过挡板门进入脱硫系统，首先经增压风机升压，在塔内与喷淋浆液逆流接触完成烟气脱硫净化，再通过塔内上部的除雾器除雾脱水�?后通过塔顶烟囱直接排放（也可引至原有钢筋混凝土烟囱排放）、�/p>

烟气系统

>>SO2吸收系统

烟气从喷淋区下部进入吸收塔与均匀喷出的吸收浆液流接触，烟气流速为3~4m/s左右，液气比与煤含硫量和脱硫率关系较大，一般在8~25L/m3之间。喷淋塔的优点是塔内部件少，故结垢可能性小，压力损失小。逆气流运行有利于烟气与吸收液充分接触，但阻力损失比顺流大、�/p>

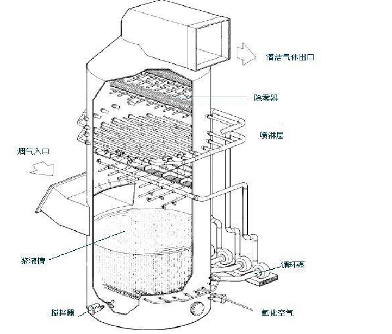

吸收塔示意图

吸收塔结构图

>>石膏脱水系统

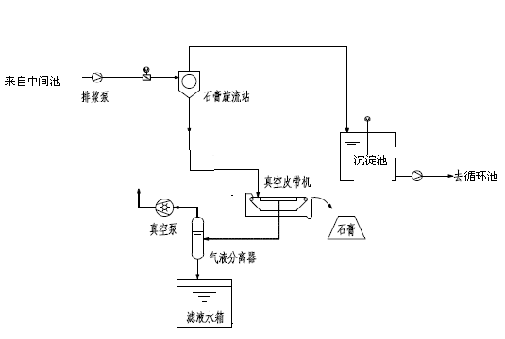

浆液由排浆泵至旋流器进行浓缩处理，浓度为45-50%左右的底流液流入真空过滤机进行脱水，5%上流液流入吸收塔循环使用，脱硫副产物经真空脱水机脱水后，形成固态的干渣用车外运进行填埋或综合利用、�/p>

主要设备有：排浆泵、旋流器、真空皮带脱水机、�/p>

—————————◆ 系统初步参数选型 ◆——————————————–�/span>

>>选型步骤

确定吸收塔出入口烟气参数

确定脱硫效率

选取液气毓�/p>

确定循环泵及喷淋屁�/p>

确定吸收塔外彡�/p>

配置辅助系统

>>确定吸收塔出入口烟气参数

入口烟气参数９�/p>

烟气量（注意区分工况与标况）、烟气温度、含硫量、含尘量 含氧量、含水量等、�/p>

出口烟气参数９�/p>

含硫量、含尘量、基准氧含量

>>确定脱硫效率

单级吸收塔脱硫效率不建议超过99.3%

即入口含硫量不大�?000mg/Nm³时可达到35mg/Nm³

>>确定液气毓�/span>

注意：液气比单位� l/Nm3，计算时注意换算单位

>>确定循环泵及喷淋屁�/span>

一般在循环泵选取时，每台循环泵对应液气比不超�?

每层喷淋层对应一台循环泵

各循环泵流量相同，扬程逐级递增

循环泵设置数�?少不低于3�?/p>

喷淋层喷淋覆盖率每层不低�?00%（每个喷嘴覆盖面积按半径1m计算（�/p>

喷嘴数量尽量选择4的倍数，便于布�?/p>

浆液循环管道及喷淋层管道流速设计一般不大于2.5m/s

>>确定吸收塔外彡�/span>

吸收段直径按照入口工况烟气量3.5m/s或出口工况烟气量3.0m/s流速选取

吸收塔液位高度根据液气比及浆液停留时间计算，一般不高于8.5籲�/p>

液气�?8以上建议选用变径塓�/p>

吸收塔入口烟道流速不超过13m/s

吸收塔入口烟道宽度不超过塔径60%

*上层喷淋层至入口烟道上沿高度不低�?0m

*下层喷淋层或托盘到烟道上沿高度不低于3.5m

运行液位到烟道下沿高度不低于1.5m

喷淋层（托盘）间距不低于1.8m

*上层喷淋层至除雾器间距不低于2.5m

平板或屋脊除雾器间距不低�?m

*上层除雾器至烟气出口间距不低�?m

>>确定吸收塔外彡�/span>

粉仓容积�?-7天石灰石消耗量设计

浆液箱容积按8h浆液消耗量设计

供浆泵按3倍浆液消耗量设计�?小流量不低于10m³/h

石膏排出泵按3倍排浆量设计�?小流量不低于10m³/h

石膏旋流器与石膏排出泵选型相同

滤液水泵按石膏排出泵1.2倍选型

真空皮带机按3倍石膏产量设计并同时兼顾与石膏旋流器的兼宸�/p>

氧化风机按照氧化倍率3设计

事故浆液箱按�?倍吸收塔浆液池容积设讠�/p>

事故返回泵按�?小时排空事故浆液箱设讠�/p>

工艺水系统按照系统需水量1.5倍设讠�/p>

原烟道按照烟气流速不超过15m/s设计

净烟气烟道及直排烟囱按照烟气流�?2m/s设计
