温度变送器

使用说明�?/p>

◆技术参�?

工作制式:两线�? ~20mA输出

热电阻输入信号为三线制，

精度等级: 0.3%FS�?. 5%FS

工作电压: 13~28VDC

量程范围:热电阻LD100: -50�?0 ~500ℂ� Cu50:-50-0~150 °C ( 可根据需要定�?

热电偶K: 0~1300ℂ� E: 0~750ℂ�

S: 0~1600�?nbsp; B: 0~1600�?nbsp; T: 0~350ℂ�/p>

工作环境:温度: -40~85ℂ�湿度: 0~95%RH

负载能力: 600Ω @24VDC.25mA

◆调整说昍�

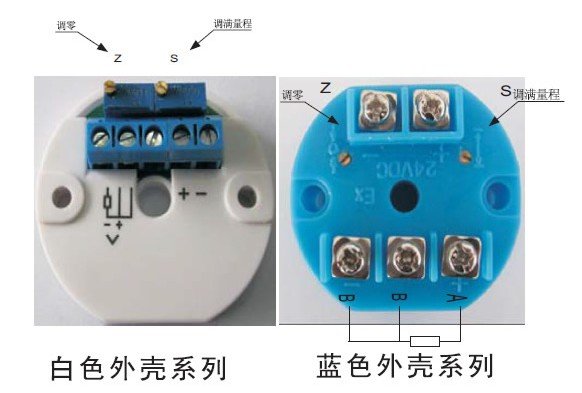

一:热电阻温度量程调敳�/p>

步骤

1.对量程范围进行初步预置，注意实际需要的量程应尽量地选择在标准刻度附�?出厂标定为定货所需量程)、�/p>

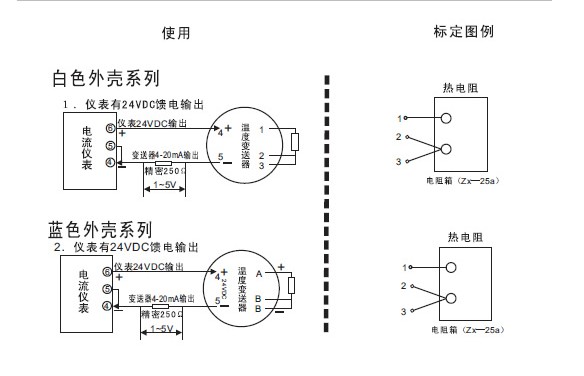

2、按如下典型接线图接线，�?�?�?输入端接入标准电阻箱(如ZX-25a)，其�?�?为电阻箱的公共端，在4�?输出端串接上标准电流�?4VDC稳压电源、�/p>

3、改变信号源发生�?电阻�?，使之等于量程的下限对应阻值，调整电位器Z，使电流表的读数�?mA.改变信号源，使之等于量程的上限对应阻值，调整电位器S，使电流表的读数�?0mA即可、�/p>

侊�输入型号为LD100� 量程�?~100C的温度变送器标定正确接线后，电阻箱输出阻�?002，调整电位器Z，使电流表读数为4mA;电阻箱输出阻值为138.52 ( 即铂热电阻在100°C时对应的电阻�?，调整电位器S，使电流表的读数�?0mA、�/p>

接线９�/p>

�?电流仪表连接端子 为我厂仪表，其它厂家电流仪表应依照具体情况接线特殊量程请订货时详细说明，具体说明请参阅变送器所附说明书

◆注意事顸�

1、变送器电源必须小于36VDC� **不能将交流电接入回路、�/p>

2、变送器组成的回路，负载电阻总和应在使用说明书规定的工作范围内、�/p>

3、不同规格变送器不能互换、�/p>

4、当安装环境较差�?空气流动差，温度�?，请采用高温环境温度变送器。可采用散热装置以降低工作环境温度，

提高可靠性、�/p>

5、变送器在运输、安装、使用中严禁撞击、敲打等剧烈冲击、�/p>

◆常见故障分枏�/p>

1、无电流输出:电源线�?”， “一”信号线是否颠倒，电源是否正常、�/p>

2、输出电流不�?-20mA范围冄�信号线是否接�?如热电阻短接线位置颠倒，热电偶�?”，“一� 信号线颠�?、�/p>

由于本公司产品不断改进，本说明书中标明的数据、说明、规格及接线可能发生变更，恕不通知，请谅解、�/p>
