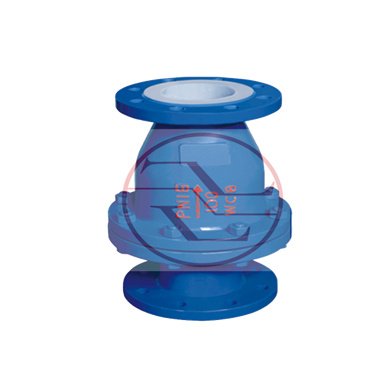

衬氟止回阀H44F46

报价９�span>面议

核心参数

流动方向９�span>其他

连接通道９�span>其他

驱动方式９�span>其他

连接方式９�span>其他

材质９�span>其他

展位推荐

不锈钢截止阀

软密封法兰蝶阀

碳钢闸阀

产品介绍

衬氟止回阀是一种适应于卧式安装的升降式止回阀，适用�?50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂、�br/>

还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用、�/span>

主要零件及材料表Main parts and materials table

零件名称 Part name	材料 Material
上下阀�?nbsp; Upper and lower body	铸钢Cast steel不锈钢Stainless steel、内衬Lining F4 、F46
阀�?nbsp; Disc	铸钢Cast steel、不锈钢Stainless steel、衬Lining F4 、F46
阀盖Cover	铸铁Cast iron、铸钢Cast steel、不锈钢Stainless steel、内衬Lining F4 、F46
垫圈 Washer	F4、F46

■主要零部件材料表Main parts and material table

■主要外形尺寸和连接尺寸Main form and connection size

公称通径Nominal diameter	PN1.0（MPa）主要外形尺寸和连接尺寸Main form and connection size									重量Weight
DN	L	D	D1	D2	f	b	z-Φd	B	H	Kg
25	160	155	85	58	3	14	4-Φ14	128	70	4.5
32	180	135	100	69	3	16	4-Φ18	140	80	6.5
40	200	145	110	78	3	16	4-Φ18	160	85	7
50	230	160	125	88	3	18	4-Φ18	178	90	10.5
65	290	180	145	108	3	18	4-Φ18	205	110	15
80	310	195	160	124	3	20	4-Φ18	305	130	20
100	350	215	180	144	3.5	20	8-Φ18	255	140	25
125	400	245	210	174	3.5	20	8-Φ18	305	145	35
150	480	280	240	199	4	22	8-Φ23	345	160	55
200	500	335	295	254	4	24	8-Φ23	415	180	75
250	550	390	350	309	5	25	12-Φ23	490	220	120
300	620	440	400	363	5	30	12-Φ23	560	240	250
