简今�/strong>

在基质设计的进步是在实验室规模上开发的新催化剂的大规模实施至关重要。最佳的催化剂体是结合了活性、选择性、寿命和合适的成本等性能的催化剂体。催化剂配方需要适当选择成分，这高度依赖于所使用的制备方�?即挤出或喷雾干燥)。喷雾干燥是一种通过溶剂蒸发将喷雾状的浆料转化为干粉的技术。喷雾干燥过程的主要原理是使液体浆料与干燥气�?通常是空气或氮气)接触，一起通过一定孔径的喷嘴，形成小液滴的喷雾。喷雾干燥允许对最终产品性能的显著控制：粒度分布，残余水分含量，堆积密度和形态。与其他湿法塑型的方�?如挤压或造粒)相比＋�span style="color: rgb(86, 172, 221); box-sizing: border-box;">喷雾干燥技术提供了几个主要优点，即可以通过浆料的固体含量来控制颗粒密度，以及制备具有高度均匀性的有效填充球形颗粒的能劚�/strong>、�/p>

实验部分

使用不同粘土、粘合剂� ZSM-5 沸石制备复合浆料的过程，以及通过喷雾干燥技术将浆料转化为粉末状催化剂的方法。使用了三种不同的粘合剂-胶体二氧化硅，薄水铝石和水合氯铝。制备了10wt.%薄水铝石(PuralSB)溶胶；分散率� 45wt.% � NH₄- ZSM -5 (SAR23)原液�?0wt.% 的粉末与 0.01M �?NH₄)₂HPO₄溶液混合，得到高岭土分散体。所有其他粘土，即滑石、膨润土、硅镁土和海泡石，以粉状形式加入浆料中，用水分散，根据固体含量达到~ 20wt .%的浆料、�/p>

喷雾干燥过程采用实验室规模的步琦喷雾干燥� B-290 Advanced，搭配可变孔�?1.4mm, 2.0mm � 2.8mm)的钛合金双流体喷嘴、�span style="color: rgb(86, 172, 221); box-sizing: border-box;">选择最佳喷雾干燥条件的标准是干燥室底部不存在液体沉积、�/strong>最后，将干燥的复合材料在静态烘箱中，在 700ºC 的空气下，以 5ºC·min-1的坡度煅� 7h、�/p>

表征方法

包括 X 射线衍射(PXRD)、氮气吸附实验、热重分�?TG)、扫描电子显微镜(SEM)、X 射线荧光测量(XRF)、静态光散射(SLS)、电感耦合等离子体(ICP)分析、傅里叶变换红外光谱(FTIR)和程序升� NH₃脱附(NH₃-TPD)等、�br style="box-sizing: border-box;"/>

结果与讨讹�/strong>

加工过程参数对塑型过程的影响

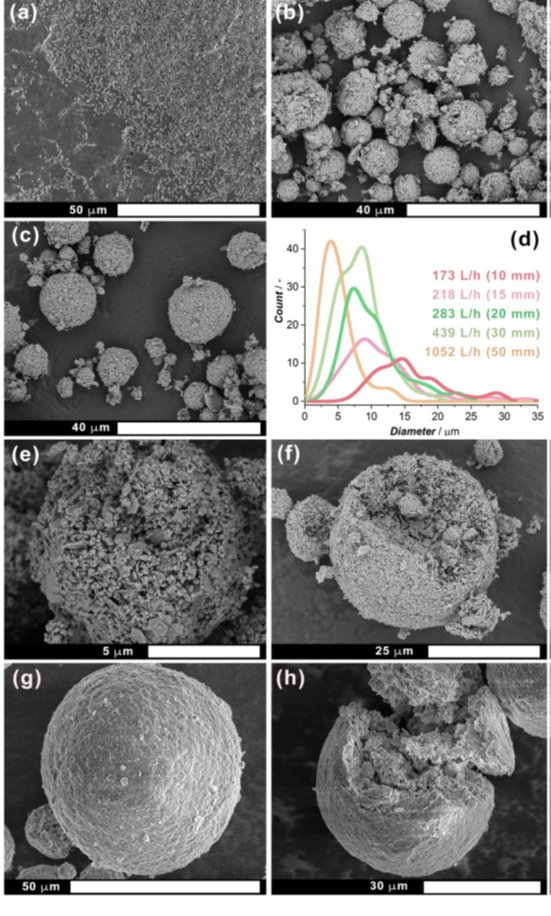

首先评估加工参数的影响。在保持其他工艺参数不变(Tin= 200°C, 11 mL·min-1，抽气机� 80%)的情况下，以34 wt.%(固形物基础�?高岭土为基体�?0 wt.% ZSM-5 (H+ � MFI 沸石)� 26 wt.% � Pural SB(粘合�?的复合浆料以不同的气体流量进行喷雾干燥。不同产物和初始浆料的形态特征对比如�?a-c� S1 所示，表明组分的亚微米级颗粒聚集形成球形复合颗粒。值得注意的是，复合球的平均直径与用于形成喷雾的气体流量有关。从粒径分布�?�?d)可以看出，复合材料具有较窄的粒径分布曲线和较低的粒径分布曲线、�span style="color: rgb(86, 172, 221); box-sizing: border-box;">这样的观察结果与事实是一致的，即高气流产生的更高的压降迫使液滴分解成更小的液滴、�/strong>

对三种不同孔�?2.0 mm�?.4 mm � 0.7 mm)的喷嘴进行了评估，目的是确定上述固定组合物对产生的颗粒尺寸的影响、�/p>

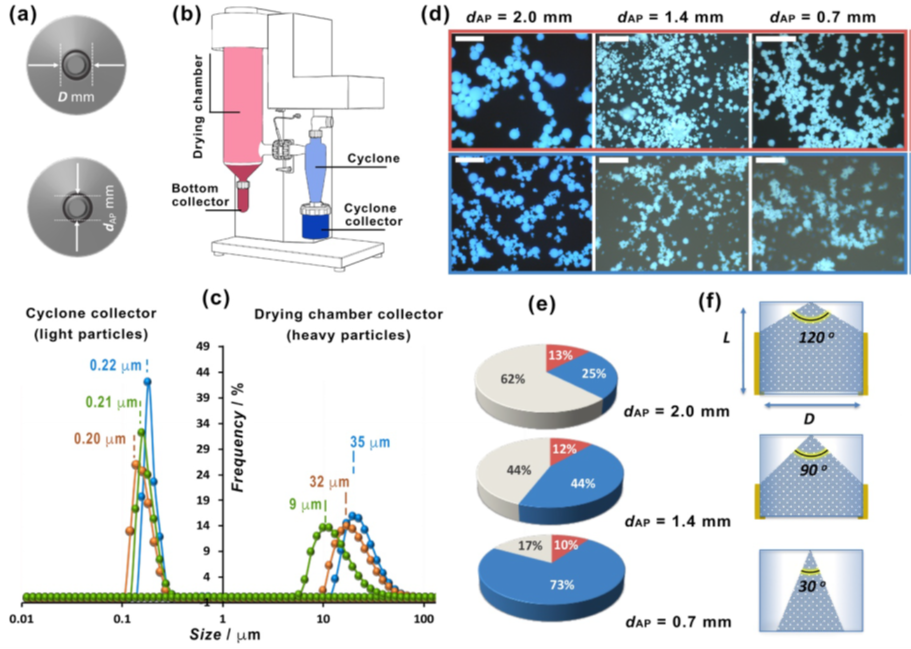

相应地，喷嘴帽的选择使喷帽与喷嘴尖端之间的间隙为0.8 mm (2.8 / 2.0 mm;2.2 / 1.4 mm;1.5 / 0.7 mm)。在评价过程中，浆料的组�?高岭� 60 wt.%� ZSM-5 20 wt.%� Al₂Cl(OH)₅20 wt.%)和喷雾干燥条�?进料- 15 mL·min-1，气体流�? 473 L·h-1，抽气机- 80%，Tin- 210�?保持不变，以排除任何侧干扰。喷雾干燥过程产生颗粒产品被分成两个主要部分——一个在干燥室的底部收集器中，另一个在旋风收集器中(�?b)、�span style="color: rgb(86, 172, 221); box-sizing: border-box;">样品在两个馏分之间的分离与颗粒的大小和密度的差异有关、�/strong>从粒径分布曲�?�?c)可以看出，粒径较小、粒径较轻的产物优先被收集到旋风容器中，粒径较大、粒径较�?密度较大的产物则倾向于沉降到底部干燥桶中，且粒径最大的组分粒径与喷嘴孔径的相关性较奼�孔径� 2.0 mm 的喷嘴产生的喷雾颗粒约为 35μm，孔径为 0.7 mm 的喷嘴产生的最细颗粒约� 9μm。此外，光学显微镜图�?�?d)证实了这一观察结果，即无论喷嘴大小如何，较轻的亚微�?0.20-0.22 μm)复合颗粒优先被旋风分离器分离、�/p>

另一个有趣的观察结果是，喷嘴尺寸极大地影响了干燥产品在不同馏分之间的质量分布，如�?e所示，其中红色馏分对应于干燥室底部收集的粉末质量，蓝色馏分对应于旋风收集器收集的粉末百分比，米色馏分对应于喷雾干燥筒壁上积聚的喷雾造成的不希望的损失。无论喷嘴孔径大小如何，较重/较大颗粒的相对质量分数几乎没有变�?约为 10-13 wt.%)，而细颗粒的相对质量分数随着喷嘴孔径的减小而增加。此外，固体产品损失呈相反趋势下降。这种相关的质量分布可以从具有一定孔径的喷嘴产生的喷射锥几何形状来解�?�?f)。考虑到喷雾干燥筒的长�?L)和直�?D)是固定的，孔口处的压力是恒定的，当孔口孔径较大时，喷雾锥的角度要宽得多。因此，这导致与湿浆接触的面积更大，并在干燥室的壁上形成固体。相反，较小的孔板孔径最大限度地减少了与干燥室壁的直接接触，并在旋风收集器中增加了更多的产品、�/p>

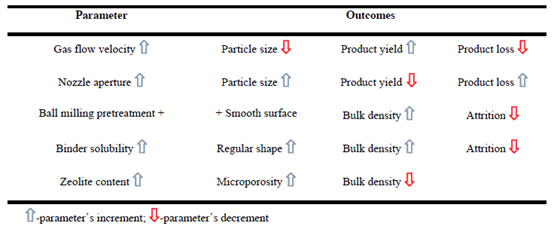

�?总结了所研究的不同变量对喷涂颗粒最终性能的影响，作为对有兴趣制定自己的喷雾干燥方案的读者的指导、�/span>

粘土对塑型过程的影响

在上述优化之后，后续研究了五种不同粘土对所得技术体的配方和催化性能的影响。选择高岭土、海泡石、滑石、硅镁土和蒙脱土，具有不同的结构、化学成分和晶体形�?�?)、�/p>

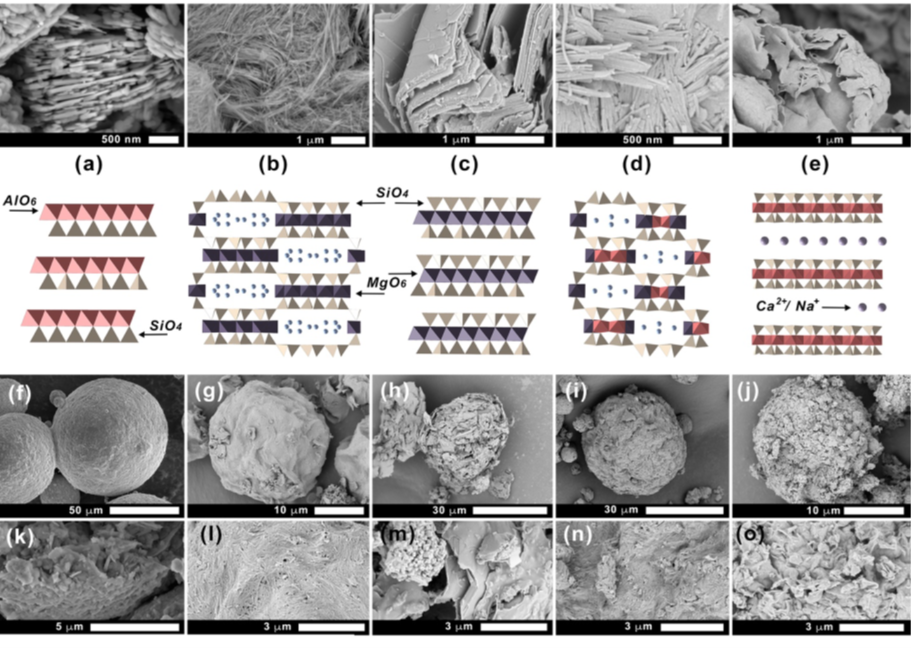

仍�span style="text-decoration-line: underline; box-sizing: border-box;">�?可以看出，只有在以高岭土为基础的混合物中才能形成具有光滑外表面的致密球体。在这种特殊情况下，由于粘土的亲水性和润湿性以及晶体的板状特性，浆料的高固体含量(~ 47 wt.%)有利于喷雾干燥颗粒内的致密堆积。相比之下，海泡石和硅镁石粘土往往形成凝胶状分散体，迫使混合浆料稀释到相对较低的固体含�?海泡石和硅镁石分别为 ~ 25% � 22wt .%)。由于这种稀释作用，复合颗粒的密度降低，形状偏离球形，外表面粗糙(�?g,i,l,n)。在滑石基浆料的情况下，由于材料的疏水性和高结晶度，我们能够制备固体含量约� 42 wt.% 的可泵送浆料。然而，由于粘土与水浆中其他组分的低混相性，导致球形不规则，充填效率低，成分分布不均匀，形成的形状颗粒表面非常粗糙(�?h,m)。这些结果表明，粘土的性质，特别是润湿性在喷涂过程中起着非常重要的作用、�/p>

结论

在这项工作中，我们探索了一种用于催化剂配方的喷雾干燥技术。整喷雾干燥工艺参数，得到粒径在 30 ~ 100μm 之间的颗粒。结果表明，通过改变气体流量、喷嘴孔径、球磨浆前处理和浆料组分配比，可以制备出具有不同粒径和形态特征的复合颗粒。在所有不同的研究变量中，浆料配方中最关键的方面是可喷涂浆料的总固体含量，这受到催化剂成分(特别是粘合剂和粘�?的强烈影哌�浆料稀释率低于 30wt.% 会导致松散的、表面缺陷的复合材料，其耐磨性较差，而更高的负载，在最佳喷涂条件下，提供更好的形状颗粒、�/p>

另一方面，所选粘土的性质不仅影响喷雾本身，而且影响催化性能。特别是，我们的研究结果表明，所选择的粘土对改变复合材料的最终酸度有很大的影响，当应用于 MTO 时，会导致烯烃或芳烃循环的传播、�/strong>

参考文�?/strong>

1. Shaping of ZSM-5 based catalysts via spray drying: effect on methanol-to-olefins performance

   Tuiana Bairovna Shoinkhorova, Alla Dikhtiarenko, Adrian Ramirez, Abhishek, Dutta Chowdhury, Mustafa Caglayan, Jullian R. Vittenet, Anissa Bendjeriou-Sedjerari, Ola S Ali, Isidoro Morales Osorio, Wei Xu, and Jorge Gascon

   ACS Appl. Mater. Interfaces, Just Accepted Manuscript � DOI: 10.1021/acsami.9b14082 � Publication Date (Web): 15 Oct 2019 Downloaded from pubs.acs.org on October 19, 2019

长按上方二维码联系我�?/strong>

或拨打联系电话：
