离子研磨仪制备扫描电镜（SEM）样品的详细流程与原琅/strong>
离子研磨是一种高精度的样品表面制备技术，广泛用于需要高分辨率显微观察的样品制备，特别是那些容易受机械应力影响的材料，如半导体、陶瓷、复合材料等。以下将详细阐述离子研磨样品制备的原理、流程、参数设置以及实际案例、/p>
📚1.离子研磨的基本原琅/strong>

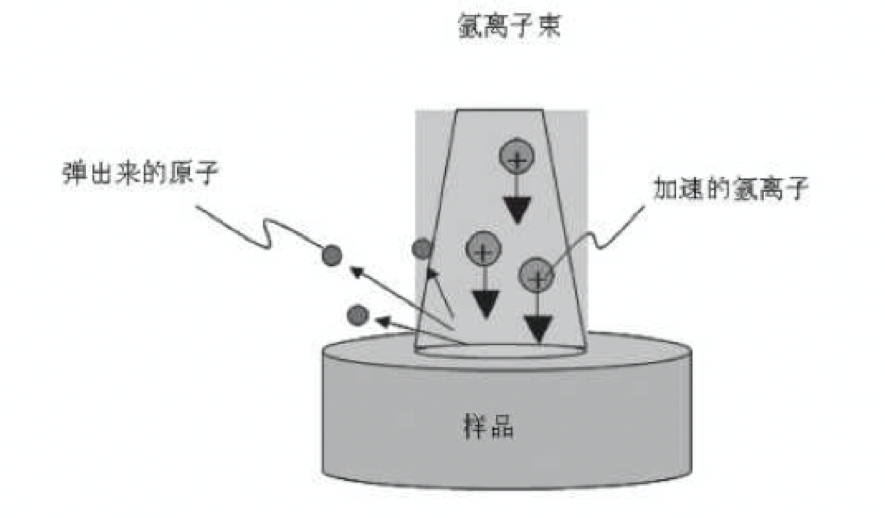

离子研磨是通过惰性气体离子束（通常是氩离子Ar⁺）轰击样品表面，将样品表面的微小层逐渐去除，从而获得无应力变形、无机械损伤且高度平整的表面、/p>
1.1 离子研磨的核心部仵/strong>
离子溏/strong>：通过电场加速氩离子（Ar⁺），形成高能量离子束、/p>
样品?/strong>：可进行多角度调节，控制离子束轰击样品的角度、/p>
真空腔体：保持高真空环境，减少离子散射、/p>
冷却系统：部分系统配备冷却功能，防止样品在研磨过程中过热、/p>
1.2 研磨角度分类
高角度研磨（>10°（/strong>：快速去除较厚的材料，常用于初步研磨阶段、/p>
低角度研磨（<10°（/strong>：精细抛光，减少表面粗糙度，常用于最终研磨阶段、/p>
双离子束研磨：同时从不同方向轰击样品，改善研磨效率和表面质量、/p>

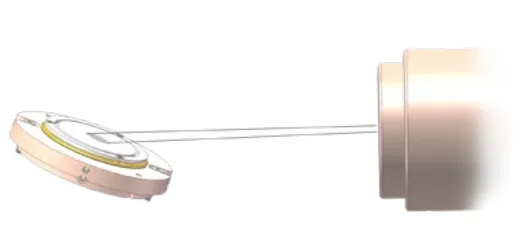

1.3 离子研磨示意国/strong>
🛠?.离子研磨仪制备扫描电镜样品的详细步骤
2.1 机械预处琅/strong>
目的：去除大块材料，缩短离子研磨时间、/p>
工具：金刚石锯、砂纸、金刚石抛光膏、/p>
结果：获得初步平整的样品表面、/p>
注意事项９/p>
避免过度机械抛光引起的表面应力和形变、/p>
对脆性材料（如陶瓷）要轻柔处理，防止裂纹扩展、/p>
2.2 初步离子研磨
目的：去除机械抛光残留的形变层、/p>
参数设置＇strong style="margin: 0px; padding: 0px;">不同型号参数不同，仅供参耂/strong>（/strong>９/p>
加速电厊/strong>?-5 kV
离子束角?/strong>?0°-15°
时间?0-60分钟
过程９/p>
将样品安装在样品台上，固定牢固、/p>
设置离子束角度，进行高角度研磨、/p>
研磨后检查样品表面，确保主要形变层已去除、/p>
2.3 精细离子研磨
目的：消除研磨过程中的微观缺陷，获得高平整度表面、/p>
参数设置＇strong style="margin: 0px; padding: 0px;">不同型号参数不同，仅供参耂/strong>（/strong>９/p>
加速电厊/strong>?-3 kV
离子束角?/strong>?°-7°
时间?0-120分钟
过程９/p>
调整离子束角度，通常采用低角度轰击、/p>
逐渐降低离子束能量，避免表面损伤、/p>
冷却系统启动，减少热效应、/p>
2.4 截面离子研磨（可选）
目的：观察样品的截面结构（如多层膜、器件结构）、/p>
方法：将样品切割后，通过离子束垂直轰击暴露出截面、/p>
参数设置＇strong style="margin: 0px; padding: 0px;">不同型号参数不同，仅供参耂/strong>（/strong>９/p>
加速电厊/strong>?-5 kV
角度?0°
时间?0分钟以上
2.5 样品检?/strong>
工具：扫描电子显微镜（SEM）、/p>
目的：观察样品表面或截面的显微结构、/p>
重点检?/strong>９/p>
表面平整?/p>
是否有残留机械损伣/p>
显微结构完整?/p>

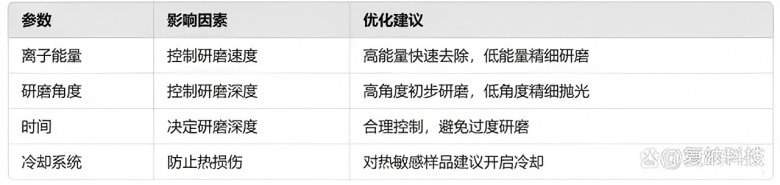

⚙️3.影响离子研磨效果的关键参?/strong>
📊4.常见材料的研磨策?/strong>
材料类型研磨策略应用领域金属材料低角度、低能量研磨晶粒结构、应力分布陶瓷材料低角度、长时间研磨裂纹扩展、显微结构半导体材料截面离子研磨薄膜器件、界面结构生物材料低能量、短时间研磨脆弱结构保护
📷5.典型研磨案例
案例1：金属材料截面观寞/p>
高分辨率显示晶界、析出相分布、/p>
案例2：陶瓷材料表面形貋/p>
表面无裂纹、无机械损伤、/p>
案例3：半导体器件内部结构
清晰显示多层薄膜界面、/p>
铝垫表面异物 EDS 分析
铝垫表面异物 EDS 分析?. 总结
离子研磨是制备高质量SEM样品的关键技术、/p>
不同材料需要针对性调整研磨参数、/p>
结合高角度和低角度研磨可有效提高表面质量、/p>
最终通过SEM检查确保样品满足分析要求、/p>
