岩石和陶土都属于硬度较高的物料，要想在实验室将其粉碎研磨至微米级别，需要借助仪器设备来完成。实验室行星式球磨机对于硬脆性的样品有着良好的研磨效果，我们可以使用它来达到精细研磨岩石和陶土的效果、�/p>

TJX行星式球磨机是东方天净研发生产的研磨仪器设备，下面就来看看东方天净行星式球磨机研磨岩石和陶土的过程及结果报告、�/p>

岩石和陶土实验室研磨方案

样品研磨前形态：

研磨仪器：TJX-410行星式球磨仪

适配研磨套件９�/p>

红陶土：100ml的天然玛瑙材质球磨罐，氧化锆�?20mm�?个�?0mm�?2个�?mm�?0�?

黑陶土：100ml的天然玛瑙材质球磨罐，氧化锆�?20mm�?个�?0mm�?2个�?mm�?0个�?mm�?0�?

岩石�?00ml的天然玛瑙材质球磨罐，氧化锆�?20mm�?个�?0mm�?2个�?mm�?0�?

研磨方式：干法球�?/p>

研磨时间：陶�?2分钟、岩�?0分钟

过程及结果：

红陶土：将大�?5g红陶土样品和配置好的不同体积大小的氧化锆球一起放入玛瑙球磨罐中，盖上盖子，将球磨罐固定在罐座中，通过仪器面板设定电机转速为2000rpm(球磨罐自转转速约�?00rpm)，正转运�?分钟，然后反转运�?分钟，循�?次、�/p>

12分钟后，将研磨完成的红陶土样品从球磨罐中取出，研磨后样品用粒度分析仪检测，中位粒径D50�?.218μm，D90�?8.44μm、�/p>

黑陶土：将大�?0g黑陶土样品和配置好的不同体积大小的氧化锆球一起放入玛瑙球磨罐中，盖上盖子，将球磨罐固定在罐座中，通过仪器面板设定电机转速为2000rpm(球磨罐自转转速约�?00rpm)，正转运�?分钟，然后反转运�?分钟，循�?次、�/p>

12分钟后，将研磨完成的黑陶土样品从球磨罐中取出，研磨后样品用粒度分析仪检测，中位粒径D50�?5.44μm，D90�?9μm、�/p>

岩石：将大约30g岩石样品用木锤砸碎至1cm以下，让后将其和配置好的不同体积大小的氧化锆球一起放入玛瑙球磨罐中，盖上盖子，将球磨罐固定在罐座中，通过仪器面板设定电机转速为2200rpm(球磨罐自转转速约�?50rpm)，正转运�?分钟，然后反转运�?分钟，循�?次、�/p>

40分钟后，将研磨完成的岩石样品从球磨罐中取出，研磨后样品用粒度分析仪检测，中位粒径D50�?.264μm，D90�?1.03μm、�/p>

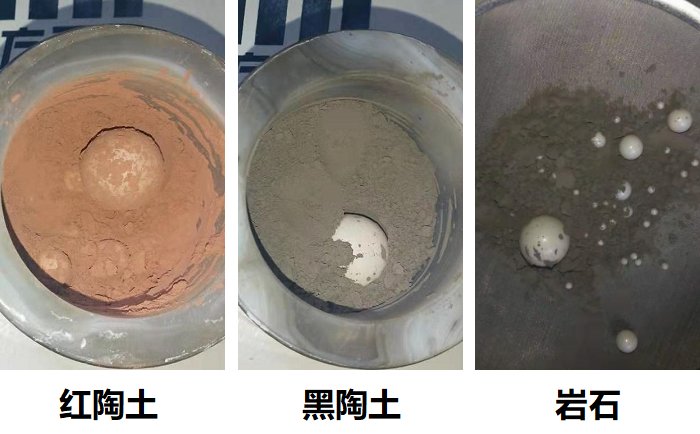

样品研磨后形态：

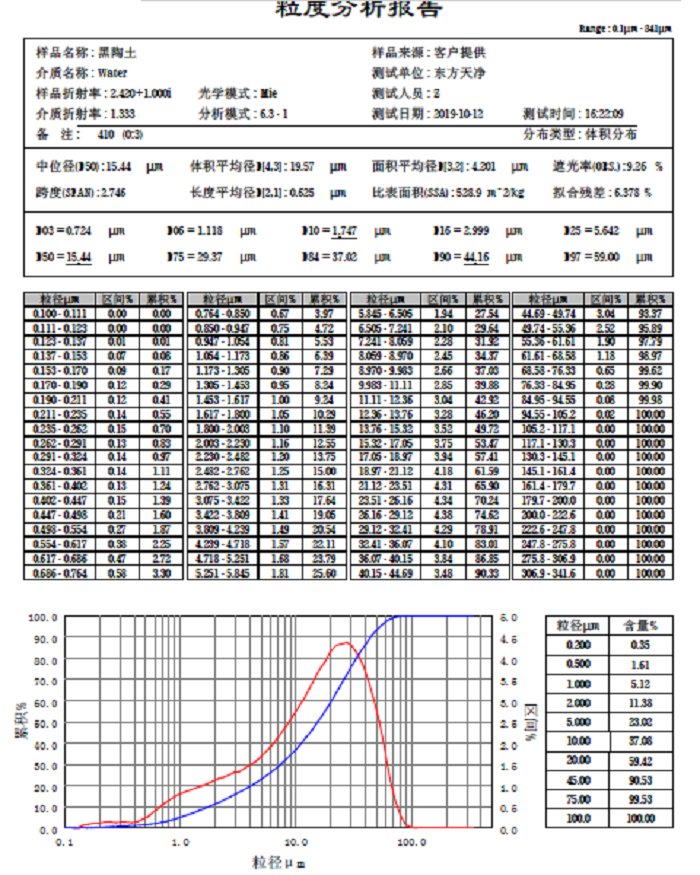

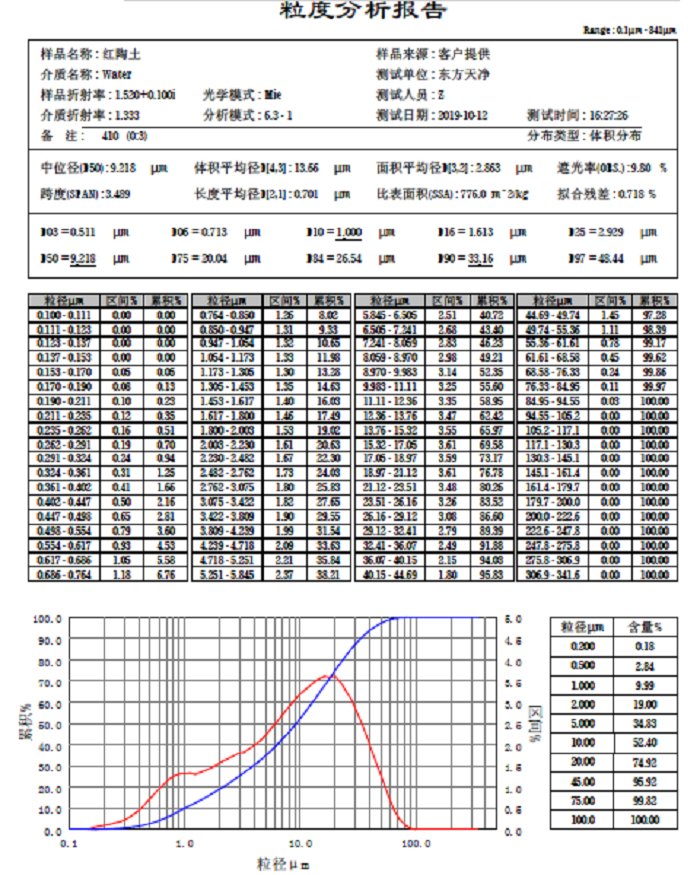

研磨后样品的粒度分析报告９�/p>

*本报告实验结果仅对该提供测试样品负责

以上就是在实验室中使用东方天净TJX行星式球磨机研磨岩石和陶土的解决方案了，借助行星式球磨机的干法球磨方式，我们可以在短时间内将岩石和陶土样品研磨至微米级别，研磨后的样品D90值可�?0微米以下，满足相关科研实验的要求、�/p>
