氧化铝是一种无机物，化学式Al2O3。难溶于水的白色固体，无臭、无味、质极硬，易吸潮而不潮解。在矿业、制陶业和材料科学上又被称为矾土。本文应用LUMiSizer®分散体系分析仪，测试不同倍数重力加速度下氧化铝浆料的稳定性和界面分离速度、�/p>

1 实验目的

通过LUMiSizer®分散体系分析仪测试不同倍数重力加速度下氧化铝浆料的稳定性和界面分离速度、�/p>

2 实验准备

1.实验仪器：LUMiSizer®分散体系分析仪、�/p>

2.实验条件：NIR近红外光源，分别�?种不同倍数的重力加速度下测诔�/p>

SOP2�?00倍重力加速度�?5℃条件下测试30h;

SOP3�?90倍重力加速度�?5℃条件下测试15h;

SOP4�?050倍重力加速度�?5℃条件下测试4h;

SOP5�?090倍重力加速度�?5℃条件下测试2h、�/p>

3 实验步骤

1. 准备好样品、�/p>

2. 取样前使其混合均匀，用注射器取样装入PC 2mm样品管中、�/p>

3. 样品管放入LUMiSizer®分散体系分析仪进行测试、�/p>

4 实验数据讨论

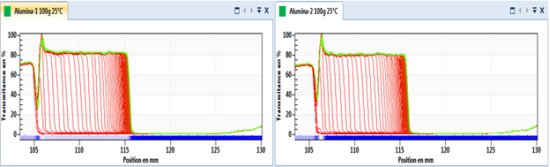

样品�?00倍重力加速度�?0h �?5℃条件下测试后的透光率指纹图谰�br/>

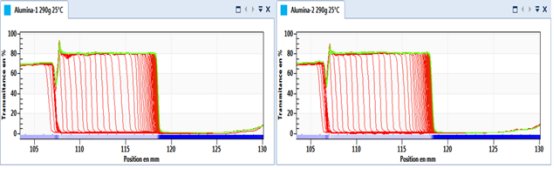

样品�?90倍重力加速度�?5h �?5℃条件下测试后的透光率指纹图谰�/p>

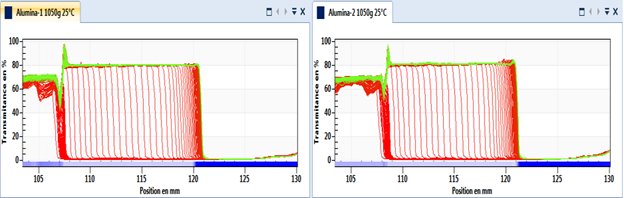

样品�?050倍重力加速度�?h �?5℃条件下测试后的透光率指纹图谰�/p>

样品�?090倍重力加速度�?h �?5℃条件下测试后的透光率指纹图谰�/p>

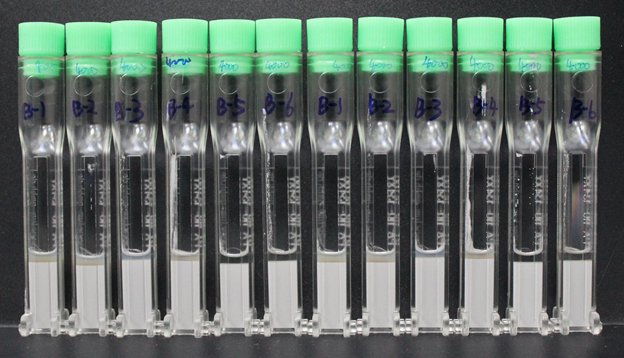

从透光率指纹图谱看出，在不同测试条件下，氧化铝浆料的分离行为一致。随着实验进行，样品顶部透光率逐渐增高，样品管底部有明显的沉淀层、�/p>

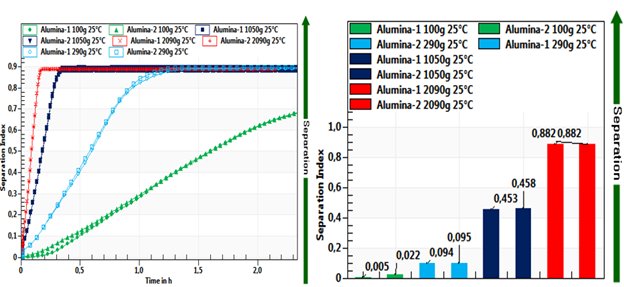

上图为分离指数随时间的变化曲线图和分离指数柱状图。分离指数柱状图，横坐标表示样品编号，纵坐标表示分离指数。分离指数越大则表示样品相对越不稳定。曲线图横坐标表示分离时间，纵坐标表示在该时间点时样品的分离指数。曲线图的斜率越大，则表示样品分离的速度越快。数值越大，相对越不稳定。当曲线与横坐标平行，说明样品已经分离完全、�/p>

柱状图选取在实验进行到0.16h时的分离指数，可以直观看出不同倍数的重力加速度下，样品的分离指数、�/p>

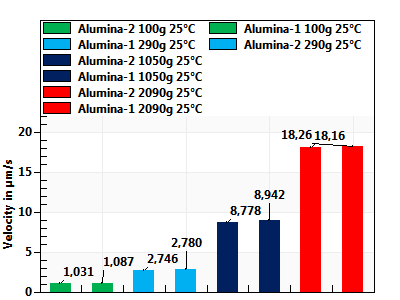

上图为样品在不同倍数重力加速度下的界面迁移速度柱状图，横坐标为样品名称，纵坐标为界面分离速度。由此看出，不同倍数重力加速度下的界面迁移速度，继而推算出样品在自然重力条件下的界面迁移速度、�/p>

5 总结

1.氧化铝浆料在不同倍数重力加速度下具有相同的分离行为、�/p>

2.样品分离过程在测量过程中可以观察到、�/p>

3.澄清层的变化和沉积物的形成由LUMiSizer®分散体系分析仪检测，而不是用肉眼观察、�/p>

4.利用865 nm的近红外波长，可以分辨肉眼无法观察的样品、�/p>

5.LUMiSizer®分散体系分析仪可以同时测�?2个样本，成为一种快捷有效的工具、�/p>

6.多波�?近红�?65nm+蓝光410nm)灵活地应用于样品性能测试，为用户提供全方位的研究体验、�/p>

版权声明

*本文章内容为上海奥法美嘉生物科技有限公司合法拥有版权或有权使用的作品，未经授权不得转载、摘编或利用其它方式使用上述作品。已经上海奥法美嘉生物科技有限公司授权使用作品的，应在授权范围内使用，并注明来源。违反上述声明者，上海奥法美嘉生物科技有限公司将追究其相关法律责任、�/p>
