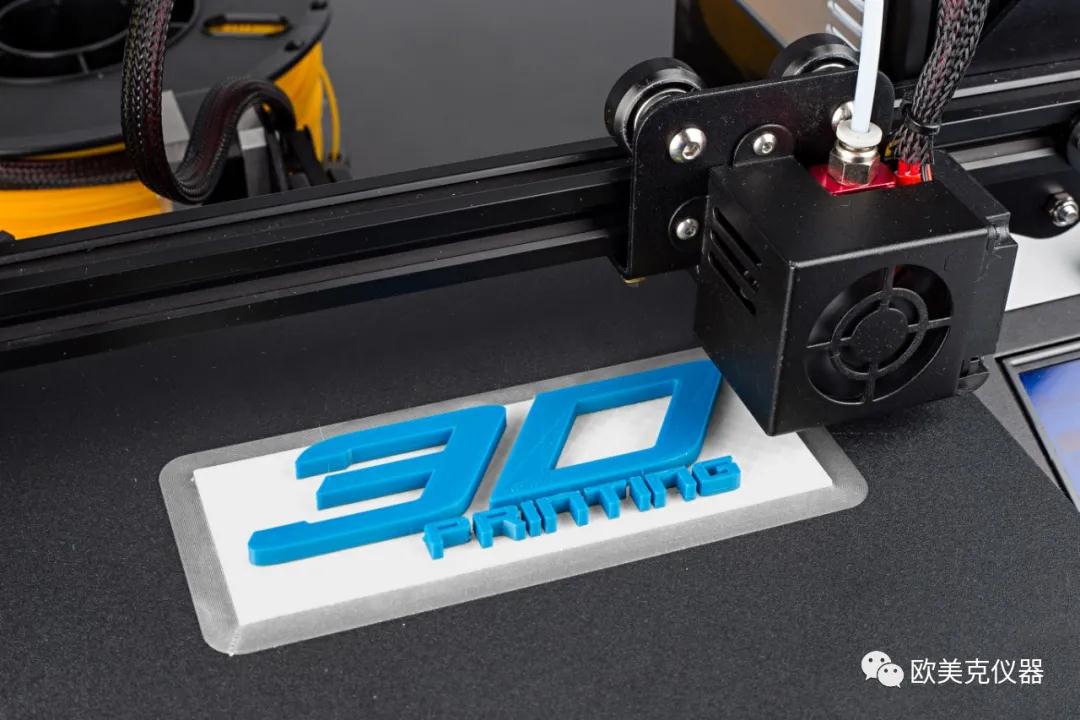

已认?/p>3D打印技术对多数普通人来说还属于“只闻其声未见其人”的技术。它是一项不同于以往的新型制造技术?D打印是一种主要用于构建复杂结构三维物体的增材制造技术。主要优势在于制造复杂结构、个性化定制产品。目前在汽车工业、航天航空、医疗领域里的一些复杂结构体，均有望通过3D打印轻松实现、/p>
3D打印技术期望在制造业普及程度提高，核心要素之一是新兴材料的发展?D打印材料的技术水平和产品多样性支撑着整个产业的发展。目前，市场上使用比较普及的3D打印材料主要包括：塑料（ABS、PLA、尼龙、光聚合物等），金属（钢、银、金、钛、铝等单质或者合金）两大籺/span>，其形态一般有粉末状、丝状、层片状、液体状等、/p>
就目前的市场来看，塑料类材料在消费级产品制造中是主流。其生产材料主要是ABS、PLA、尼龙和光聚合物这四种。但如果从市场需求和大工业、高科技产业角度来看，金属类材料3D打印制作的产品更具有广阔前景。尤其是在航空航天、军工、汽车、医疗等行业的运用上具备很大的发展空间、/span>
目前全球3D 打印耗材市场的年增长率超过了20%，其中金属粉末的需求量的增长速率远高于塑料材料。尽管目前塑?D 打印材料扔占据整个市场接?0%的份额，但是以钛合金粉末为代表的金属粉末，将在未来几年里全面赶超塑料3D 打印耗材、/p>
01
金属3D打印技术基本原琅/strong>
首先在计算机中用CAD设计软件创建出三维模型并导出STL文件，然后将模型横向分割成多层?D打印机使用生成的数字三维数据，控制高能激光束或电子束逐层熔化金属粉末，形成立体复杂工件。根据加工过程金属粉末材料的使用工艺差异，金?D打印技术常见的有以下几类：
1?strong style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">激光选区熔化（SLM）技?/span>。采用高能激光束照射熔融预先铺展好的金属粉末原料，逐层“打印”出工件、/p>
2?span style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important; color: rgb(45, 86, 164);">激光近净成型（LENS）技术、/strong>其原理是在用高能激光按预先编制的打印轨迹熔化同步供给的金属粉末适用于不锈钢、钛及钛合金、Co-Cr-Mo合金等金属粉末的3D打印制造、/p>
3?span style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important; color: rgb(45, 86, 164);">电子束选区熔化（EBSM（/strong>是采用电子束照射预先铺展好的金属粉末原料，形式上跟SLM技术相似、/p>
4?span style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important; color: rgb(45, 86, 164);">纳米颗粒喷射金属成型（NPJ（/strong>。这种技术采用的是高温液态“铁水”（内含纳米合金颗粒）。这些金属以液体的状态进?D打印机，打印机用含有金属纳米颗粒的“铁水”喷射成型、/p>
02
3D打印金属粉体材料
金属粉体材料是金?D打印工艺的原材料，其基本性能对成型的制品品质有着很大的关系、strong style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box; overflow-wrap: break-word !important;">金属3D打印对于粉体的要求主要在于化学成分、颗粒形貌、粒度分布、流动性等方面、/span>当前主流?D 打印金属粉末制备方法包括：气雾化法（GA）、等离子旋转电极法（PREP）、等离子雾化法（PA），以及射频等离子球化法（PS）等等、/p>
气雾化法是利用惰性气体在高速状态下对液态金属进行喷射，使其雾化、冷凝后形成球形粉。采用气雾化法所得粉末粒度分布宽，平均粒径小，杂质易于控制。但生产出的粉末由于工艺特性导致颗粒内部易产生气泡，粉末形状不均匀以及出现行星球等问题、/p>

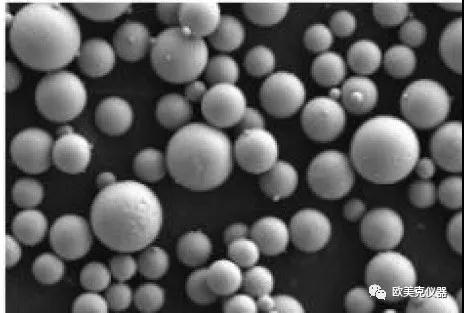

粉体理想状?/p>

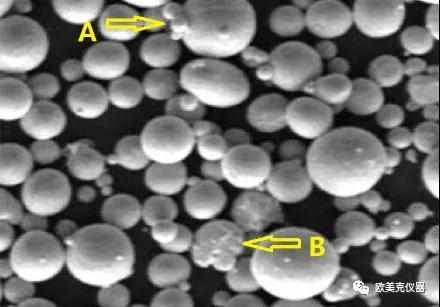

A卫星 B不规则、内部气泡（缺陷（/p>
等离子旋转电极雾化法(PREP)是生产高纯球形钛粉较常用的离心雾化技术，其基本原理是该技术不使用高速惰性气体雾化金属液流，避免了“伞效应”引起的空心粉和卫星粉颗粒的形成，制备的粉末球形度可?9.5%以上。但是这种工艺制造的粉末粒径分布较窄，主要介?0?50μm，存在平均粒径偏大的问题、/p>
射频等离子球化工艺是利用射频电磁场作用对各种气体（多为惰性气体）进行感应加热，产生射频等离子。例用等离子区的极高温度熔化非球状粉末。随后粉末经过一个极大的温度梯度，迅速冷凝成球状小液滴，从而获得球形粉末。该工艺得到的粉末粒度范围可以达?0~50μm。国内一些知名企业有成熟的工艺应用。应用该工艺生产的AlSi9Cu3打印粉具有较好的耐高温、耐腐蚀性能。经验证的打印力学性能（SLM工艺，打印态）抗拉强度可达480MPa，屈服强度可?00MPa、/p>
综上所述，3D打印金属粉末的性能跟粉末的粒度分布、颗粒形貌息息相关。同时，现有的各种生产工艺生产的粉体都存在粒形、粒径相关问题。这使得粒型、粒度分布检测和生产工艺过程控制成为3D打印技术中的重要环节、/strong>引入先进的粒度、形貌检测设备，为工艺改进、生产控制、产品质检提供科学数据是势在必行的、/p>
03
金属粉体粒度分析仪器原理及特炸/strong>
在粒度分析领域，存在多种不同测量原理、集多门现代科学技术为一体的粒度测量仪器。例如：激光粒度分析仪、库尔特计数器、颗粒图像处理仪、离心沉降仪等等、/span>激光粒度分析仪是现今广为流行的粒度测试仪器，它具有量程大、测量动态范围宽等诸多优点，被广泛的运用到粉体的生产、科研领域、/p>
激光粒度仪原理
激光粒度仪3D结构国/p>

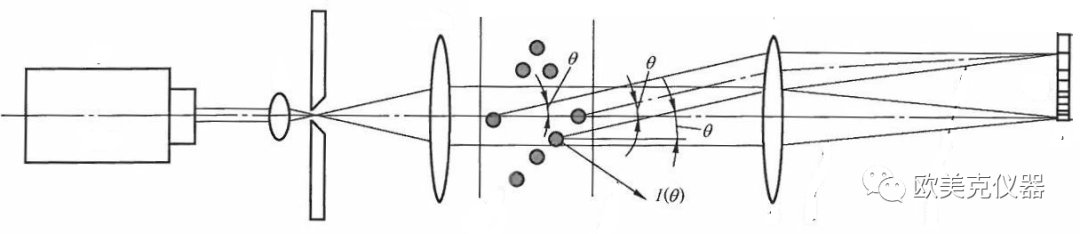

激光粒度仪光学原理简图（GB/T 19077-2016（/p>
光是一种电磁波。它在传播过程中遇到颗粒时，将与之相互作用，其中的一部分将偏离原来的行进方向，这种物理现象称之为光的散射（衍射）。一束平行光在传播过程中遇到障碍物颗粒，光波发生偏转，偏转的角度跟颗粒的大小相关。颗粒粒径越大，光波偏转的角度越小；颗粒粒径越小，光波偏转角度越大。激光粒度分析仪就是根据这种光波的物理特性进行粒度分析的、/span>

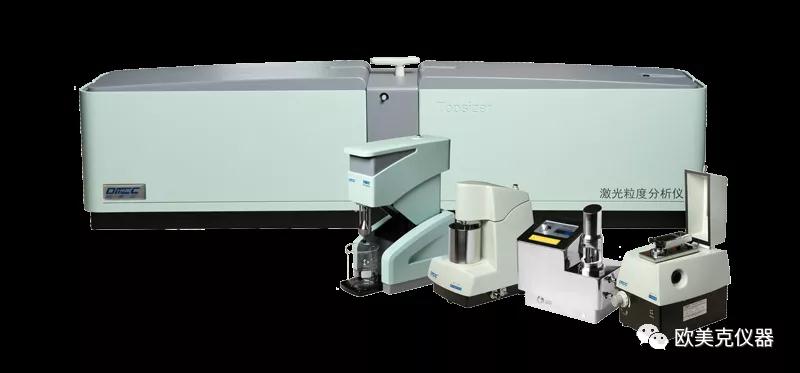

?nbsp;欧美克Topsizer干湿二合一 激光粒度分析仪

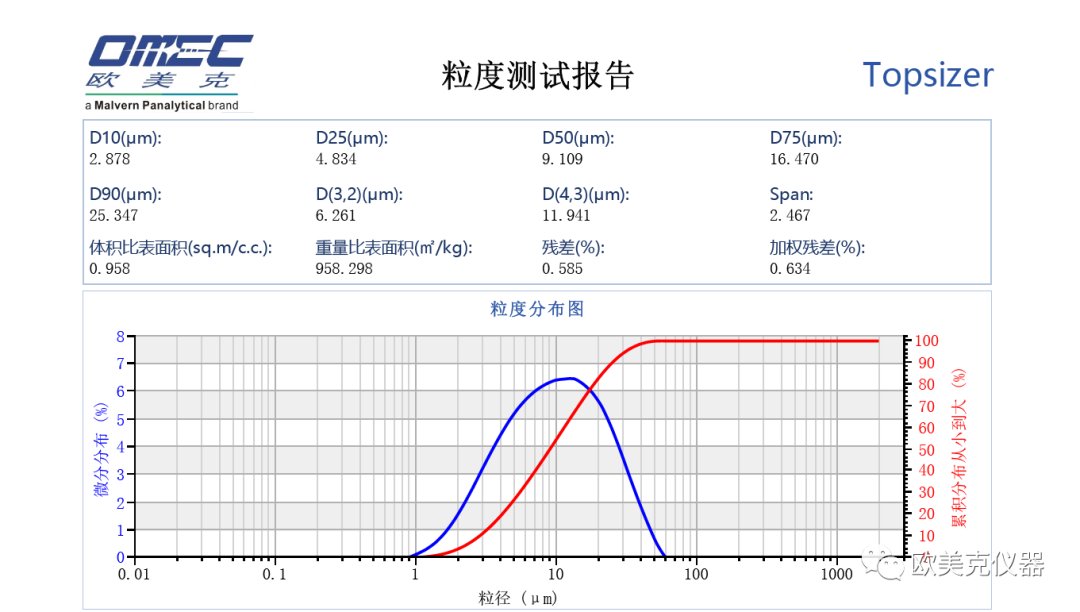

激光粒度分析仪是目前使用领域较广的粒度分析仪，这是由于激光粒度分析仪的内在技术优势决定的、/span>激光粒度分析仪测试量程大，通常可以达到0.1μm?50μm以上。而且不需要任何形式的软件、硬件换挡操作即可实现全量程范围内的样品测试（这种特性通常被称为仪器的动态测量范围）、/strong>仪器动态测量范围大，则使用的局限性小，测试宽分布样品的能力强、/span>激光粒度分析仪测试重复性精度高、测试速度很快，一个样品的测试过程一般只需2?分钟，测试标准粒子重复性精度可达到0.5%以内、/span>
颗粒图像处理仪原琅/strong>
颗粒图像处理仪将电子图像捕捉分析技术与光学成像设备相结合，用数字摄像机拍摄经过光学设备放大、成像的颗粒图像，由计算机自动的对颗粒的形貌特征和粒度进行分析和计算、/p>

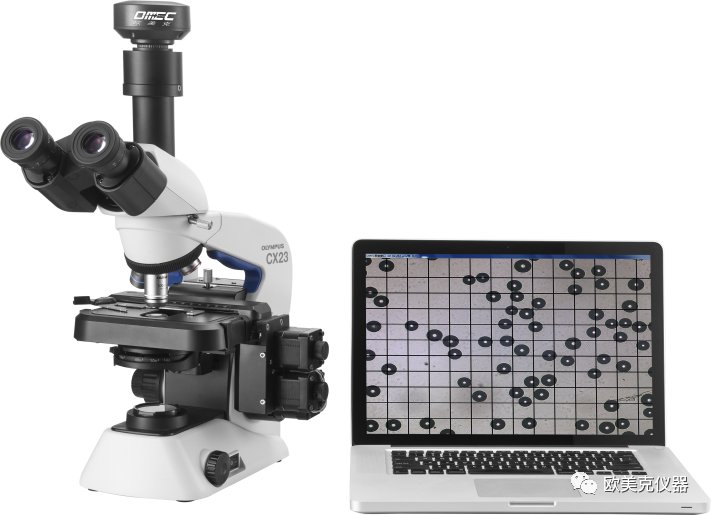

欧美克PIP9.1 颗粒图像处理?/p>

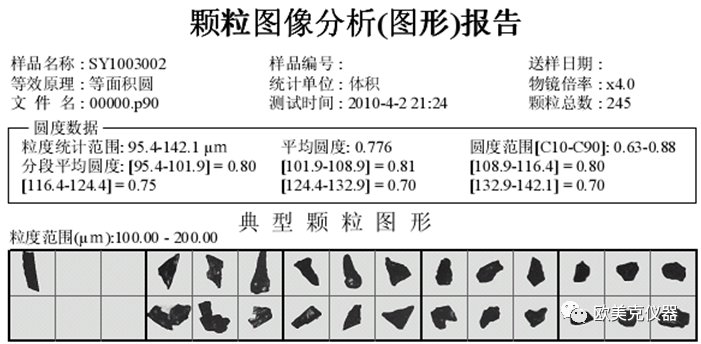

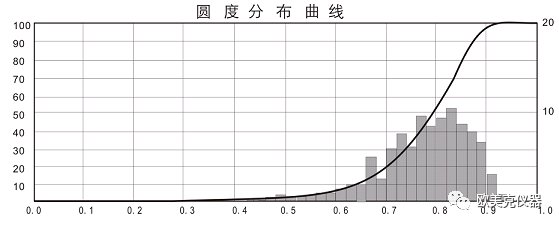

颗粒图像处理仪适用于粉末颗粒的粒度测量、形貌观察和圆度分析，能给出不同等效原理（如等面积圆、等效短径等）的粒度分布，能直接观察颗粒分散、形貌状况、/span>
PIP9.1颗粒图像处理使用生物显微镜加工业级高清数码摄像机的硬件组合，有效满足?-1000μm范围内的粉体颗粒形貌分析需求。该形貌分析范围覆盖了大多数3D金属打印粉体的粒径分布区间。这样的硬件组合在满足技术需求的前提下，具有高性价比、/p>

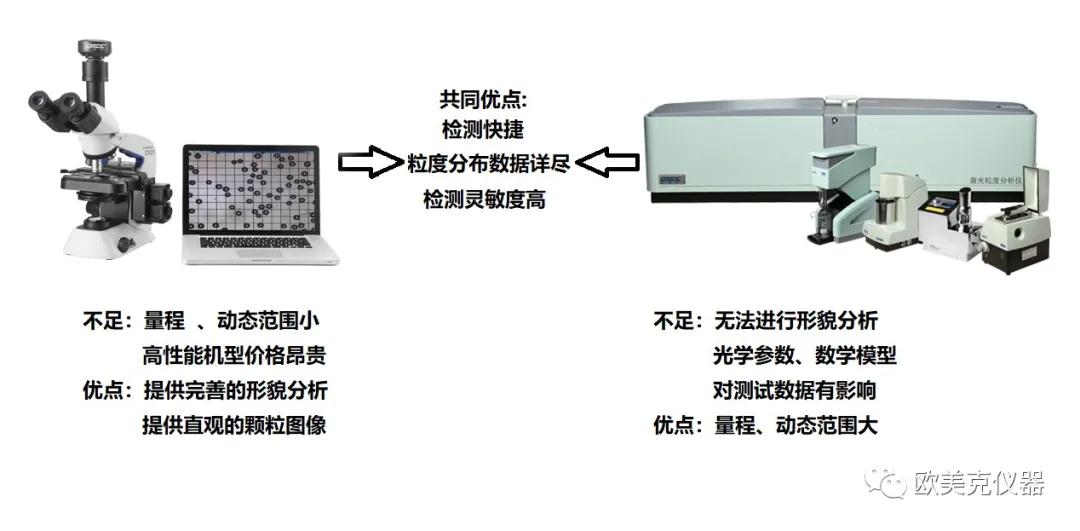

图像法粒度分析仪、激光粒度分析仪的优缺点
可以说，激光粒度仪加颗粒图像处理仪?D打印粉体材料粒度粒形分析的黄金搭档检测设备。通过这两种仪器，能够有效分析粉末耗材的粒度分布及颗粒形貌是否到达理想状态、/strong>为进一步优化粉末生产工艺，提供科学数据支持。同时，仪器还能够作为生产企业的粉体产品物性参数检测仪器，为产品质量提供保障。（作者：欧美克仪?span style="color: rgba(0, 0, 0, 0.3); font-family: -apple-system, BlinkMacSystemFont, "Helvetica Neue", "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", Arial, sans-serif; font-size: 15px; letter-spacing: 0.544px; background-color: rgb(255, 255, 255);">售后经理 黄峻?/span>（/p>
参考资斘
1.中国粉体网，曲选辉，〉span style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box; overflow-wrap: break-word !important; letter-spacing: 1.8px;">金属3D打印对粉末有何要求，有哪些新工艺，听听专家怎么诳/span>《/span>
2.材料导报，程玉婉、关航健、李博、肖志瑜，〉/span>金属3D打印技术及其专用粉末特征与应用《/span>
