中国粉体网讯高纯石英原料是能以现有成熟的矿物加工技术将SiO2提纯?9.9%及以上的天然石英矿物资源。由于传统原料熔炼水晶资源已濒临枯竭，必须尽快寻求更多的替代原料。不同地质成因类型高纯石英原料的开发利用特点有差异，脉石英矿体一般产出规模较小且矿石质量变化不稳定，花岗伟晶岩中的石英纯度判别和选矿难度较大、br/>
在我国，石英岩的矿床规模和资源量都是最大的。但是，该类型石英矿的杂质一般较多且提纯较困难，其工业应用主要集中在附加值不高的金属硅和硅铁原料，以及不受粒度大小和角形因数影响的w(SiO2)99%±的石英原材料产品，如浮法玻璃、日用玻璃等原材料、br/>
如果能够利用石英岩矿石制备高纯石英砂，那不仅有利于缓解高纯石英原料的供应紧张，而且对于促进优质石英岩资源的科学利用有重要意义。但是，据中国粉体网小编了解，国内专门以石英岩制备高纯石英砂为题的研究报道非常少见、br/>

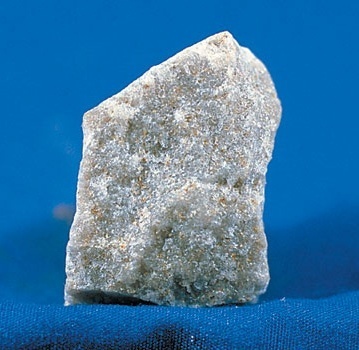

（图源：汪灵教授（br/>
时间比较早的一份研究论文是?998年《中国非金属矿工业导刊》上报道的，研究人员以安徽某地石英岩为原料采用煅烧水淬—酸处理工艺，脱除杂质元素使SiO2含量达到99.99%，杂质元素含量为33.31×10-6，基本满足高纯石英的质量要求。该研究结论特别提到，用石英岩制备高纯石英的关键是酸处理；且酸处理剂一定要用混酸，特别是HF的加入是保证高纯的必要条件、br/>
进入21世纪之后，研究过石英岩制备高纯石英砂的，有几位知名学者，一位是武汉理工大学的张凌燕教授，另一位是西南科技大学的孙红娟教授及其团队、br/>
2005年，张凌燕教授以江西省铜鼓地区石英岩为原料，经粉碎→筛分分级→磨矿→磁选→酸浸后，制备出高纯石英微粉和高纯石英玻璃砂。由原矿SiO?97.44%~97.96%、Al?O?0.36%~0.41%、Fe?O?0.021%~0.030%的石英岩，可制备成SiO?99.9%~99.99%、Al?O?<44.16ppm、Fe?O?<82.46ppm、白?gt;90的高纯石英微粉和SiO?>99.5%、Al?O?<0.0299%、Fe?O?<0.0291%，粒度为0.1~0.42mm级别的石英玻璃砂；采用高梯度磁?酸浸工艺制备高纯微粉，SiO?含量?9.99%，较干式磁?酸浸工艺效果更好、br/>
