中国粉体网讯随着我国光伏和半导体等行业的快速发展，我国高纯石英砂的需求量越来越高。然而，我国4N8级高纯石英砂原矿和产品严重依赖进口，存在“卡脖子”风险，国内优质石英资源的高效提纯已成为行业的研究热点、/p>
石英砂除杂工艺是将原料石英砂，通过水洗分级、擦洗脱泥、磁选、色选、浮选、酸洗、氯化焙烧等方法联合作业，去除石英砂中的矿物杂质，获得粒度和杂质含量均符合要求的高纯石英砂。其中氯化焙烧是高纯石英砂提纯工艺中最为重要的一步、/p>
什么是氯化提纯＞/strong>
氯化焙烧是矿物加工常用的提纯方法，即在特定的温度和气氛下，通过氯化剂将矿物中的目标成分转化为气相或凝聚相的氯化物，从而使其脱离矿物体系、/p>
根据焙烧温度的差异，氯化焙烧可分为中温氯化焙烧、高温氯化焙烧和氯化离析3种类型。中温氯化焙烧生成的氯化物为凝聚相，仍保留在焙砂中，需要通过浸出等使其从矿物体系脱除，因此也称为氯化焙烧-浸出法。高温氯化焙烧生成的氯化物呈气态，焙烧过程中直接从矿物中挥发脱除，因此也称为高温氯化挥发法。氯?离析法则是在高温氯化焙烧基础上加入还原剂，将金属杂质还原为金属单质的过程、/p>
常用的氯化剂包括固体（如NaCl、KCl、CaCl、NH4Cl）和气体（如HCl、Cl2），工业生产过程为保证生产的连续性、稳定性和安全性，一般采用HCl气体做氯化剂。美国尤尼明公司率先在高纯石英砂提纯中实现氯化焙烧工业应用。近年来，国内高纯石英砂氯化提纯基础理论研究和技术开发取得长足进展，相关企业已陆续掌握氯化提纯工艺，实现了坩埚用外层砂和中层砂的生产、/p>
去除杂质及原琅/strong>
石英砂中的主要杂质元素为Al、Ca、Fe、Na、K、Li、Mg、Cr、Ni、B、Mn、Cu、Ti等。根据其赋存形态可分为脉石矿物杂质、包裹体杂质和晶体结构杂质、/p>
晶体结构杂质氯化反应过程

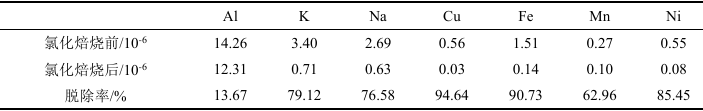

石英砂氯化焙烧前后杂质质量分?/p>
杂质元素在石英砂中主要以氧化物或硅酸盐形态存在，其氯化反应方程见式（1?式（4）。吉布斯自由能变化是衡量反应过程的方向和限度的重要依据、/p>
MeO+Cl2→MeCl2+O2?（/p>
MeSiO3+Cl2→MeCl2+SiO2+O2?（/p>
MeO+HCl→MeCl2+H2O ?（/p>
MeSiO3+HCl→MeCl2+SiO2+H2O ?（/p>
PbO、CuO、CdO、NiO等在标准态下可以被氯气氯化，但Fe2O3、Al2O3、SiO2、TiO2在标准态下难以被氯化、/p>
纯度及应?/strong>
氯化焙烧可以将石英砂稳定提纯?N-4N8?9.99%-99.998%）的纯度范畴。尤其在光伏石英坩埚、半导体等高端石英砂生产过程中广泛应用。成都理工大学汪灵教授指出，通常来讲，光伏石英坩埚用内层砂的代表原料为美国北卡罗来纳州Spruce Pine地区的花岗伟晶岩石英，其特点是w(SiO2)?9.998%?N8）且质量稳定。中层砂代表原料为印度等国进口的脉石英A级矿，特点是w(SiO2)?9.998%?N8）。外层砂主要代表原料为印度等国进口的质量和稳定性稍次的脉石英A级或接近A级的B级矿，特点是w(SiO2)?9.995%?N5）、/p>
国家标准《GB/T 32649-2016光伏用高纯石英砂》规定了光伏用高纯石英砂的粒径应?0μm~350μm范围内，且在该粒径范围的累积质量分数应大于或等于90%。粒径小?00μm或大?00μm的累积质量分数均应小?%；光伏用高纯石英砂中二氧化硅含量应大于或等于99.99%，灼烧失量应小于或等?.01%；光伏用高纯石英砂杂质元素总含量应小于或等?5μg/g，其中钾、钠含量总和小于2.5μg/g、/p>
氯化焙烧技术研究进屔/strong>
潘俊良等采用Cl2为氯化剂对石英砂样品进行氯化焙烧，在气体流?00ml/min、焙烧温?00℃、焙烧时?0min条件下，样品杂质含量?9.4X10-6降至23.3X10-6，且焙烧过程对Al、碱土金属和过渡金属元素的去除效果较好，但是对碱金属元素去除效果不明显，所得石英砂含量达到4N8高纯石英的标准、/p>
茆令文等人采用用国内某脉石英矿通过‛strong>煅烧－水淬－水力分级－磁?浮?酸浸?超声清洗－高温氯化深度提纯及煅烧脱气”等一系列选矿提纯手段将样品的二氧化硅含量提高?N7左右、/p>
梁晓亮等采用KCl、NaCl、CaCl2作氯化剂，通过微波加热对石英砂进行氯化焙烧。结果表明，KCl对杂质脱除效果最佳。石英砂与KCl混合后在900℃微波焙?h，之后采用盐酸、硫酸和硝酸组成的混合酸进行200℃?h的热压酸浸，所得石英砂杂质脱除率达82.20%，产品符?N高纯石英砂标准、/p>
参考文献：
刘慧阳等.高纯石英砂氯化焙烧技术研究进屔/p>
张海啟等.高纯石英中杂质特征及深度化学提纯技术研究进屔/p>
潘俊良等.氯化焙烧法制?N8标准级高纯石英试验研穵/p>
梁晓亮，侯清麟等.微波氯化Nigeria硅矿制备4N高纯石英砂的工艺研究
茆令文等.脉石英替代水晶生产高纯石英砂试验研究
国家标准《GB/T 32649-2016光伏用高纯石英砂《/p>
（中国粉体网编辑整理/九思）
注：图片非商业用途，存在侵权告知删除?br/>
