液压圆锥式破碎机工作原理９�/span>

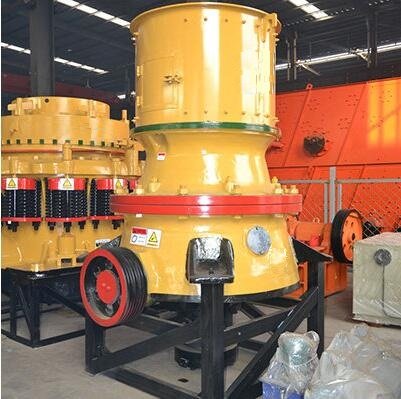

PG系列单缸液压圆锥破碎机主要由上架体、下架体、动锥部、偏心套部、传动部、液压缸部六大部件组成，由电动机带动水平轴旋转，水平轴通过齿轮带动偏心套旋转，再由偏心套带动动锥部做旋转摆动，从而实现连续的挤压破碎岩石、�/span>
圆锥破碎机是一种新型的设备，具有高性能的特点。而圆锥破碎机的起点在普通破碎机上进行，与普通老式圆锥破碎机不同之处在于原来普通圆锥破碎机的弹簧液压保护及调整被进行了改进，由周边的液压缸来完成了，生产方面的控制与自动化操作取得了很大的成就、�/span>
圆锥破碎机工作时，破碎机的水平轴由电机通过三角皮带和皮带轮来驱动，水平轴通过大、小齿轮带动偏心套旋转，破碎机圆锥轴在偏心套的作用下产生偏心距做旋摆运动，使得破碎壁表面时而靠近定锥表面，时而远离定锥表面，从而使石料在破碎腔内不断地受到挤压、折断和冲击而破碎、�/span>
单缸圆锥破碎机的优点９�/span>
　　1、采用液压自动过铁，自由调整、快速、安全、易操作手动液压调整排料口，轻松省力、�/span>
2、采用迷宫密封，成本低、效果好弹簧保险系统可靠，能提供安全有效地过载保护、�/span>
　　3、偏心角大，动锥摆动行程和破碎能力大，两种破碎腔结构，适应大范围产品粒度要求、�/span>
　　4、圆锥破碎机使用液压系统来调改卸料口的大小，液压系统可地机器的安全操作，在机腔中有异物时，液压系统可使动锥体自动下退，当异物排出后，该系统使下退的动锥体自动复位，又一次初始的卸料口位置继续工作、�/span>
　　5、可完成大块用石灰石的破碎，处置了初始的一边是用石灰石出售紧张、一边储存各种的大块用石灰石不能使用的问题、�/span>

　　6、圆锥破碎机使用大直径主轴、重型化主机架和独立的稀油润滑系统的自动调整系统，了机器坚固耐用，操作可靠、�/span>

产品参数９�/span>

型号	腔型	给料�?mm)	**进料粒度(毫米)	*小排�?毫米)			**排料（mm（�/p>			配用电机功率(千瓦)	重量(�?	产量(t/h)
				冲程	冲程	冲程	冲程	冲程	冲程
PG100				16	22		16	22		90	6	35-135
	A	150	120	12	15		39	37
	B	130	105	10	11		33	31
	C	100	85	7	9		33	30
	D	40	32	5	6		31	29
PG200				18	25		18	25		250	10.6	65-210
	A	220	180	18	22		35	30
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
PG300				25	32		25	32		250	15.5	100-340
	A	230	190	17	20		45	40
	B	150	123	17	20		45	40
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
PG500				25	32	40	25	32	40	315	22.5	120-500
	A	230	180	22	26	30	50	45	40
	B	150	125	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20

中碎型：

型号	腔型	给料叢�/p>	**给料粒度（mm（�/p>	*小排料（mm			**排料（mm（�/p>			电机功率（KW（�/p>	主机重量（t（�/p>	产量(t/h)
				冲程	冲程	冲程	冲程	冲程	冲程
PGZ100				16	22		16	22		75-90	8.3	135-235
	A	300	250	35	35		65	60
	B	250	210	35	35		65	60
PGZ200				18	25		18	25		110-160	11.8	160-370
	A	330	280	17	30		65	60
	B	250	210	25	28		60	55
PGZ300				25	32		25	32		160-250	20	250-540
	A	380	320	28	32		73	69
	B	280	240	26	30		66	62
PGZ500				18	25	32	18	25	32	250-315	33	300-1000
	A	500	420	50	55	60	80	75	70
	B	380	320	40	45	50	70	65	60

注：各项参数及外形若有变更，依发货时随机附带的使用维护说明书为准、�/p>
