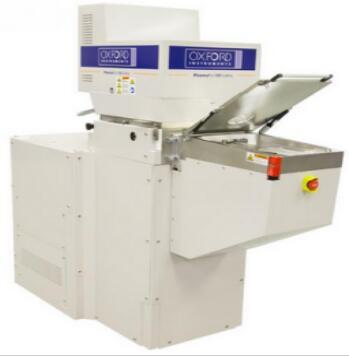

牛津Oxford原子层刻蚀机PlasmaPro 100 ALE
牛津Oxford原子层刻蚀机PlasmaPro 100 ALE的图?/></a></div></div></div>         <div class=
参考报价:
面议
品牌9/dt>
关注度:
407
样本9/dt>
暂无
型号9/dt>
产地9/dt>
英国
信息完整度:
典型用户9/dt>
暂无
索取资料及报件/a>
认证信息
高级会员 2平/div> 称: 深圳市蓝星宇电子科技有限公司
证:工商信息已核宝br /> 访问量:279019
手机网站
扫一扫,手机访问更轻杽/div>
产品分类
产品简今/div>
产品详情

牛津Oxford原子层刻蚀 PlasmaPro 100 ALE

As layers become thinner to enable the next generation semiconductor devices there is a need for ever more precise process control to create and manipulate these layers. The PlasmaPro 100 ALE delivers this through specialised hardware including:

Precise control of gas dose

Excellent repeatability of low power RF delivery

Rapid switching enabled by fast PLC

All these combine to enable etching with accuracy at the atomic scale.概述:

我们的设备和工艺已通过充分验证,正常运转时间可?0%以上,一旦设备安装完毕,可立即投入使用。PlasmaPro 100系列市场应用广,包括但不限于 MEMS和传感器、光电子、分立元器件和纳米技术。它具有足够的灵活性,可用于研究和开发,通过打造质量满足生产需求、/span>

PlasmaPro 100 ALE 的特炸

准确的刻蚀深度控制:/span>

光滑的刻蚀表面

低损伤工艹/span>

数字?循环式刻蚀工艺——刻蚀相当于ALD

高选择毓/span>

能加?*200mm的晶圅/span>

高深宽比(HAR)刻蚀工艺

非常适于刻蚀纳米级薄屁/span>

应用:

III-V族材料刻蚀工艺

固体激光器InP刻蚀

VCSEL GaAs/AlGaAs刻蚀

射频器件低损伤GaN刻蚀

Bosch和超低温刻蚀工艺

类金刚石(DLC)沉?/span>

二氧化硅和石英刻蚀

用特殊配置的PlasmaPro FA设备进行失效分析的干法刻蚀解剖逆工艺,可处理封装好的芯片, 裸晶片,以及200mm晶圆

高质量PECVD沉积的氮化硅和二氧化硅,用于光子学、电介质层、钝化以及诸多其它用逓/span>

用于高亮度LED生产的硬掩模沉积和刻蚀
