德国Allresist 正电子束光刻 AR-P 610系列
用于纳米光刻 AR - P617电子束电阺/span>
共聚物抗蚀剂系列用于生产集成电路和掩模
描述
-电子束,深紫外光(248nm)
-高分辨率,高对比?/span>
-对玻璃、硅和金属有很强的附着劚/span>
-比PMMA敏感3-4倌/span>
-敏感性可以通过软烤调整
-用于平面化和多层工艺
-温度稳定,可?40ℂ/span>
-以甲基丙烯酸甲酯为基础的共聚物
甲基丙烯酸,安全溶剂1-甲氧?2-丙醇
属 I
属 II
工艺条件
该图显示了AR-P 610系列电阻的典型工艺步骤。所有规范都是指导原刘/span>必须适应自身具体情况的价值观。For 进一 信息 processing ? “Detailed电子束电阻的处理说明"。For 建议 废水 处理 general 安全 instructions ? ”General 产品 信息 Allresist 电子 resists?
Processing instructions
抗蚀剂的敏感性随软烤温度的升高而增加,这是因为抗蚀剂的形成更加强烈下的甲基丙烯酸酐的分 ( 图剂 softbake temperature).AR-P 617+/span>因此,在200℃回火比?80℃回火大约敏?0%。剂量可以是对两层AR-P 617系统进行相应的调整,对于两层系统具有重要意义。在这种情况下,首先,底层在200℃下干燥,然后在180℃与上层膜一起回火、/span>由于差异化的过程,较低的层次被开发人员更快地攻击,并明显削弱结构形成(起飞)。这些起飞结构也可以由双层系统PMMA/共聚物。首先在190℃下对ar - p617进行涂层回火处理,然后对其进行PMMA抗AR-P 679.03纺丝涂膜?50℃烘干。曝光后,两层都是一步显影,如AR 600-56处理瓶塞AR 600-60并冲洗、/span>
剥离结构为ar - p617两层侧切结构 采用PMMA/共聚?/span>
经过AR 600-50的开开发后的PMMA/共聚物双层体糺/span>
底部:AR-P 617.06 400纳米厚,200℃回底部:AR-P 617.06 400纳米厚,?90℃回?/span>
顶部:AR-P 617.06 500纳米厚,180℃回顶部:AR-P 679.06 180纳米厚,150℃回?/span>
由甲基丙烯酸甲酯和甲基丙烯酸组成的共聚物与纯PMMA产品相比+/span>在热载荷作用下能形成6环。在这种情况下,两个甲基丙烯酸基团必须相邻排刖/span>在聚合物链上(见大的结构式?,这在统计学上发生足够高混合比例?:1时的频率(见右上方分子?、/span>在这个温度下反应是可能的,因为在反应过程中产生的水是非常好的离开组织、/span>
The 6-ring形成分裂比脂肪链更容易在与电子辐 remainder 导致 copolymer. 的灵敏度越高一旦调整,灵敏度将保持不变、/span>逆开环反应是不可能的、/span>

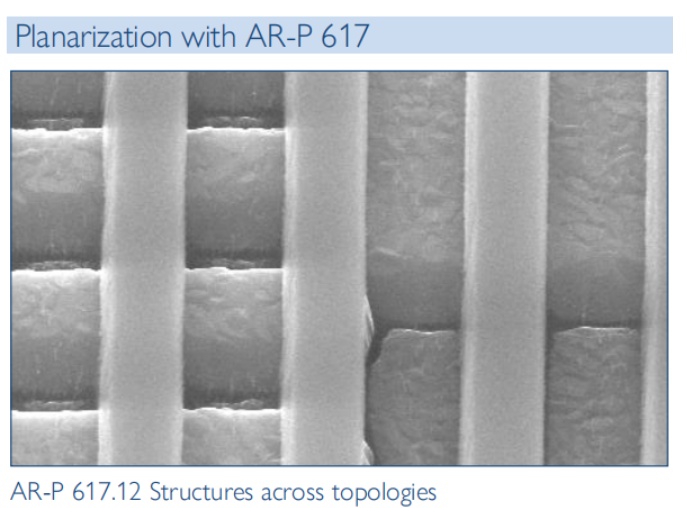

由于其优异的涂层性能,使其成为可胼/span>存在的水平出拓扑 wafer 发展之前在这个例子中?00纳米髗/span>氧化层结构采用AR-P 617.08涂层皃/span>薄膜厚度?80纳米。曝光后(20kv)咋/span>开?AR 600- 50?分钟),晶圆片结构被完全平面的抗蚀剂线覆盖、/span>
