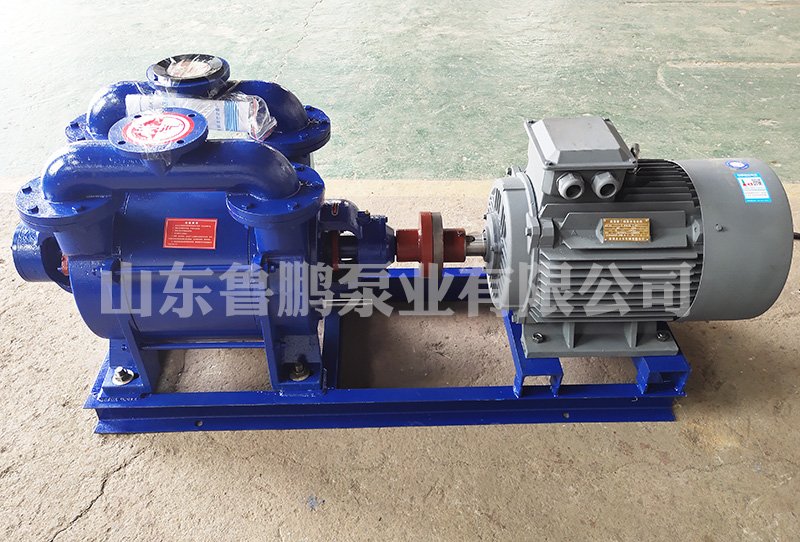

SK型水环真空泵
SK型水环真空泵的图?/></a></div></div></div>         <div class=
参考报价:
面议
品牌9/dt>
鲁鹏
关注度:
797
样本9/dt>
暂无
型号9/dt>
SK型水环真空泵
产地9/dt>
山东
信息完整度:
典型用户9/dt>
暂无
泵轴位置9/div>
其他
驱动方式9/div>
其他
连接方式9/div>
快装
材质9/div>
其他
索取资料及报件/a>
认证信息
高级会员 3平/div> 称: 山东鲁鹏泵业有限公司
证:工商信息已核宝br /> 访问量:17091
手机网站
扫一扫,手机访问更轻杽/div>
产品简今/div>

一、SK型水环式真空泵概述:

SK型水环式真空泵是用来抽吸其它无腐蚀性、溶于水、不含有固体颗粒的气体,以便在密闭容器中形成真空或压力,满足工艺流程要求的水环真空泵。吸入或压送的气体中允许混有少量的液体、br data-filtered="filtered"/>   SK型水环式真空泵广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。由于在工作过程中,该类泵对气体的压缩是在等温状态下进行的,因此在压送或抽吸易燃、易爆气体时,不易发生危险,所以在其应用更加广泛、br data-filtered="filtered"/>   结构紧凑、维修方便、br data-filtered="filtered"/>   主要用水作为工作介质,维护费用低、br data-filtered="filtered"/>   可以在较为恶劣的环境下工作、br data-filtered="filtered"/>  广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业、br data-filtered="filtered"/>   SK型水环式真空泵对气体的压缩是在等温状态下进行的,因此在压送或抽吸易燃、易爆气体时,不易发生危险,所以在其应用更加广泛、br data-filtered="filtered"/>二、SK型水环式真空泵的工作原理9br data-filtered="filtered"/>
SK型水环式真空泵如图(1)所示,叶轮3偏心地安装在泵体2内,因此当叶?旋转时,水受离心力的作用而在泵体内壁形成一旋转水环5,水环上部内表面与轮毂相切沿箭头方向旋转,在前半转过程中,水环内表面逐渐与轮毂脱离,因此在SK型水环式真空泵叶轮叶片间与水环形成封闭空间,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低,气体被及入空间;在后半转过程中,水环内表面渐渐与轮毂靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口时,叶片间的气体被排出。如此叶轮每转动一周,叶片间的空间吸排一次,许多空间不停地工作,SK型水环式真空泵就连续不断地抽吸或压送气体、/span>
由于在工作过程中,SK型水环式真空泵做功产生热量,会使工作水环发热,同时一部分水和气体一起被排走,因此,在工作过程中,必须不断地给SK型水环式真空泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求、br data-filtered="filtered"/>   当SK型水环式真空泵排出的气体不再利用时,在SK型水环式真空泵排气一端接有气水分离器(可自己制作一水箱代替),废水和所带的部分水排入气水分离器后,气水分离,气体由排气管排出,留下的水经回水管供至泵内继续使用。随着工作时间的延长,工作水温度会不断地升高,这时需从气水分离器供水处供给一定的冷水(自来水),以降低工作水的温度,保证SK型水环式真空泵能达到所要求的技术要求和指标、br data-filtered="filtered"/>   当SK型水环式真空泵作为压缩机使用时,泵排气口接有气水分离器,气水混合物进入气水分离器后自动分离,气体由排气管输送到所需系统而工作水经过自动溢于开关放出,压缩气体时,工作水极易发热,水由泵出口排出,温度会变得较高,因此在气水分离器的底部,要不断地供给冷水,以补充被放走的热水,同时起冷却作用,使SK型水环式真空泵工作水温度不致过高,从而保证压缩机性能,达到技术指标,满足工艺要求、/span>

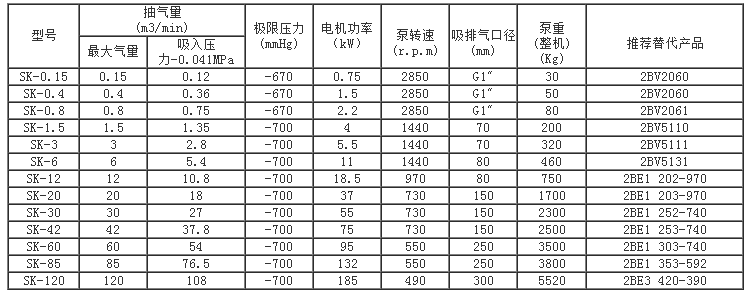

三、SK型水环式真空泵的技术参数表9/span>


注:SK型水环式真空泵表中列数据在下列条件下得出9/span>

   1 大气压力0.1013Mpa(760mmHg)

   2 进水温度15ℂ/span>

   3 吸入空气温度20ℂ/span>

   4 空气相对湿度70%

   5 性能允许偏差±10%

SK型水环式真空泵的维护9/span>

1.经常检查轴承的工作和润滑情冴/span>

2.正常工作的轴承比周围温度?5-20℃,**不允许超?5-60℃,正常工作的轴承每年应装油3-4次。每年至少清洗轴承一次、/span>

3.如果是填料密封,应定期的压紧填料,如果填料因磨损而不能保证SK型水环式真空泵所需要的密封性能时,应更换新填料。填料不能压的过紧。正常压紧的填料,允许水成滴滴出,以保证冷却和加强密封性、/span>

如果采用机械密封,出现泄漏现象,应检查机械密封的动、静环是否已损坏、或是密封圈已老化,如出现上述情况,均需更换新的SK型水环式真空泵零件、/span>
