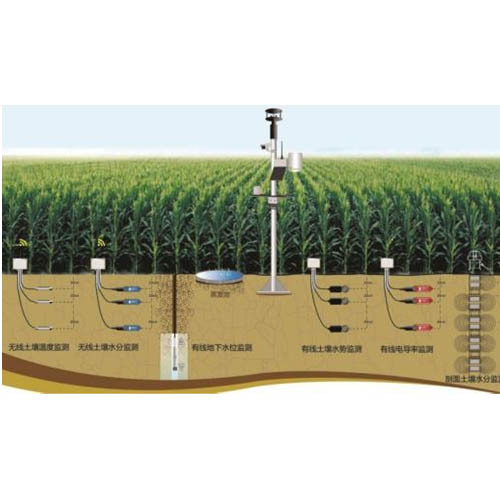

ECO-100土壤温湿度监测系统在云中心的基础上集成了智能网关�?/span>无线数据采集模块、土壤湿度传感器为主要组成部分，设备之间利用LoRa传输协议进行通讯�?远距离可以达�?span>3KM、�/span>所有设备之间的传输均采用无线的方式，避免大面积布线，也便于后期维护、�/span>

系统组成

智能网关、无线数据采集模块、土壤温湿度传感器、数据云中心平台、�/span>

1.智能网关＇�/span>Smart Network gate（�/span>

SNG系列智能网关是集LoRa�?/span>GPRS�?span>WIFI�?/span>SDI-12�?/span>RJ45�?/span>RS485/232等传输协议为一体的无线智能网关，通过LoRa低功耗无线传输协议接收传感器采集的数据也可以通过此协议直接对电磁阀和其他用电设备的无线控制。内置工业级GPRS无线模块，可以实时将数据上传到云中心。适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、精细农业等场合、�/span>

主要特点

lLora智能网关支持远程升级firmware，远程配置功能。远程升级具体独特的数据校验和比对技术，保证远程升级的成功率：�/span>

lLora节点具有远距离，低功耗特点，市区*远传输距离达�?/span>3KM：�/span>

lLora节点具有自组网，每个Lora设备具有专有设备识别号，并具有节点远程升级功能；

lLora节点休眠功耗低臲�/span>50微安级别，采用工业锂亚电池供电，可以支持*多四年的采集时间（具体情况根据采集时间间隔略有差异）：�/span>

l加密的数据传输技术，保证数据传输的安全性；

l独有8个频段分频技术，保证大批设备同时工作时的通讯顺畅：�/span>

l可提侚�/span>API接口，保证数据可以无缝对接到甲方的云端服务器。并提供免费的技术支持；

l网关可以作为管理单元给采集节点发送采集指令，然后定时回收采集到的信息并确认回复给节点：�/span>

l网关可以随时变更采集时间频率，并自动和节点时间同步，将采集任务分发给采集节点：�/span>

l网关具有数据缓存的功能，�?/span>GPRS信号比较差的时间，将采集的数据保存在缓存区，然后等待信息好转后上传到服务器、�/span>

技术参�?/span>

1.采集和发射通道�?~4个Lora1278通道，必须避免信号发射和接受时产生冲撞；

2.智能网关频道９�/span>32个（可分配）：�/span>

3.组网方式９�/span>Lora无线组网方式，网关和节点之间采用星型组网：�/span>

4.下行传输协议９�/span>LoRa：�/span>

5.下行数据传输距离：空旷环境可辽�/span>3km：�/span>

6.上行传输协议支持９�/span>2G＋�/span>3G＋�/span>4G＋�/span>WIFI，RJ45：�/span>

7.供电电压９�/span>12V：�/span>

8.功耗：5W：�/span>

9.供电方式：市电或者太阳能：�/span>

10.外形尺寸�?6*17*4.5（cm）；

11.数据存储方式：本地缓存、云存储：�/span>

12.频率支持９�/span>415~525MHz：�/span>

13.工作温度９�/span>-40��C~85��C：�/span>

14.工作信道９�/span>8LORA+1FSK

15.安全加密９�/span>SSL/LORA加密：�/span>

16.待机功耗：�?/span>0.4��A：�/span>

17.通讯功耗：�?/span>50mA@20dBm

18.发射功率９�/span>20dBm：�/span>

19.休眠启动９�/span>50��A：�/span>

20.传输速率９�/span>300bps~100kbps

21.外部接口９�/span>WIFI�?/span>SDI-12�?/span>RJ45�?/span>RS485/232�?/span>USB、电溏�/span>

2.无线数据采集模块

无需布设电源线，只需电池就可以实现采集传感器数据，并通过LoRa无线传输模式与智能网关进行通讯、�/span>安装方便，实时方便、�/span>

主要特点

l安装简单、管理灵活，在需要移动设备和增加设备时更有优势；

l故障预警和定位，让维护轻松高效，保护资产安全：�/span>

l传输稳定，通过8频段自动跳频：�/span>

l节点具有数据主动上报功能：�/span>

l节点数据缓存功能，当采集节点的数据在发往网关时，由于信号等情况传输不成功的时候，可以将数据缓存在节点，然后进行重复的发送；

l节点具有和网关时间同步功能，根据网关下发的指令，定时自动采集数据：�/span>

l节点具有判断并显示接受信号和发射信号强度的功能；

主要参数

1.通讯方式９�/span>LoRa：�/span>

2.传输距离９�/span>500-1500籲�/span>：�/span>

3.供电方式９�/span>3.6V＋�/span>1900MAH工业级锂亚电池；可支�?/span>2年或以上：�/span>

4.温度范围：﹣25℃～70℃；

5.材料９�/span>PC+ABS：�/span>

6.数据线缆长度：标酌�/span>2米（RVVP4��0.3）；

7.PCB板：出厂喷进口电路板专业防水、防潮、防雾气三防漆；

8.响应时间：后台可以设置，*短采集频率为1分钟：�/span>

9.工作功耗：；�/span>200豪安：�/span>

10.信号采集：根据传感器的信号输出方式，分为两种类型的传输节点；

Note-Lora-A模拟型传输节点：采集模拟信号，用于与双层土壤湿度传感器；Note-Lora-D数字型传输节点：双路SDI12采集节点，可以同时采集土壤温� 度数据并以无线的方式发射�?近的网关：�/span>

11.工作相应时间：＜1秒；

12尺寸：直徃�/span>9cm��髗�/span>8.2cm：�/span>

13.IP等级９�/span>IP68：�/span>

14.外置天线：外�?/span>2M 433天线、�/span>

3.多种土壤含水量传感器

4.用户管理云数据平�?/span>

用户管理平台有三种展示形式：手机APP、电脑客户端和液晶屏（或LED显示屏）。通过管理平台，用户可随时随地掌握土壤信息。电脑客户端还具备采集历史记录存储及查询、曲线展示、报表导出等功能。我们也可以提供API接口，和用户的数据库平台对接、�/span>用一台可以上网的LED屏幕，可以将远端的数据实时显示在办公室的LED大屏上面、�/span>

手机APP功能介绍

?设备界面９�/span>在设备界面，用户可以查看区域内所有设备的信息：�/span>

?统计界面９�/span>统计界面为客户定制功能显示区，显示不同时期的采集值；

?消息界面９�/span>消息界面打开后会显示传感器上传数据的信息，如果有20次没有连续上次，消息栏会有提醒界面，同时用户绑定的手机号也可以收到报警短信；

?个人中心界面９�/span>个人中心主要包含账户信息、修改密码、切换（标准/高级）模式、客服服务、关于和退出登录等功能、�/span>

电脑后台管理平台功能介绍

?设备查看９�/span>对该区域内的设备进行实时查看，可按设备类�，也可按区域来查看；

?网关管理９�/span>对系统内的网关进行管理，可进行增添、删减和名称的修改；

?设备管理９�/span>对网关下的设备进行管理，可进行增添、删减和名称的修改；

?区域管理９�/span>对区域内的设备进行管理；设定不同的采集时闳�/span>

?时间同步９�/span>服务器、网关、节点保证时间同步；

?任务分发９�/span>选择不同区域的设备，将不同的采集任务通过网关分发到节点，节点便开始自动执行任务；

?预警信息９�/span>对系统内传感器的信息进行预警，如管道压力异常、土壤湿度异常、空气温湿度异常：�/span>

?数据统计９�/span>统计系统浇灌的历史记录和展示传感器采集到的数据，浇灌记录可供用户查询和导凹�/span>Excel表格：�/span>

?用户信息９�/span>修改用户信息，如项目名称、登录密码、地址、电话号码等：�/span>

产地与厂家：中国力科惠泽
