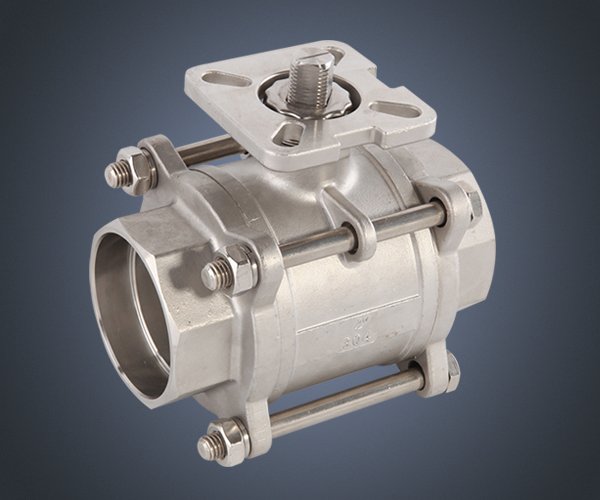

名称:三片式螺纹高平台球阀
技术参数:
1:设?amp;制造:ASME B16.34
2:结构长度:工厂标准
3:测?amp;检测:API 598
4:测试完清空介质,干燥阀体,盖上阀门两端封盕br/>
性能表:
公称压力?.0Mpa
强度测试?.0Mpa
密封测试?.4Mpa
气密封测试:0.4~0.7Mpa
适用温度?29℃~150ℂbr/>适用介质:水、油、气
配件材质单:
编号 |
名称 |
材质 |
1 |
双头螺栓 |
A193-B8 |
2 |
六角螺母 |
A194-2H |
3 |
弹簧垫圈 |
201/304 |
4 |
阀 |
WCB/CF8/CF8M |
5 |
阀 |
PTFE/RPTFE/PPL |
6 |
阀 |
WCB/CF8/CF8M |
7 |
304/316 |
|
8 |
阀 |
304/316 |
9 |
止推 |
PTFE |
10 |
O型圈 |
NBR/VOTPM |
11 |
V型填 |
PTFE |
12 |
填料压盖 |
201/304 |
13 |
碟簧 |
SS |
DT-007
NPS |
DN |
d |
L |
h |
h1 |
ISO5211 |
A |
S |
1/2" |
15 |
15 |
75 |
39 |
10.5 |
F03/F04 |
42 |
9 |
3/4" |
20 |
20 |
80 |
44 |
10.5 |
F03/F04 |
42 |
9 |
1" |
25 |
25 |
90 |
52 |
11 |
F04/F05 |
50 |
11 |
1-1/4" |
32 |
32 |
110 |
56 |
11.5 |
F04/F05 |
50 |
11 |
1-1/2" |
40 |
38 |
120 |
65 |
17 |
F05/F07 |
70 |
14 |
2" |
50 |
49 |
140 |
75 |
17 |
F05/F07 |
70 |
14 |
2-1/2" |
65 |
64 |
177 |
105.5 |
19.5 |
F07/F10 |
95 |
17 |
3" |
80 |
80 |
209 |
118 |
19.5 |
F07/F10 |
95 |
17 |
4" |
100 |
100 |
267 |
141 |
20 |
F07/F10 |
96 |
19 |
