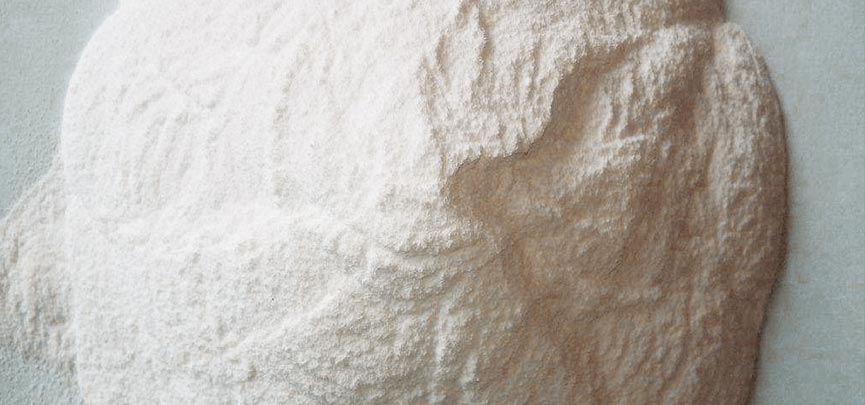

• 产品介绍９�/span>本产品采用几乎无污染的喷雾造粒设备喷雾造粒而成、�/span>

• 产品性能优势:造粒粉具有流动性好、生坯强度高、成瓷温度低、陶瓷力学性能优异等特点、�br style="box-sizing: border-box;"/>该些造粒粉分为两大类别：A型和B型，A型为小原晶高分散型，成瓷后强度高、高韧性、高耐磨性等，广泛应用于纺织陶瓷、低温结构陶瓷、耐磨陶瓷、透明陶瓷、密封件等产品、�br style="box-sizing: border-box;"/>B型属于大原晶，主要作为高温结构陶瓷的原料，广泛应用于耐高温的制品，比如：高温坩埚、高温承烧板等高温结构件、�br style="box-sizing: border-box;"/>我们也可以按照客户需求进行各种粉料的定制研发、�/span>

标准产品性能如下

造粒粉种籺�/th>	A1203 (%)	生坯密度100MPa (g/cm3)	粒度分布（目（�/th>	原晶粒度（μm（�/th>	烧成温度（℃（�/th>	保温时间（h（�/th>	烧成密度（g/cm3（�/th>	线收缩率�?（�/th>
99粈�/th>	99	2.13	140	<0.4	1620	1	4.20	18.2
995粈�/th>	99.5	2.15	140	<0.25	1600	2	3.94	18.16
998粈�/th>	99.8	2.18	140	<0.3	1600	2	3.93	18
4N粈�/th>	99.99	2.15	140	<0.3	1650	2	3.91	22
5N粈�/th>	99.999	2.15	140	<0.25	1650	4	3.92	22
ZTA粈�/th>	79.8	2.27	140	<0.4	1600	2	3.87	19

磨耗条件：称取700g研磨球，加入300g蒸馏水，倒入球磨罐中，于500rpm快速磨中研�?h。磨耖�磨损质量/磨前总质�?100%
